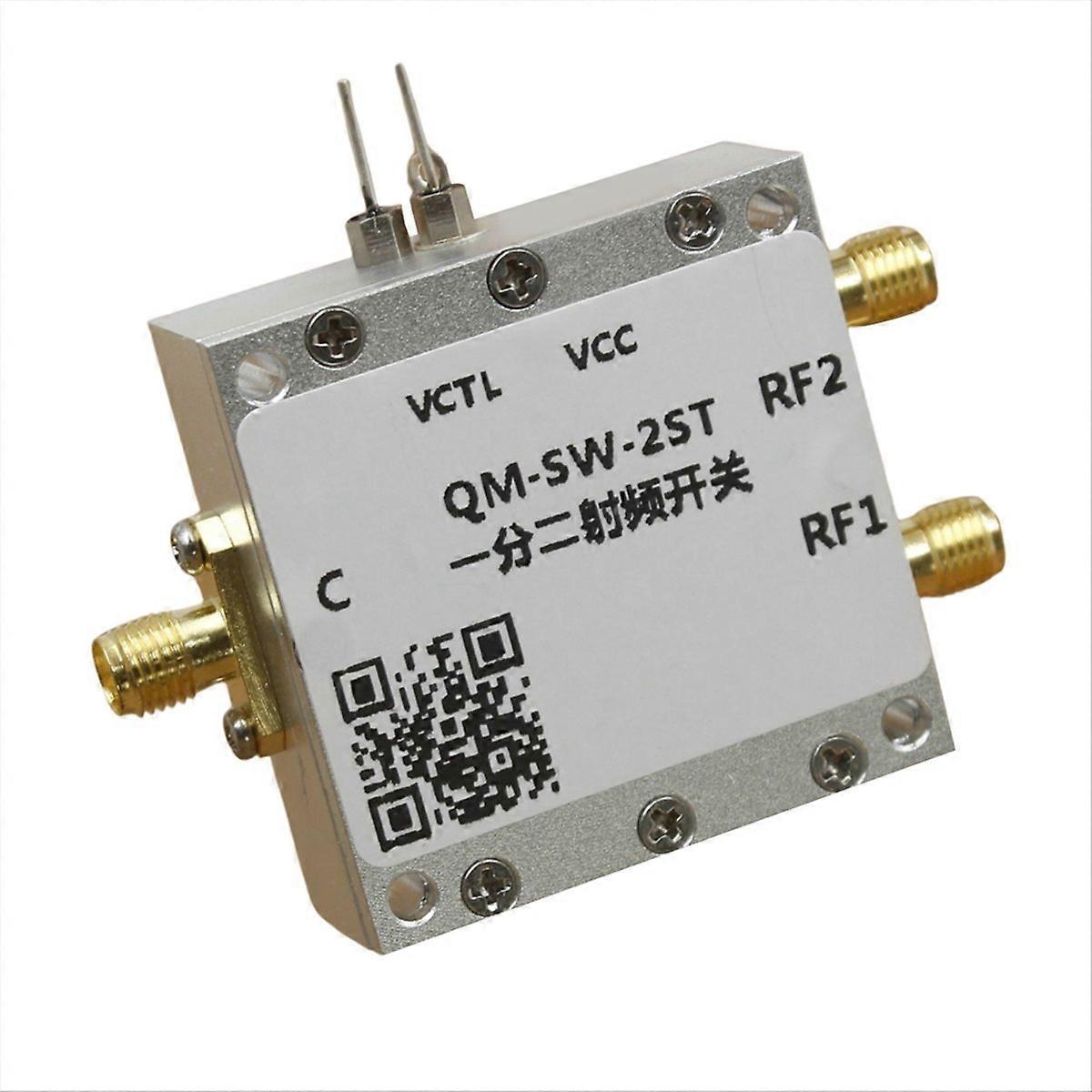

0,1–6 Ghz Spdt-hf-schalter Mit Einfacher Oder Doppelter Auswahl

Der Mikrowellenschalter, auch Hochfrequenzschalter genannt, steuert die Kanalumschaltung eines Mikrowellensignals. Dieses Modul verwendet einen Umschalter (SPDT) zum Umschalten zweier Signale. Dank seiner geringen Einfügedämpfung, der großen Frequenzbandbreite und der hohen Isolation findet er breite Anwendung in Kommunikationssystemen. Sein CNC-gefrästes Gehäuse bietet eine hervorragende elektromagnetische Abschirmung. Modell: QM-SW-2ST; Betriebsfrequenz: 0,1–6 GHz; Betriebsart: Umschalter; Typische Einfügedämpfung: 0,8 dB; Portisolation: 60 dB; Impedanz: 50 Ω; Stromversorgung: +3,3 V bis +5 V; Ein-/Ausgangsschnittstellen: SMA (externes Schraubgewinde und interne Bohrung); Befestigungslöcher; Gewicht: 80 g; Steuerung: VCTL:H: HF-Ausgang zu RF1; VCTL:L: HF-Ausgang zu RF2 (externe Spannungssteuerung, H: 3,3–5 V, L: 0 V oder Masse). Aufgrund unterschiedlicher Produktionschargen können Aussehen, Farbe und Aufdruck variieren, die Funktion wird dadurch jedoch nicht beeinträchtigt. Farbe: Silber. Material: Metall. Abmessungen: 40 x 40 x 14 mm (ohne Anschlüsse). Lieferumfang: 1 x HF-Schalter. Nur die oben genannten Teile sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1–3 cm ist möglich.
