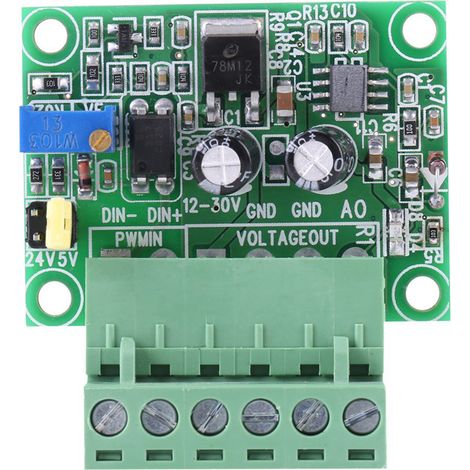

0-10v Pwm Analog-digital-wandlerplatine, Signal-spannungs-wandler, Robust Für Schnittstellenumschaltung, 1 Stück
21,53 €
ab 21,53 € inkl. Versand bei ManoMano DE
1 Händler4 AngeboteNeu
Affiliate-Links
4 Angebote gesamt
Einige Händler führen dieses Produkt mehrfach, etwa in unterschiedlichen Packungsgrößen. Die Tabelle zeigt je Händler das günstigste Angebot; weitere lassen sich dort aufklappen — achte auf die Angebotstitel.
Billigster Preis inkl. Versand
Angebote1 Händler · 4 Angebote
Preise zuletzt geprüft: vor 9 Tagen
ManoMano DE
0-10v Pwm Analog-digital-wandlerplatine, Signal-spannungs-wandler, Robust Für Schnittstellenumschaltung, 1 Stück
Bester PreisAuf Lager
Preis
21,53 €
Versand
Gratis
Gesamt
21,53 €
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE 0-10v Pwm Analog-digital-wandlerplatine, Signal-spannungs-wandler, Robust Für Schnittstellenumschaltung, 1 Stück Bester Preis | 21,53 € | Gratis | 21,53 € | Zum Shop |
| Merkmale | 1. PWM wandelt digitale Signale in analoge Signale (0 bis 10 V) um. 2. Das digitale Eingangssignal kann ein PWM-Signal mit 0–100 % Pegel bei 5 V oder 24 V sein. 3. Das analoge Ausgangssignal kann eine Spannung von 0 bis 10 V haben. 4. Kann für industrielle SPS-Schaltschränke oder andere Signalschnittstellenschaltungen verwendet werden. 5. Dieses Modul ist einfach zu verdrahten und komfortabel zu bedienen. Spezifikationen: Merkmale: PWM wandelt digitale Signale in analoge Signale (0 bis 10 V) um. Das digitale Eingangssignal kann ein PWM-Signal mit 5 V oder 24 V Pegel bei 0–100 % sein. Das analoge Ausgangssignal kann eine Spannung von 0 bis 10 V haben. Kann für industrielle SPS-Schaltschränke oder andere Signalschnittstellenschaltungen verwendet werden. Dieses Modul ist einfach zu verdrahten und komfortabel zu bedienen. Spezifikationen: Zustand: 100 % neu und hochwertig. Stromstärke: Max. 12 mA. Eingangsspannung: 12–30 V. Größe: Ca. 5 x 4,5 cm / 1,97 x 1,77 Zoll Gewicht: 20 g Menge: 1 Stück Anwendung: PWM-Signaleingangsfrequenzbereich: 1 kHz – 3 kHz PWM-Signaleingangspegelbereich: 4,5 V bis 10 V Spitze-Spitze, Jumper auf 5 V gesetzt. Dieser Signaltyp ist hauptsächlich für herkömmliche industrielle Steuerplatinen (z. B. MACH3-Platinen) vorgesehen, 5 V für die CPU-Schnittstelle. 12 bis 24 V Spitze-Spitze, Jumper auf 24 V gesetzt. Dieser Signaltyp ist hauptsächlich für herkömmliche SPS-Schnittstellen vorgesehen. Erklärung des 0–10-V-Analogspannungsausgangs: Wenn der Signaleingang nicht angeschlossen ist, liefert der Ausgang 0 V. Vor der ersten Inbetriebnahme des Moduls empfiehlt sich eine Kalibrierung: Verwenden Sie ein Signal mit einem Tastverhältnis von 50 %, schließen Sie es an DIN- und DIN+ an und stellen Sie die Amplitude entsprechend dem Jumper ein. Bei einer Frequenz zwischen 1 kHz und 3 kHz prüfen Sie mit einem Multimeter die Anschlüsse AO und GND. Das Multimeter sollte ca. 5,4 V anzeigen. Stellen Sie das Potentiometer am Wandlermodul so ein, dass das Multimeter ebenfalls ca. 5,4 V anzeigt. Damit ist das Impulssignal kalibriert und an das Wandlermodul angepasst. Das Modul hat eine Auflösung von 0,1 V. Der Ausgangsstrom beträgt 10 mA. Bei umgekehrtem Tastverhältnis kann der PWM STEP LOW/ACTIVE-Ausgangspin für die MACH3-Software ausgewählt werden. Lieferumfang: 1 x PWM-Signal-Spannungs-Wandler. Hinweis: Nach dem Einschalten beträgt die Ausgangsspannung 0 V, solange kein Eingangssignal anliegt. Ein Ausgangssignal wird nur bei anliegendem Eingangssignal erzeugt. |
