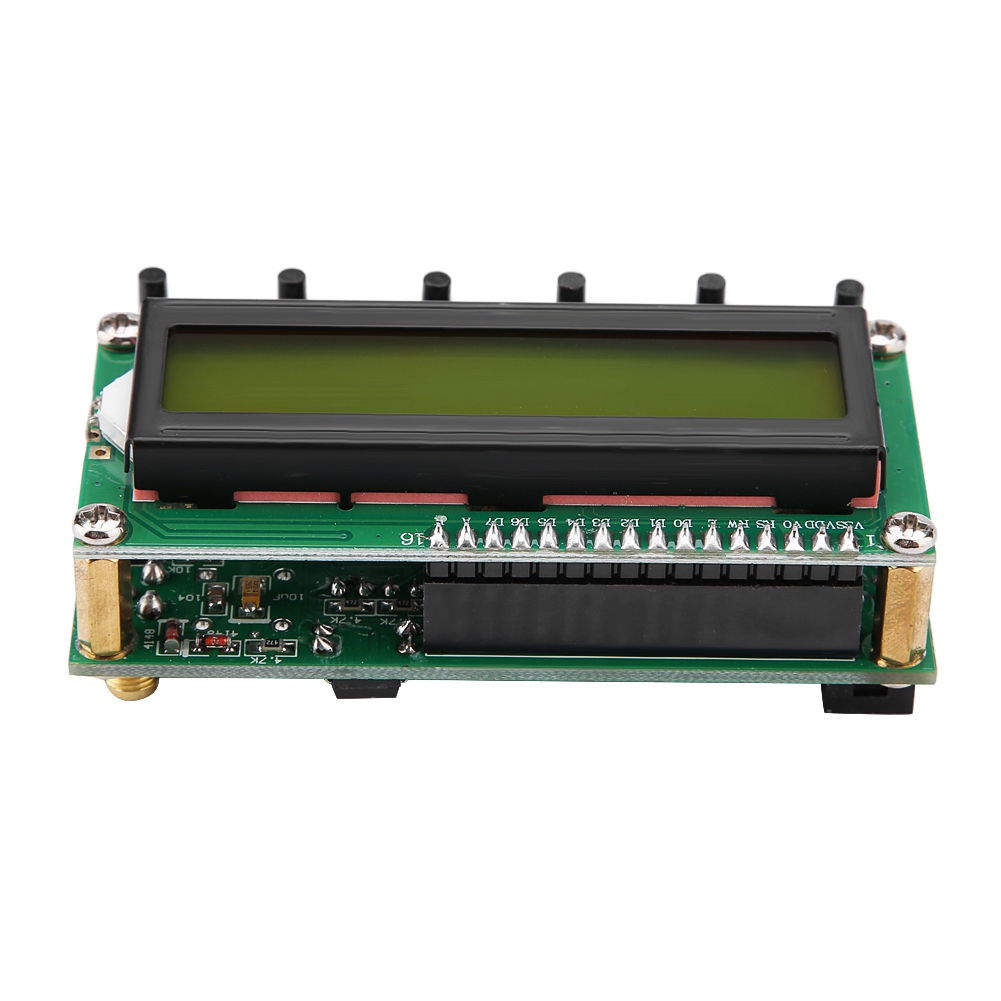

0–55 Mhz Lcd-dds-funktionssignalgeneratormodul Basierend Auf Ad9850

1. Dies ist ein DDS-Signalgenerator basierend auf dem AD9850-Chip, der sich durch schnelle Reaktionszeit und präzise Steuerung auszeichnet. 2. Er unterstützt die stufenlose Frequenzeinstellung von 0 bis 55 MHz in 1-Hz-Schritten. 3. Präzise integrierte Schaltkreise gewährleisten einen stabilen Betrieb und eine lange Lebensdauer. 4. Betriebsmodi: LSB, USB, CW, AM. 5. Ein Eingangsstrom von 200 mA und eine Eingangsspannung von 8–9 V sind optimal. Spezifikation: Chip: AD9850; Anzeige: LCD-Bildschirm; Eingangsspannung: DC 8–9 V; Eingangsstrom: 200 mA; Frequenzbereich: 0–55 MHz, 1-Hz-Schritte; Gewicht: ca. 77 g; Tastenanschlüsse: ENC: Drehregler; MEM: Speicherschalter; VFO: Umschaltung zwischen VFO A und VFO B; SSB: Betriebsartenwechsel (USB, LSB, AM, CW); RIT: Feineinstellung der Empfangsfrequenz; CAL: Einstellfunktionen; KB-1 und KB-2 haben einen gemeinsamen Pin (nicht GND); Lieferumfang: 1 x DDS-Signalgenerator
