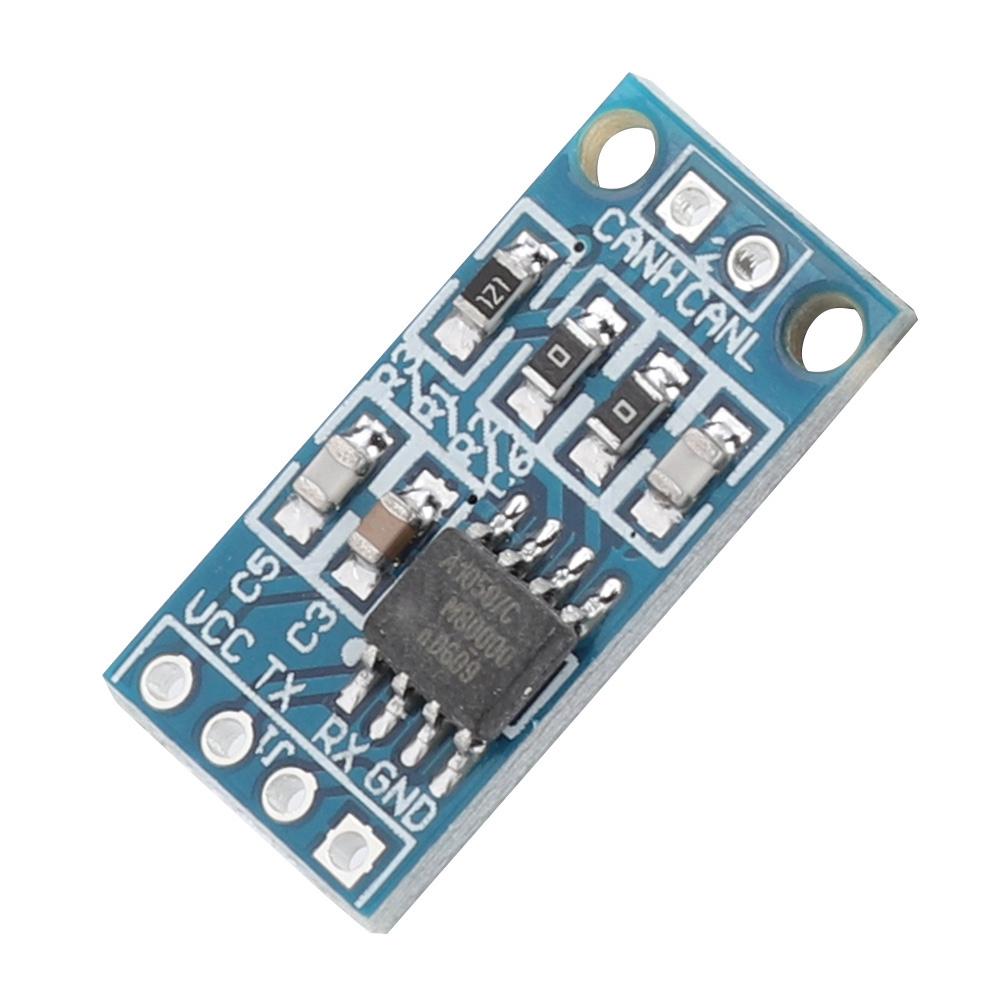

(021)tja1050 Can-controller-schnittstellenmodul Bustreiber-schnittstellenmodul

1. Vollständig konform mit ISO 11898 2. Hohe Datenrate (bis zu 1 Mbit/s) 3. Geringe elektromagnetische Störungen (EME) 4. Differenzieller Empfänger mit großem Eingangsbereich für Immunität gegen elektromagnetische Störungen (EMI) 5. Ausgeschaltete Knoten stören den Bus nicht. Der TJA1050 bildet die Schnittstelle zwischen dem CAN-Protokollcontroller (Controller Area Network) und dem physischen Bus. Er bietet eine busoptimierte Sendeleistung und eine CAN-Controller-optimierte Empfangsleistung. Der TJA1050 ist der Nachfolger des Hochgeschwindigkeits-CAN-Transceivers PCA82C250. Der TJA1050 bietet signifikante Verbesserungen in folgenden Bereichen: CANH- und CANL-Signale sind perfekt aufeinander abgestimmt, um elektromagnetische Emissionen zu minimieren; die Leistung ist optimiert, wenn keine Knoten eingeschaltet sind. Merkmale: 1. Vollständig konform mit dem ISO-11898-Standard 2. Hohe Datenrate (bis zu 1 Mbit/s) 3. Geringe elektromagnetische Störungen (EME) 4. Differenzieller Eingangsempfänger mit großem Bereich für Immunität gegen elektromagnetische Störungen (EMI) 5. Nicht mit Strom versorgte Knoten stören den Bus nicht. 6. Datenübertragungs-Steuerungszeitverzögerungsfunktion (TXD). 7. Stummmodus, wenn das Senden deaktiviert ist. 8. Automatischer Bus-Pin-Schutz bei Transienten. 9. Eingangsstufe kompatibel mit 3,3-V-Geräten. 10. Thermischer Schutz. 11. Kurzschlussschutz für Stromversorgung und Masse. 12. Anschluss von mindestens 110 Knoten möglich. Spezifikationen: Gehäuseabmessungen: ca. 22 x 11,5 x 3 cm / 8,66 x 4,53 x 1,18 Zoll. Legende: Spezifikationen Zustand Minimum Maximum Einheit VCC Stromversorgung 4,75 5,25 V VCANH DC-Spannung von CANH-Pin 0 VCC 5,25 V; Keine Zeitbegrenzung -27 +40 V VCANL Gleichspannung von CANL Pin 0 VCC 5,25 V; keine Zeitbegrenzung -27 +40 V Vi(dif)(bus) Differenzielle Bus-Eingangsspannung Steuerung 1,5 3 V tPD(TXD-RXD) TXD-RXD-Ausbreitungszeit VS = 0 V; siehe Abbildung 7 - 250 ns Tamb Umgebungstemperatur -40 +125 °C Packungsinhalt: 1 * Modul
