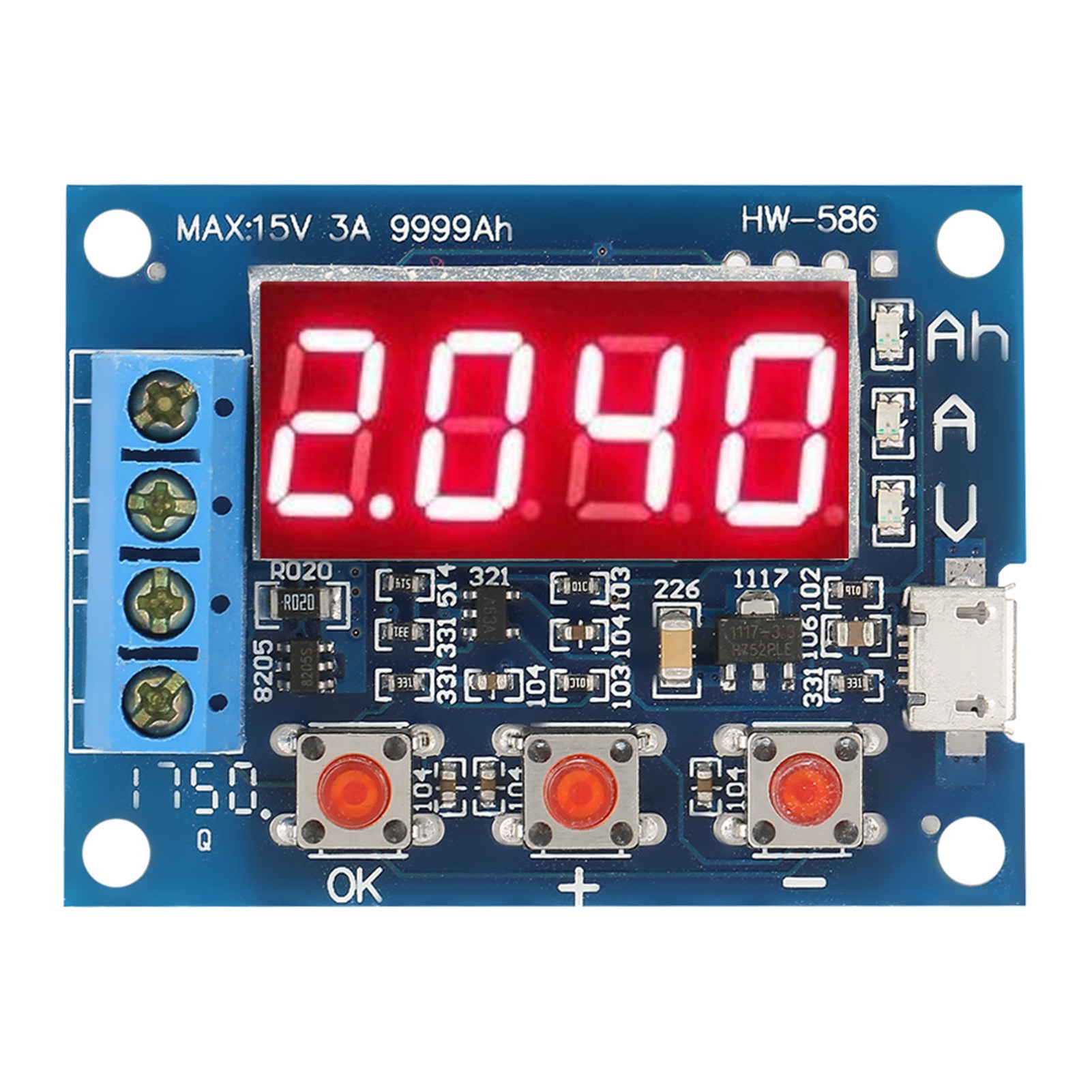

1,2–12 V 18650 Lithium-ionen-bleiakku-kapazitätsmessgerät Und Entladetester/analysator

1. Neu und hochwertig. 2. Dieser Entladetester dient zur Prüfung der Kapazität von 1,2-12-V-Batterien. 3. Er ist einfach zu bedienen und wird über Micro-USB mit Strom versorgt. 4. Mit diesem Entladetester können Sie Kapazität, Spannung und Stromstärke der Batterie prüfen. 5. LEDs zeigen den jeweils angezeigten Parameter an. Spezifikation: Netzspannung: DC 4,5–6 V (Micro-USB) Betriebsstrom: ≤ 70 mA Entladespannung: 1,00–15,00 V, Auflösung 0,01 V Abschaltspannungsbereich: 0,5–11,0 V Unterstützter Strom: ≤ 3,000 A, Auflösung 0,001 A Spannungsmessfehler: < 1 % + 0,02 V Strommessfehler: < 1,2 % + -0,002 A Akkukapazitätsbereich: 9999 Ah (1 Ah = 1000 mAh, das Komma kann sich bei großen Zahlen verschieben, z. B. wird X,XXX angezeigt, wenn die Zahl unter 10 Ah liegt, und XX,XX, wenn sie über 10 Ah liegt...) Gewicht: 27 g / 1 oz (ca.) Lieferumfang: 1 * Akkukapazitätsmesser 2 * Widerstände (5 W, 7,5 Ω) 1 Satz * Befestigungsmaterial Hinweis: 1. Der Lastwiderstand erhitzt sich während des Entladevorgangs stark. Bitte seien Sie vorsichtig. 2. Um die Genauigkeit der Spannungsmessung zu verbessern, ist diese Schaltung mit einer Gleichspannungsvorspannung ausgestattet. Solange keine Klemmenblöcke angeschlossen sind, wird eine kleine Spannung angezeigt, die die tatsächliche Messung jedoch nicht beeinträchtigt. Bei Verbindung der Eingangsklemmen (0 V) wird 0 angezeigt. Methode zur Abschätzung des Widerstandswerts: Gemäß dem Ohmschen Gesetz berechnet sich der Widerstandswert wie folgt: Batteriespannung geteilt durch den erwarteten Entladestrom. Der Widerstandswert sollte mehr als das Doppelte des Ergebnisses betragen. Es ist wichtig zu beachten, dass die Spannung bei vollgeladenem Akku höher ist und der Strom bei vollgeladenem Akku 3,0 A nicht überschreiten darf. Wenn beispielsweise ein 12-V-Akku mit 2 A getestet werden soll, benötigt man einen Widerstand von 6 Ω und 50 Ω. Ein neuer, vollgeladener 12-V-Akku hat eine Spannung von ca. 13,5 V, was einem maximalen Strom von 13,5 V / 6 Ω = 2,25 A (weniger als 3 A) entspricht. Daher kann dieser Akku verwendet werden. Beim Testen mit einer Glühbirne darf der Strom nur weniger als die Hälfte (1,5 A) betragen, da der Kaltwiderstand der Glühbirne gering ist und der Stromstoß sehr hoch ist. Ein zu hoher Strom kann die Schaltung beschädigen. Hinweis: 1. Der zu testende Akku muss zunächst geladen werden. 2. Schließen Sie die Batterie korrekt an die Eingangsklemmen an (Plus an Plus, Minus an Minus). Verpolung kann die Schaltung beschädigen. Schließen Sie die Last an den Plus- und Minuspol des Ausgangs an und versorgen Sie das Messgerät mit dem Micro-USB-Netzteil (verwenden Sie nicht den USB-Anschluss eines Desktop-Computers oder Laptops). Die Batteriespannung wird angezeigt. 3. Für einen Direktstart drücken Sie einfach die „OK“-Taste. Das Messgerät ermittelt automatisch die passende Abschaltspannung basierend auf der Spannung der voll geladenen Batterie und beginnt den Test, nachdem die Anzeige dreimal blinkt. Falls Sie die Abschaltspannung manuell einstellen möchten, drücken Sie die „+“- oder „-“-Taste, während die Batteriespannung angezeigt wird. Die Abschaltspannung wird mit einem „P“ angezeigt und hat eine Auflösung von 0,1 V. Drücken Sie nach der Einstellung „OK“, um den Test zu starten. 4. Die Testdaten werden abwechselnd als Entladekapazität (Ah), Echtzeit-Entladestrom (A) und Batteriespannung (V) angezeigt. Sobald die Batteriespannung die eingestellte Abschaltspannung erreicht, schaltet das Messgerät den Lastregler ab und zeigt die Kapazität (Ah) an. Die Kontrollleuchte blinkt schnell. Die angezeigte Kapazität entspricht der tatsächlichen Entladekapazität der Batterie. Drücken Sie die Taste „OK“, um das Blinken zu beenden, und drücken Sie die Taste „OK“ erneut, um das Testgerät für den nächsten Batterietest zurückzusetzen. Fehlercodes und ihre Bedeutung: Err1: Batteriespannung höher als 15 V. Err2: Batteriespannung niedriger als die eingestellte Abschaltspannung. Err3: Lastentladestrom zu hoch für die Batterie oder zu hoher Innenwiderstand des Schaltkreises. Err4: Strom zu hoch (mehr als 3,1 A). Err5: Unsachgemäße Verwendung oder durchgebranntes Testgerät aufgrund falscher Anschlüsse (Stromabnahme- oder Steuerschalter-MOSFET durchgebrannt). Sekundäre Kalibrierung: Halten Sie die drei Tasten gleichzeitig gedrückt und schalten Sie das Testgerät ein, um in den Kalibrierungsmodus zu gelangen. Zuerst werden die Kalibrierungsaufzeichnungen angezeigt, dann startet das formale Kalibrierungsprogramm (0µ0A). Schließen Sie die Eingangsklemmen (Plus und Minus) an und drücken Sie die Taste „OK“. Die Anzeige zeigt J10µA an. Schließen Sie eine Standard-Gleichspannung von 10,00 V an die Eingangsklemmen (Plus und Minus) an und drücken Sie die Taste „OK“. Die Anzeige zeigt J2,0µA an. Schließen Sie einen konstanten Gleichstrom von 2,0 A an den negativen Ausgang und den negativen Eingang an und drücken Sie anschließend die Taste „OK“, um die Kalibrierung abzuschließen. Das Testgerät prüft die Kalibrier
