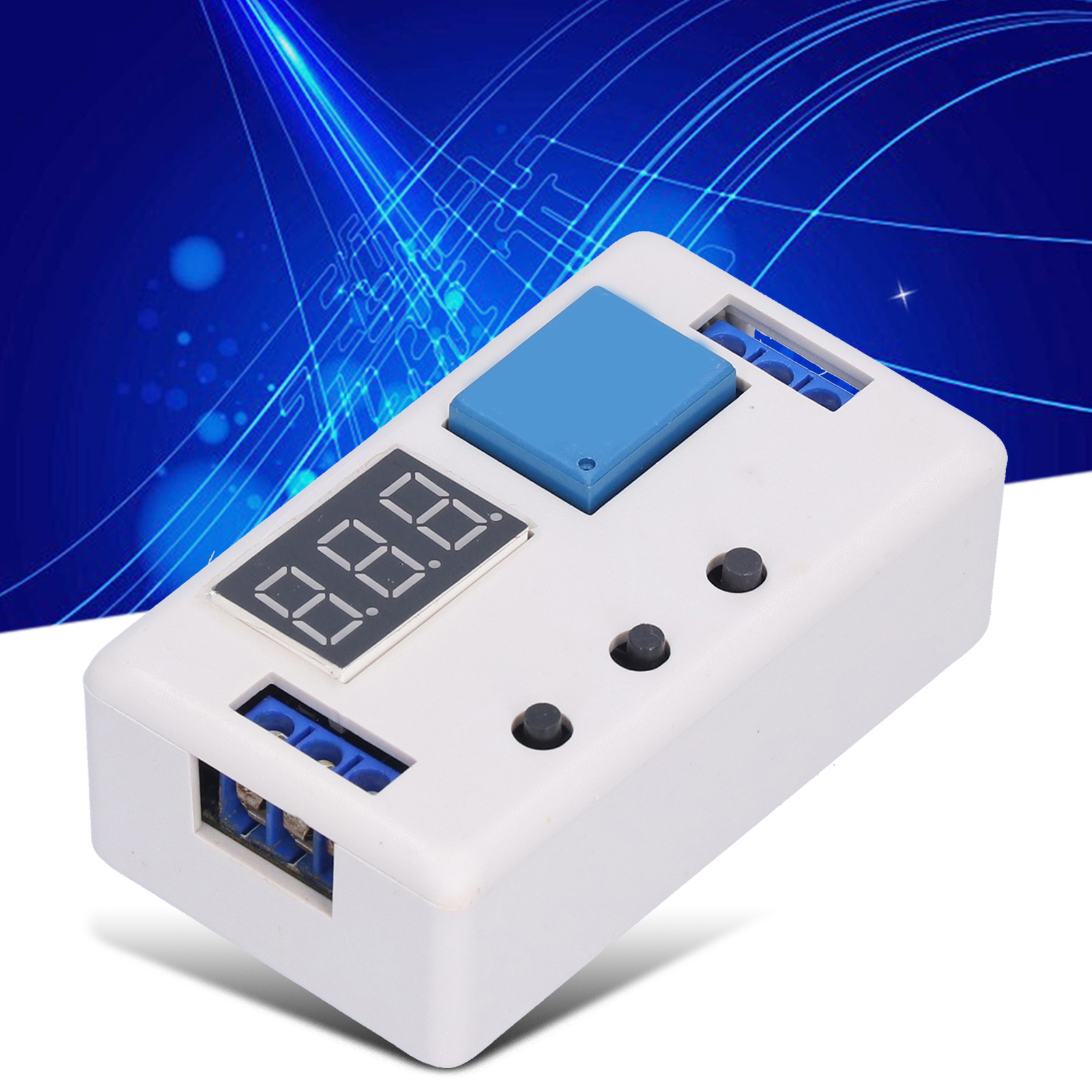

1-kanal-12v-relaismodul Mit Gehäuse, Einstellbarer Triggerverzögerung, Zyklustimer Und Ein-/ausschalter.

Willkommen in unserem Shop! Dieses neu verbesserte Zeitverzögerungsrelais-Modul ist modular und einfach aufgebaut und erfüllt die alltäglichen Kundenbedürfnisse. Es verfügt über einen Verpolungsschutz und die eingestellten Parameter bleiben auch nach einem Stromausfall erhalten. Ein- und Ausgang sind optoentkoppelt, um die Störfestigkeit zu erhöhen. Der Betriebsspannungsbereich von 10 bis 16 V gewährleistet Stabilität. Das Modul ist mit einer Leiterplatte in Industriequalität ausgestattet, ähnlich einer speicherprogrammierbaren Steuerung (SPS). Der Signalanschluss des 12-V-Relaismoduls hält die Signalspannung über einen längeren Zeitraum aufrecht. Artikeltyp: Zeitverzögerungsrelais Größe: ca. 64,2 x 34,8 x 18,5 mm / 2,5 x 1,3 x 0,7 Zoll Relaisleistung: AC 220 V 10 A oder DC 30 V 10 A Ruhestrom: 20 mA Betriebsstrom: 50 mA Betriebsspannung: 10 bis 16 V Signalspannung: 4 V bis 20 V Lebensdauer: ≥ 100.000 Schaltzyklen Betriebstemperatur: -40 bis 85 °C Hinweise: Im geschlossenen Zustand sind der Öffneranschluss und der gemeinsame Anschluss verbunden, im geschlossenen Zustand sind der Schließeranschluss und der gemeinsame Anschluss getrennt. Betriebsmodus auswählen: Nach dem Anschließen der Stromversorgung K1 2 Sekunden lang gedrückt halten, um in den Funktionsauswahlmodus zu gelangen. Es stehen die Betriebsmodi P1-1 bis P1-4 zur Verfügung. Betriebsmodus P1-1: Das Signal schaltet das Relais ein und nach einer voreingestellten Zeit wieder aus. Die Schließzeit T kann vom Benutzer eingestellt werden. Drücken Sie K2, um die Hunderterstelle auf dem Digitaldisplay blinken zu lassen, und anschließend K3, um diese zu ändern. Drücken Sie K2 erneut, um die Zehnerstelle blinken zu lassen, und ändern Sie diese mit K3. Drücken Sie K2 wieder, um die Einerstelle blinken zu lassen, und ändern Sie diese ebenfalls mit K3. Drücken Sie K2 erneut, um das Blinken zu stoppen. Drücken Sie K3, um das Komma zu verschieben: Ein Komma an der Einerstelle zeigt 0 bis 999 Minuten an, an der Zehnerstelle 0 bis 99,9 Sekunden und ohne Komma 0 bis 999 Sekunden. Die Zeit wird nach der Auswahl eingestellt. Drücken Sie kurz K1, um die Feineinstellungen der Funktion aufzurufen. Standardmäßig ist der Trigger während der Zeitmessung inaktiv. Drücken Sie K1, um die Auslösung während der Zeitmessung zu aktivieren (Neuprogrammierung). Drücken Sie K1 erneut, um die Zeitmessung während der Zeitmessung zurückzusetzen (Zeitmessung stoppen, Relais zurücksetzen). Drücken Sie erneut, um die ursprüngliche Standardeinstellung wiederherzustellen. Betriebsmodus P1-2: Das Signal löst die Zeitmessung aus; das Relais schließt für X Sekunden und öffnet für Y Sekunden. Der Benutzer kann die Schließzeiten X und Y des Relais einstellen. Die Einstellung ist ähnlich wie bei P1-1, nur dass eine leuchtende blaue LED die eingestellte Schließzeit und eine nicht leuchtende blaue LED die eingestellte Öffnungszeit anzeigt. Drücken Sie kurz K1, um in den Feinabstimmungsmodus zu gelangen. Standardmäßig ist die Auslösung während der Zeitverzögerung deaktiviert. Drücken Sie K1, um die Auslösung während der Zeitverzögerung zu aktivieren (Neuprogrammierung). Drücken Sie erneut, um die ursprüngliche Standardeinstellung wiederherzustellen. Betriebsmodus P1-3: X Sekunden ein, Y Sekunden aus, in einer Endlosschleife. Der Benutzer kann die Schließzeiten X und Y des Relais einstellen. Die Einstellung ist ähnlich wie bei P1-2. Drücken Sie kurz K1, um in den Feinabstimmungsmodus zu gelangen: zuerst X Sekunden ein, Y Sekunden aus; Drücken Sie K1, um das Relais für X Sekunden auszuschalten und für Y Sekunden einzuschalten. Durch erneutes Drücken wird die ursprüngliche Standardeinstellung wiederhergestellt. Betriebsmodus P1-4: Das Signal schaltet das Relais ein, ohne die Zeitmessung zu starten. Sobald das Auslösesignal verschwindet, startet die Zeitmessung. Nach Ablauf der Zeit öffnet das Relais. Wird während der Zeitmessung erneut ein Signal gegeben, wird die Zeitmessung abgebrochen, das Relais bleibt geschlossen. Verschwindet das Signal, startet die Zeitmessung neu (entspricht einem Zeitstart beim Loslassen der Taste, häufig verwendet für einen Abschalttimer). Der Benutzer kann die Zeit T für das Schließen des Relais einstellen. Die Einstellung ist ähnlich wie bei P1-1. Lieferumfang: 1 x Relaismodul
