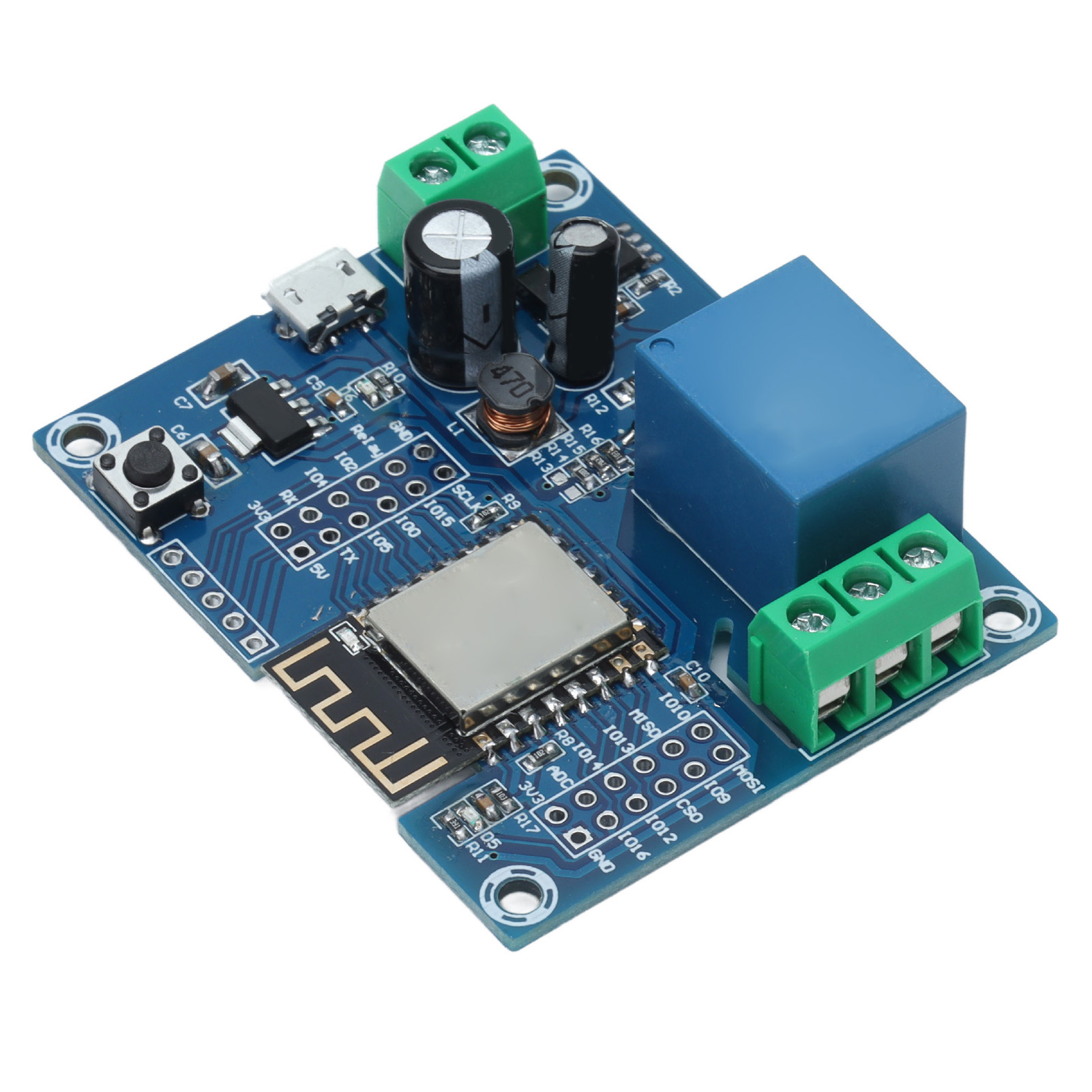

1-kanal Esp8266 Relaismodul Wlan-steuerungs-entwicklungsboard Esp‐12f Mit Stiftleisten

1. Stromversorgung: Das Relaismodul kann mit 8–80 V Gleichstrom, 5 V über USB oder 5 V über eine Stiftleiste betrieben werden und bietet somit hohe Flexibilität. 2.1-Kanal-Relais: Das integrierte 5-V-Relais liefert ein Schaltsignal, das zur Steuerung von Lasten bis 250 V Wechselstrom oder 30 V Gleichstrom geeignet ist. 3.Integrierte Komponenten: Das Modul verfügt über ein ausgereiftes und stabiles ESP-12F-WLAN-Modul, einen 4 MB großen Flash-Speicher und einen integrierten RST-Reset-Knopf. 4.Modulanschlüsse: Die I/O- und UART-Programmierschnittstelle des WLAN-Relaismoduls sind herausgeführt, um die Weiterentwicklung zu erleichtern. 5.MIT LED-ANZEIGE: Mit Betriebsanzeige, programmierbarer LED und Relaisanzeige ist der Betriebszustand auf einen Blick erkennbar. Artikeltyp: Relaismodul. VCC, GND: DC 8–80 V Stromversorgung. MICRO-USB: DC 5 V USB-Stromversorgung. 6 x 6 mm Taste: ESP8266 Reset-Taste. UART-Programm-Download-Port: ESP8266 GND, RX, TX und 5 V werden jeweils mit GND, TX, RX und 5 V des externen TTL-Seriell-Port-Moduls verbunden. Pin 100 muss während des Downloads mit GND verbunden sein und nach Abschluss des Downloads wieder getrennt werden. GPIO-Pin-Header-Ausgang. Relaisausgang: NC: Normalerweise geschlossen, das Relais ist vor dem Schließen mit COM kurzgeschlossen und nach dem Schließen offen. COM: Gemeinsamer Anschluss. NO: Normalerweise offen, das Relais ist vor dem Schließen offen und nach dem Schließen mit COM kurzgeschlossen. Mit Betriebsanzeige-LED. Programmierbare LED: Steuerung über GPIO1 6.Relaisanzeige-LED: Leuchtet im geschlossenen Zustand. 1 x Relaismodul. 2 x Doppelstiftleiste, 1 x Einzelstiftleiste
