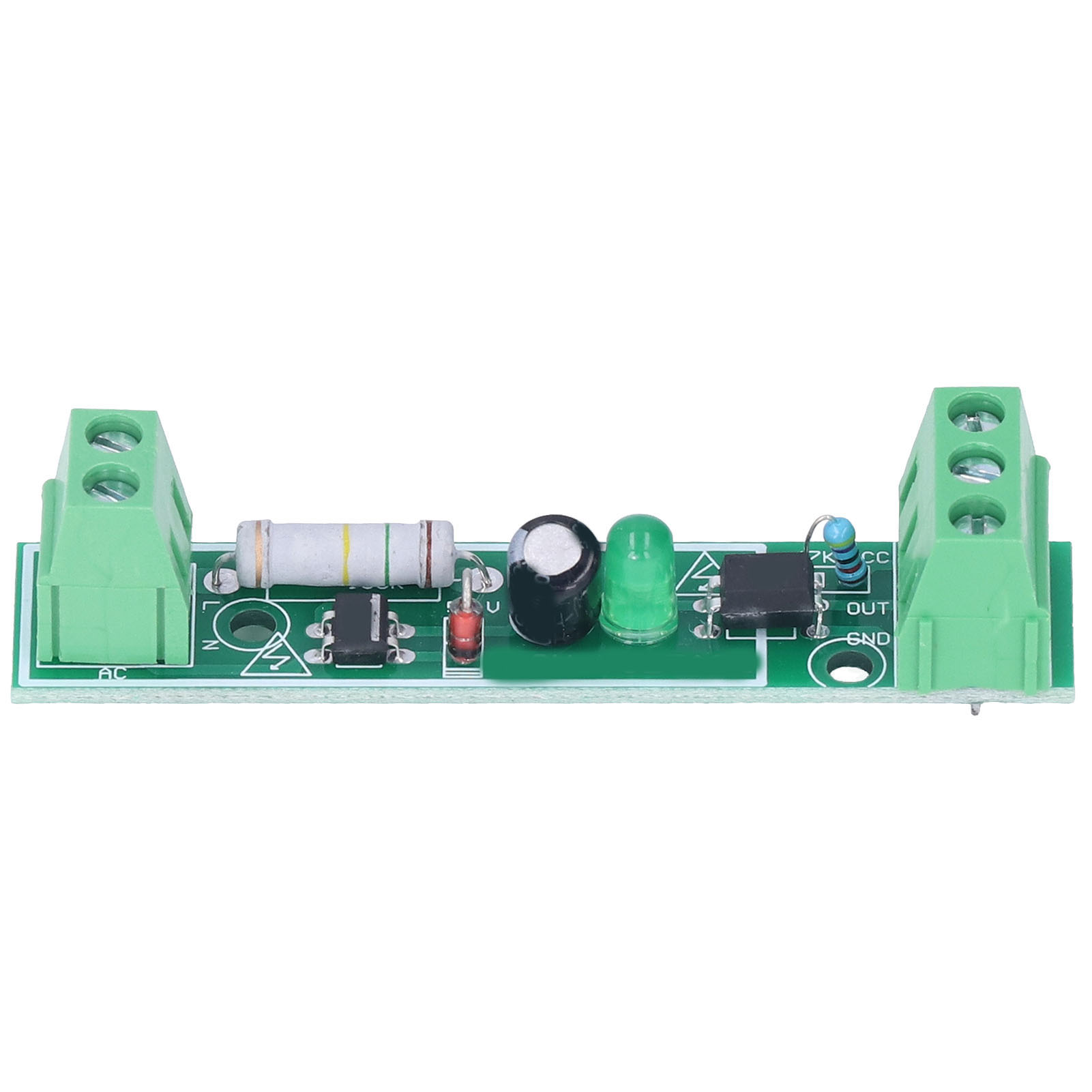

1-kanal-optikisolationsmodul, Optokoppler-isolationsplatine, Spannungserkennung Für 220v Ac Programmierbare Logiksteuerung (sps)

1. TTL-Ausgangspegelerkennung: Der TTL-Ausgangspegel kann von einem Mikrocontroller erkannt werden. Die Stromversorgung kann 3 bis 5 V betragen oder an eine 24-V-SPS (Speicherprogrammierbare Steuerung) angeschlossen werden. 2. SPS-Anschluss: Beim Anschluss an den SPS-Eingang wird der COM-Anschluss der SPS mit dem 24-V-Eingang der Stromversorgung verbunden. Verbinden Sie den OUT-Ausgang der Platine und die Masse (GND) der Optokopplerplatine mit dem Minuspol der Stromversorgung. 3. 2P- und 3P-Anschlüsse: Der grüne 2P-Anschluss (5,0 V) wird an eine 220-V-Versorgung und der 3P-Anschluss an einen Mikrocontroller-Eingang angeschlossen. 4. Stabiler High/Low-Ausgang: Erkennt das Vorhandensein einer 220-V-Wechselstromversorgung und liefert stabile High- und Low-Ausgangspegel (NPN-Ausgang). 5. LED-Anzeige: Leuchtet auf, wenn 220 V anliegen. Bei einer Eingangsspannung von 220 V leuchtet die LED, der Optokoppler wird aktiviert und der Ausgang ist auf Low-Pegel. Liegt keine Eingangsspannung von 220 V an, ist die LED aus und der Optokoppler ist nicht aktiv. Der Ausgang wird durch den Widerstand auf High-Pegel gehalten. Produkttyp: Optokoppler-Modul. Material: Leiterplatte. Funktion: Erkennt das Vorhandensein einer 220-V-Wechselspannung. Erkennt das Vorhandensein einer 220-V-Wechselstromversorgung und liefert stabile High- und Low-Ausgangspegel (NPN-Ausgang). Bei einer Eingangsspannung von 220 V leuchtet die LED, der Optokoppler wird aktiviert und der Ausgang ist auf Low-Pegel. Ohne eine Eingangsspannung von 220 V leuchtet die LED nicht und der Optokoppler ist inaktiv. Der Ausgang wird durch den Widerstand auf High-Pegel gehalten. Lieferumfang: 1 x Optokoppler-Modul
