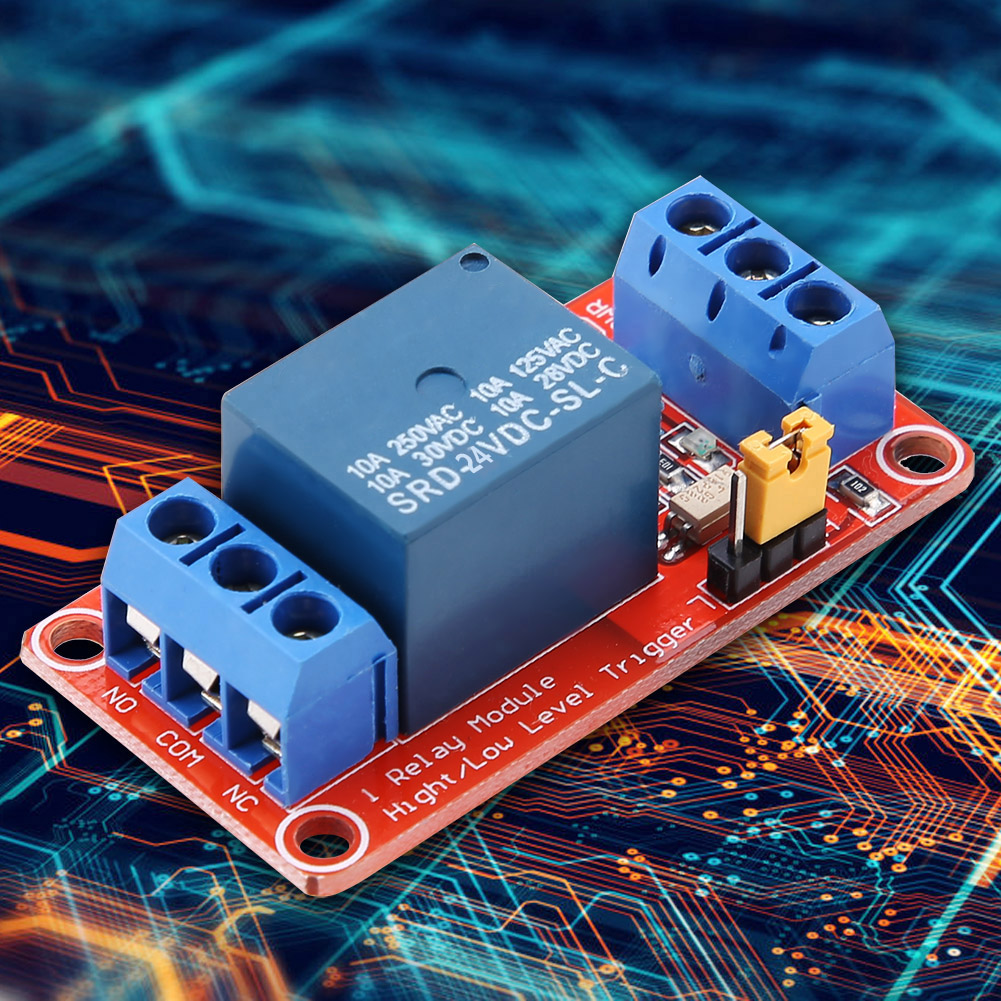

1-kanal-optokoppler-relaismodul, 24 V, Hoch/niedrig-triggerung

Willkommen in unserem Shop! Entdecken Sie unser 4-Wege-Relaismodul, das für zuverlässige Leistung und einfache Installation entwickelt wurde. Dieses Modul verfügt über einen SMD-Optokoppler-Isolator, der eine hohe Ansteuerleistung und optimale Stabilität gewährleistet. Der Triggerstrom beträgt nur 5 mA. Dieses Modul ist je nach Bedarf in drei Betriebsspannungen erhältlich: 5 V, 12 V oder 24 V. Jeder Kanal kann dank Jumper-Einstellung durch ein High- oder Low-Signal getriggert werden. Die fehlertolerante Konstruktion stellt sicher, dass das Relais auch bei Unterbrechung der Steuerleitung nicht versehentlich aktiviert wird. Das Modul ist mit einer grünen Power-LED und vier roten Relais-Status-LEDs ausgestattet. Die Schnittstelle ist benutzerfreundlich gestaltet: Alle Verbindungen können direkt über Klemmenblöcke hergestellt werden, was die Verdrahtung erheblich vereinfacht. Vier Befestigungslöcher sorgen für eine stabile Montage. Technische Daten: - Gewicht: 18 g / 0,6 oz - Übliche Schnittstellenlast: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 50 x 26 x 18,5 mm / 2 x 1 x 0,7 in - Bolzenlochdurchmesser: 3,1 mm; Lochabstand: 44,5 x 20,5 mm - Spannung: 5 V, 12 V, 24 V (wählbar) Modulschnittstelle: 1. DC+: Anschluss an den Pluspol der Stromversorgung (erforderliche Spannung für das Relais, wählen Sie 5 V, 12 V oder 24 V) 2. DC-: Anschluss an den Minuspol der Stromversorgung 3. IN: Relais-Triggersteuerung durch High- oder Low-Pegel Relais-Ausgangsanschlüsse: 1. NO: Normalerweise offener Kontakt, vor dem Auslösen geschlossen, nach dem Auslösen mit COM verbunden 2. COM: Gemeinsamer Kontakt des Relais 3. NC: Normalerweise geschlossener Kontakt, nach dem Auslösen mit COM verbunden, vorher offen Auswahl des High- oder Low-Triggers: 1. Wenn der Jumper mit dem LOW-Anschluss verbunden ist, erfolgt die Triggerung durch einen Low-Pegel 2. Wenn der Jumper mit dem HIGH-Anschluss verbunden ist, erfolgt die Triggerung durch einen High-Pegel Lieferumfang: 1 x 4-Wege-Relaismodul
