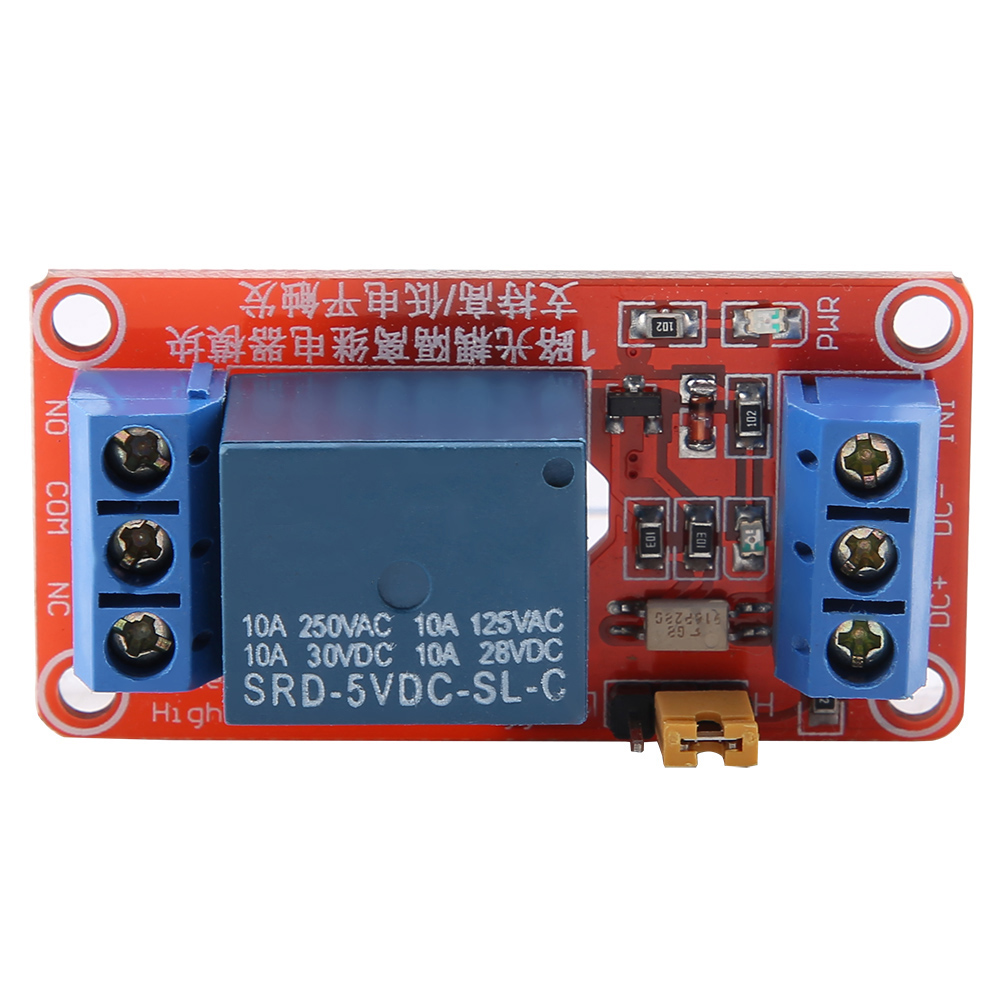

1-kanal-optokoppler-relaismodul, High- Und Low-triggerung, 5v-kompatibel

Willkommen in unserem Shop! Entdecken Sie unser 4-Kanal-Relaismodul – eine unverzichtbare Komponente für Ihre Automatisierungs- und Steuerungsprojekte. Dieses Modul ist auf Zuverlässigkeit und Flexibilität ausgelegt und verfügt über einen SMD-Optokoppler, der elektrische Isolation, hohe Steuerkapazität und stabile Leistung bei einem Triggerstrom von nur 5 mA gewährleistet. Sie können es je nach Bedarf mit 5 V, 12 V oder 24 V versorgen. Jeder Kanal des Moduls lässt sich per Jumper so konfigurieren, dass er auf HIGH oder LOW ansteuert und bietet somit optimale Anpassungsfähigkeit an Ihre Steuersignale. Dank seiner Fehlertoleranz bleibt der Relaiszustand auch bei einem Kabelbruch erhalten. Für eine intuitive Bedienung ist das Modul mit einer Betriebsanzeige (grün) und vier Statusanzeigen (rot) ausgestattet – eine für jedes Relais. Alle Schnittstellen sind ergonomisch gestaltet und über Schraubklemmen für eine direkte und komfortable Verdrahtung zugänglich. Es verfügt außerdem über vier Befestigungslöcher (3,1 mm Durchmesser, 44,5 x 20,5 mm Abstand). **Detaillierte Spezifikationen:** * **Gewicht:** 18 g * **Maximale Last pro Schnittstelle:** AC 250 V/10 A, DC 30 V/10 A * **Modulabmessungen (L x B x H):** 50 x 26 x 18,5 mm * **Versorgungsspannung:** 5 V, 12 V oder 24 V (wählbar) **Schnittstellenbeschreibung:** * **DC+:** Schließen Sie den Pluspol Ihres Netzteils (5 V, 12 V oder 24 V) an. * **DC-:** Schließen Sie den Minuspol des Netzteils an. * **IN:** Steuereingang (HIGH- oder LOW-Pegel) an Relais aktivieren. **Relaisausgangsanschlüsse (pro Kanal):** * **NO (Normalerweise offen):** Arbeitskontakt. Offen, wenn das Relais im Ruhezustand ist, geschlossen mit COM, wenn es aktiviert ist. * **COM (Gemeinsam):** Gemeinsamer Kontakt. * **NC (Normalerweise geschlossen):** Ruhekontakt. Geschlossen mit COM, wenn das Relais im Ruhezustand ist, geöffnet, wenn es aktiviert ist. **Triggermodus-Auswahl (über Jumper):** * Jumper auf **LOW**: Triggerung durch LOW-Pegel. * Jumper auf **HIGH**: Triggerung durch HIGH-Pegel. **Lieferumfang:** * 1 x 4-Kanal-Relaismodul.
