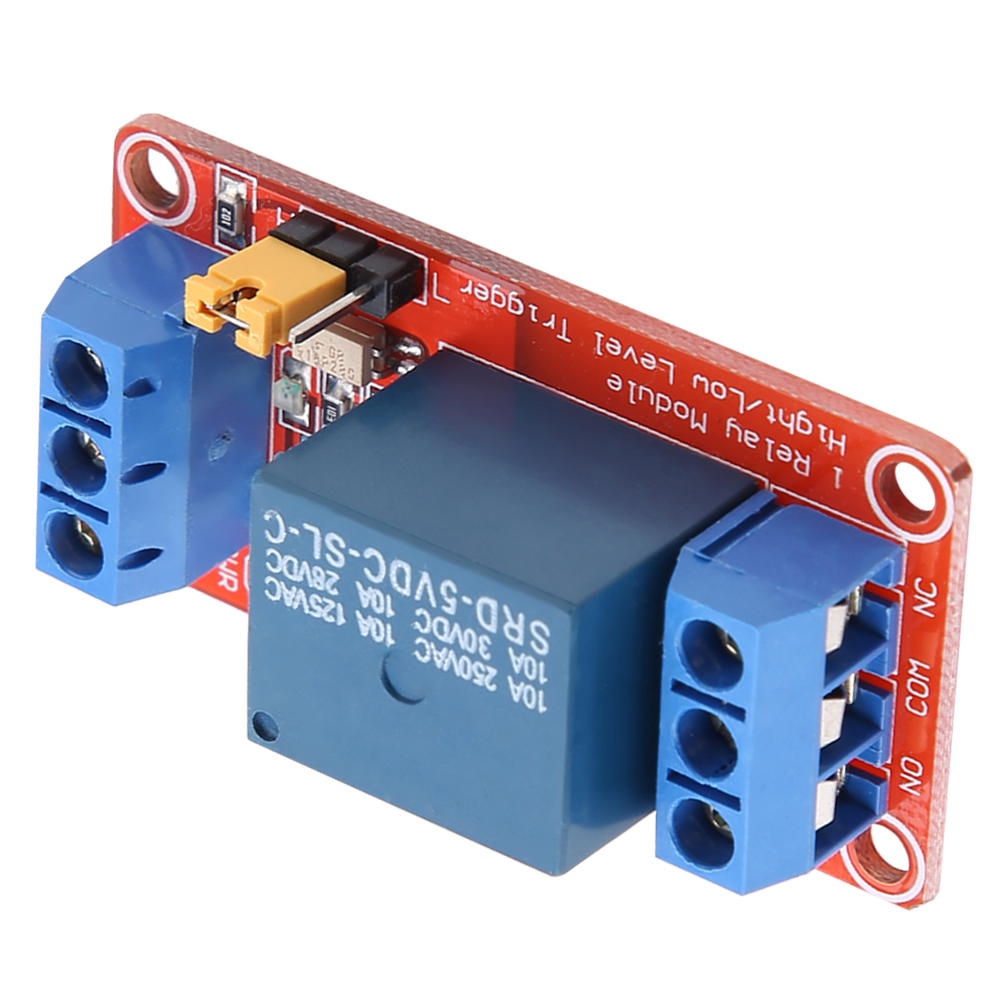

1-kanal-optokoppler-relaismodulplatine, High- Und Low-trigger 5 V

1. Isolation durch Patch-Optokoppler, hohe Ansteuerleistung, stabiler Betrieb. Triggerstrom: 5 mA. 2. Betriebsspannung des Moduls: 5 V, 12 V oder 24 V (wählbar). 3. Jeder Pfad des Moduls kann per Jumper-Einstellung durch ein High- oder Low-Pegel angesteuert werden. 4. Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung schaltet das Relais nicht. 5. Betriebsanzeige (grün), Statusanzeige für 4 Relais (rot). Benutzerfreundliches Interface-Design: Alle Schnittstellen lassen sich bequem über die Anschlussklemmen verbinden. Vier Befestigungslöcher sind vorhanden. Spezifikationen: Gewicht: 18 g / 0,6 oz; Übliche Schnittstellenlast: AC 250 V / 10 A, DC 30 V / 10 A; Modulgröße (L*B*H): 50 x 26 x 18,5 mm / 2 x 1 x 0,7 Zoll; Befestigungslöcher: 3,1 mm; 44,5 x 20,5 mm (Abstand); Spannung: 5 V, 12 V, 24 V (optional); Modulschnittstellen: 1. DC+: Anschluss an den Pluspol der Stromversorgung (Spannung für Relais erforderlich, 5 V, 12 V und 24 V wählbar); 2. DC-: Anschluss an den Minuspol der Stromversorgung; 3. IN: Steuerrelais (High/Low-Pegel); Relaisausgangsanschlüsse: 1. NO: Relais-Umschaltschnittstelle, Relais-Ansteuerung (Ansteuerung vorne, Ansteuerung und COM kurzschließen); 2. COM: Gemeinsame Relaisschnittstelle. 3.NC: Relais-Schließer, Relais-Sauganschluss und COM-Kurzschluss, Saugspielraum. Auswahl der Triggerung (High/Low): 1. Bei Kurzschluss mit Low-Pegel wird das Relais durch Low-Pegel ausgelöst; 2. Bei Kurzschluss mit High-Pegel wird das Relais durch High-Pegel ausgelöst. Lieferumfang: 1 x Relaismodul
