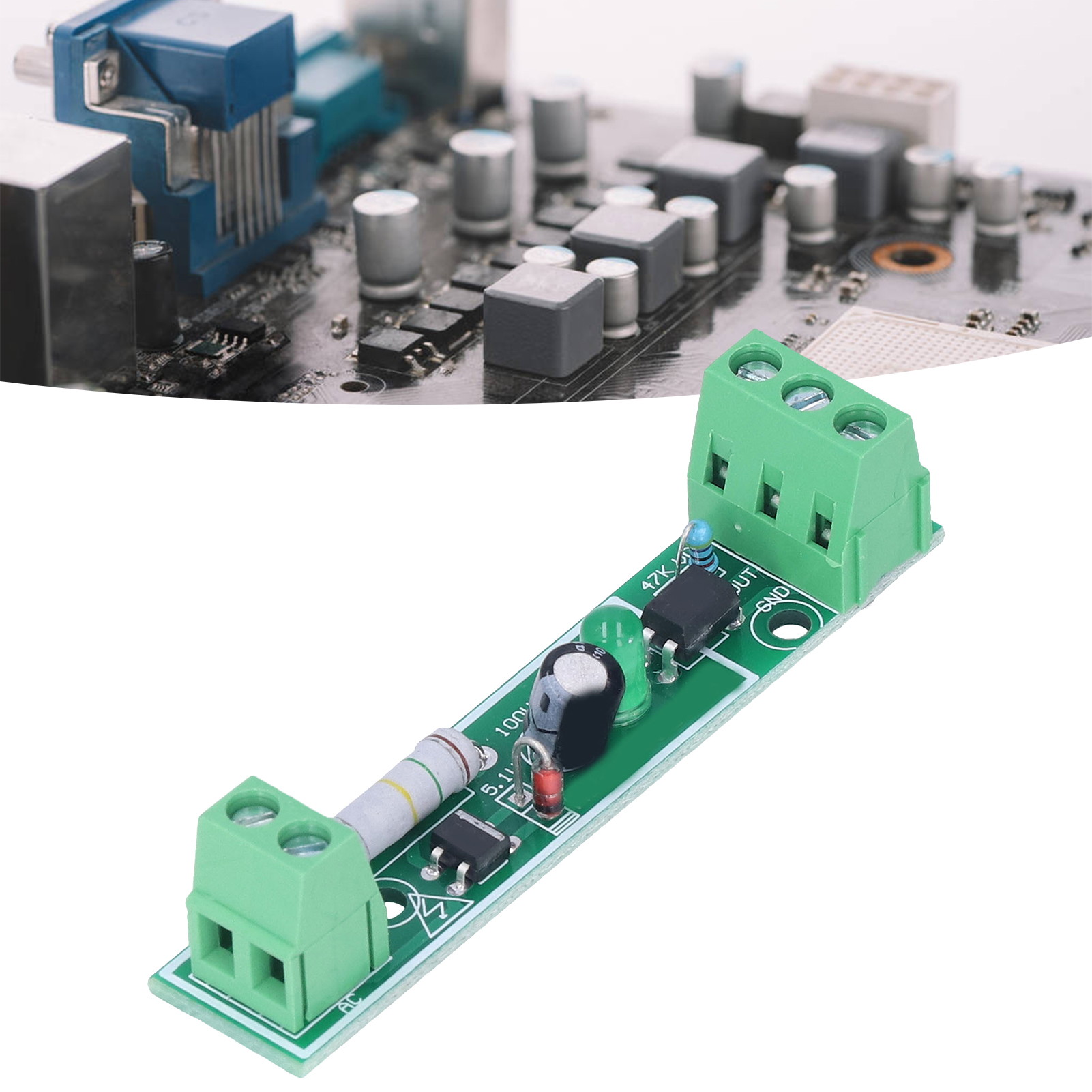

1-kanal-optokopplermodul 220 V Ac, 220 V Optokoppler-isolationserkennung, 220 V Spannung Kompatibel Mit Speicherprogrammierbaren Steuerungen.

Willkommen in unserem Shop! Dieses hochwertige Optokopplermodul ermöglicht die Erkennung von 220 V Wechselstrom und die Übertragung eines stabilen Signals an Ihr Steuerungssystem. **Funktionen und detaillierte Beschreibung:** 1. **TTL-Ausgangspegelerkennung:** Der TTL-Ausgangspegel kann von einem Mikrocontroller erfasst werden. Die Stromversorgung kann 3–5 V betragen oder an einen 24-V-SPS-Eingang angeschlossen werden. 2. **SPS-Anschluss:** Verbinden Sie für den Anschluss an einen SPS-Eingang den COM-Anschluss der SPS mit dem 24-V-Eingang des Netzteils. Verbinden Sie den OUT-Signalausgang der Platine und den GND-Pin des Optokopplermoduls mit dem Minuspol des Netzteils. 3. **2P- und 3P-Anschlüsse:** Der grüne 2P-5.0-Anschluss wird an 220 V angeschlossen. Der 3P-Anschluss wird an den Mikrocontroller-Eingang angeschlossen. 4. **Stabiler High- und Low-Ausgang:** Erkennt das Vorhandensein von 220 V Wechselstrom und liefert einen stabilen High- und Low-Ausgang (NPN-Ausgang). 5. **LED-Anzeige:** Bei 220 V Eingangsspannung leuchtet die LED, der Optokoppler ist aktiviert und der Ausgang ist auf Low. Ohne 220 V Eingangsspannung ist die LED aus, der Optokoppler ist nicht aktiviert und der Ausgang wird durch den Widerstand auf High gezogen. **Artikeldetails:** **Artikeltyp:** Optokopplermodul **Material:** Leiterplatte **Funktion:** Erkennt das Vorhandensein von 220 V Wechselstrom **Lieferumfang:** 1 x Optokopplermodul
