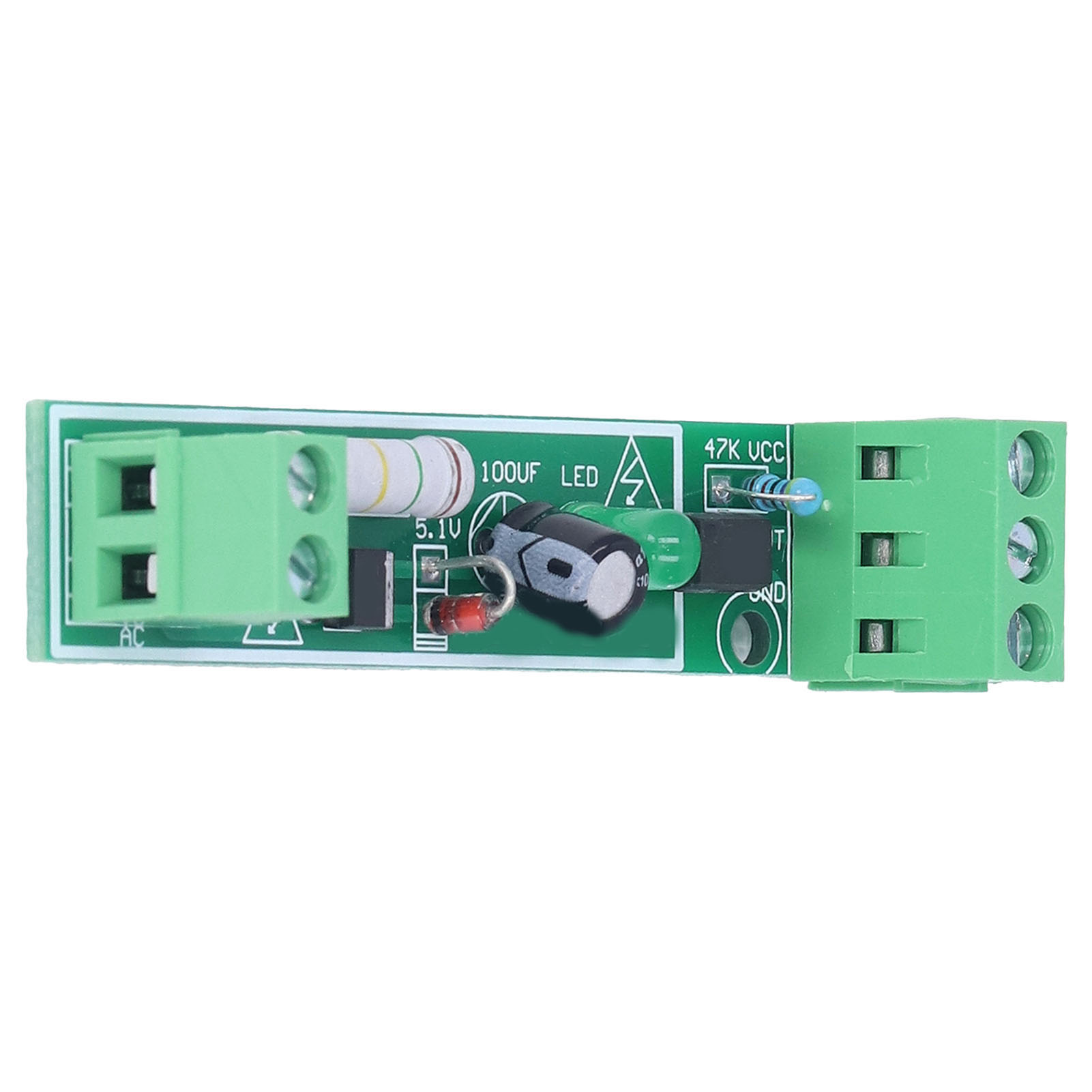

1-kanal-optokopplermodul, Optische Trennung, Spannungserkennung, 220 V Ac Für Arduino-sps

Willkommen in unserem Shop! Dieses Optokopplermodul ist so konzipiert, dass es das Vorhandensein einer 220-V-Wechselspannung erkennt und einen stabilen Ausgang von hohen und niedrigen Logikpegeln (NPN-Ausgang) liefert. Ideal für Projekte mit Mikrocontrollern, speicherprogrammierbaren Steuerungen (SPS) oder industriellen Steuerungssystemen. **Technische Daten:** - **TTL-Pegelerkennung am Ausgang:** Der Ausgang kann von einem Mikrocontroller mit einer 3-5-V-Spannungsversorgung ausgelesen oder an eine SPS mit 24-V-Pegel angeschlossen werden. - **SPS-Anschluss:** Verbinden Sie zum Anschluss an die SPS den COM-Anschluss der SPS mit dem 24-V-Anschluss der Stromversorgung, den Signalausgang OUT der Platine und den GND-Anschluss der Optokopplerplatine mit dem Minuspol der Stromversorgung. - **2- und 3-polige Anschlüsse:** Der grüne 2-polige Anschluss (5,0 mm Rastermaß) ist für den Anschluss an 220 V vorgesehen. Der 3-polige Anschluss dient als Eingang für den Mikrocontroller oder die Steuerschaltung. **Stabile High- und Low-Ausgabe:** Erkennt das Vorhandensein von 220 V Wechselstrom und erzeugt über den NPN-Ausgang eine stabile Logikausgabe (High oder Low). **LED-Anzeige:** Eine LED leuchtet auf, wenn 220 V anliegen. Dies signalisiert, dass der Optokoppler aktiviert und der Ausgang auf Low liegt. Liegt keine 220 V an, bleibt die LED aus, der Optokoppler ist inaktiv und der Ausgang wird durch einen Widerstand auf High gezogen. **Produktspezifikationen:** - Typ: Optokoppler-Modul - Material: Leiterplatte - Funktion: Erkennung von 220 V Wechselstrom, stabile High-/Low-Ausgabe (NPN) - Stromversorgung: 3–5 V für Mikrocontroller oder 24 V für SPS **Lieferumfang:** - 1 x Optokoppler-Modul (wie oben beschrieben) Dieses Modul ist kompakt, zuverlässig und lässt sich einfach in Ihre Spannungserkennungssysteme integrieren. Ideal zur Überwachung des Status einer 220-V-Stromversorgung und zur Übertragung eines Logiksignals an Ihre Steuergeräte.
