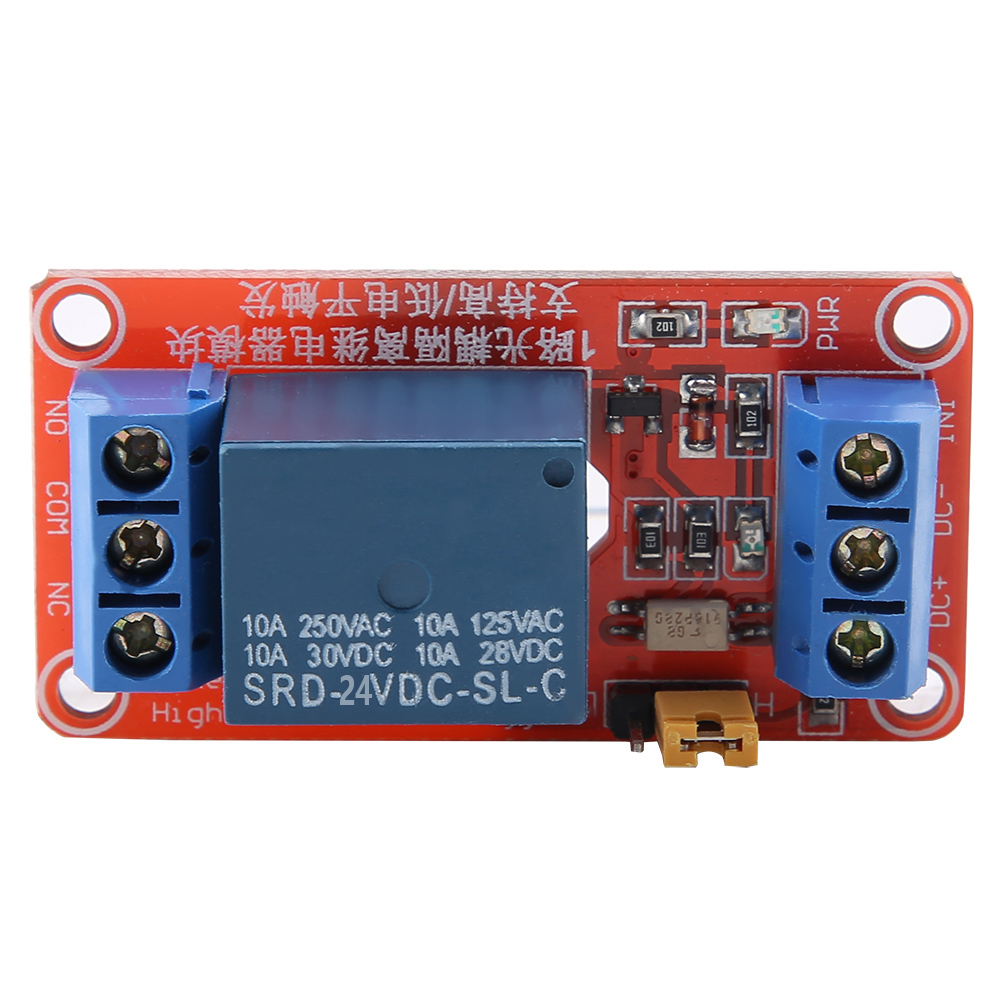

1-kanal-relaismodul, High/low-pegel-trigger, Rote Karte

Willkommen in unserem Shop! Dieses 4-Wege-Relaismodul bietet eine hochwertige Optokoppler-Isolation und gewährleistet so eine robuste Steuerung und stabile Leistung. Mit einem Triggerstrom von nur 5 mA ist es extrem empfindlich und zuverlässig. Hauptmerkmale: - Betriebsspannung wahlweise 5 V, 12 V oder 24 V. - Jeder Kanal kann durch einen hohen oder niedrigen Pegel getriggert werden, konfigurierbar über einen Jumper. - Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung schaltet das Relais nicht versehentlich. - Betriebsanzeige (grün) und Statusanzeigen für jedes Relais (rot). - Benutzerfreundliche Schnittstelle: Alle Verbindungen erfolgen direkt über Schraubklemmen, sehr komfortabel. - Vier Befestigungslöcher für eine stabile Installation. Technische Daten: - Gewicht: 18 g / 0,6 oz - Gemeinsame Kontaktlast: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 50 x 26 x 18,5 mm / 2 x 1 x 0,7 Zoll - Bolzenlochdurchmesser: 3,1 mm; Abstand: 44,5 x 20,5 mm - Spannung: 5 V, 12 V, 24 V (optional) Modulschnittstelle: 1. DC+: Anschluss an den Pluspol der Stromversorgung (erforderliche Spannung für das Relais, wählen Sie 5 V, 12 V oder 24 V) 2. DC-: Anschluss an den Minuspol der Stromversorgung 3. IN: Relaisansteuerung durch High- oder Low-Pegel Relaisausgangsanschlüsse: 1. NO: Normalerweise offener Kontakt, vor der Aktivierung in Ruhestellung, verbindet sich bei Aktivierung mit COM. 2. COM: Gemeinsamer Anschluss des Relais. 3. NC: Normalerweise geschlossener Kontakt, verbindet sich bei Aktivierung mit COM und löst sich anschließend wieder. Auswahl des Triggerpegels: 1. Bei Verbindung des Jumpers mit LOW (Kurzschluss) erfolgt die Triggerung bei niedrigem Pegel. 2. Bei Verbindung des Jumpers mit HIGH (Kurzschluss) erfolgt die Triggerung bei hohem Pegel. Lieferumfang: 1 x 4-Wege-Relaismodul. Dieses Modul eignet sich ideal für Ihre Automatisierungs-, Fernsteuerungs- oder Hausautomatisierungsprojekte. Dank seiner robusten Bauweise und der verschiedenen Spannungsoptionen ist es vielseitig für zahlreiche Anwendungen einsetzbar.
