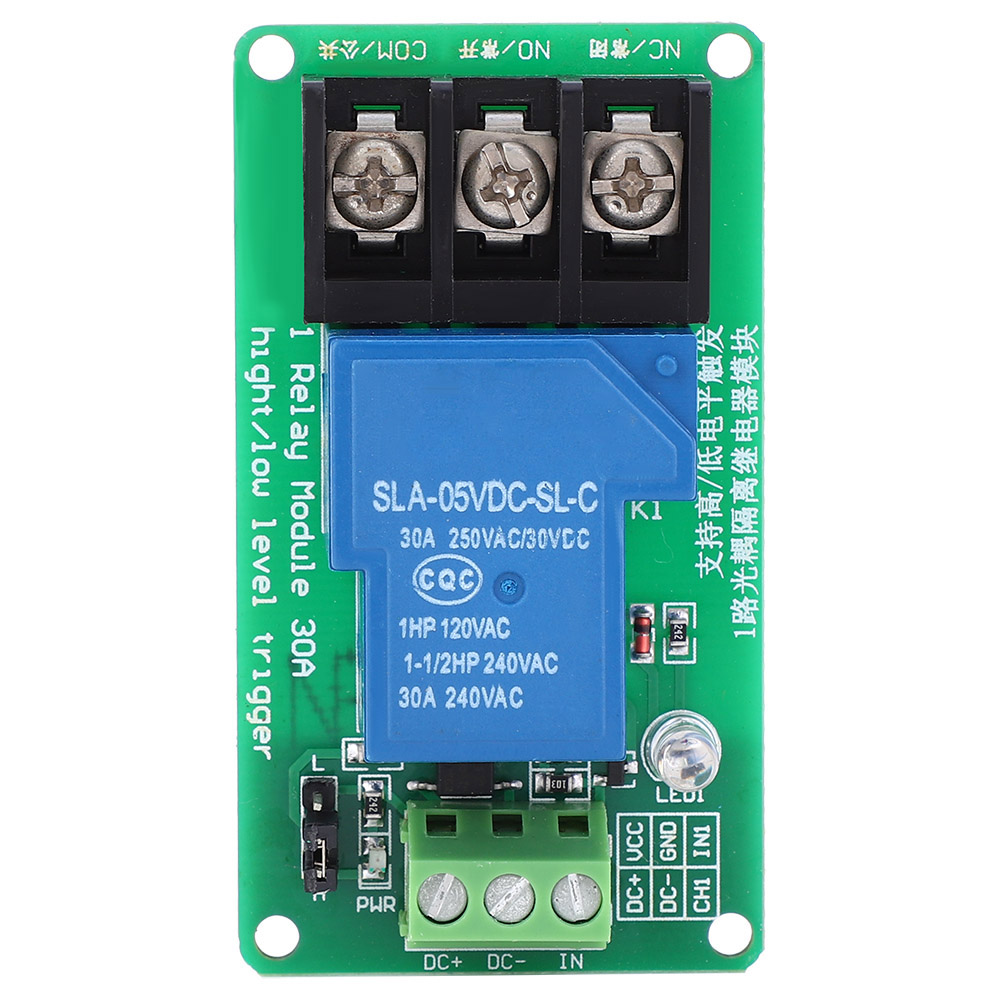

1-kanal-relaismodul Mit Optokoppler-isolation, High/low-triggerung, 30-a-5-v-schalter

Willkommen in unserem Shop! Dieses hochwertige Relaismodul zeichnet sich durch zuverlässige Leistung und einfache Bedienung aus. Es verfügt über ein robustes 30-A-Relais und ermöglicht eine maximale Last von 250 V AC / 30 A oder 30 V DC / 30 A an seiner normalerweise offenen Schnittstelle. Für optimale Isolation und Stabilität verwendet das Modul einen SMD-Optokoppler, der eine hohe Steuerbarkeit und stabile Leistung bei einem Triggerstrom von nur 5 mA gewährleistet. Sie können je nach Projekt zwischen zwei Betriebsspannungen wählen: 5 V oder 12 V. Zusätzlich ermöglicht ein Jumper die einfache Konfiguration des Triggermodus auf High- oder Low-Pegel, je nach Bedarf. Die Benutzeroberfläche ist besonders benutzerfreundlich. Alle Anschlüsse sind über Schraubklemmen zugänglich, was die Verdrahtung einfach und komfortabel macht. **Technische Daten:** * **5-V-Version:** Ruhestrom: ~5 mA / Maximalstrom: ~190 mA / Triggerstrom: 2–4 mA * **12-V-Version:** Ruhestrom: ~5 mA / Maximalstrom: ~80 mA / Triggerstrom: 2–4 mA **Beschreibung der Modulschnittstellen:** 1. **DC+**: Positive Stromversorgung des Moduls (Pluspol der Triggerspannung). 2. **DC-**: Negative Stromversorgung des Moduls (Minuspol der Triggerspannung). 3. **IN**: Signalanschluss (die Standard-Triggerspannung entspricht der Versorgungsspannung). 4. **Triggermodus-Auswahl (High/Low)**: Entsprechend der Jumper-Position (L für Low-Pegel, H für High-Pegel). 5. **NC (Normally Closed)**: Normalerweise geschlossener Relaiskontakt. 6. **COM (Common)**: Gemeinsamer Relaiskontakt. 7. **NO (Normally Open)**: Normalerweise offener Relaiskontakt. Ihre Bestellung umfasst: **1 x Relaismodul** (5-V- oder 12-V-Version, je nach Auswahl).
