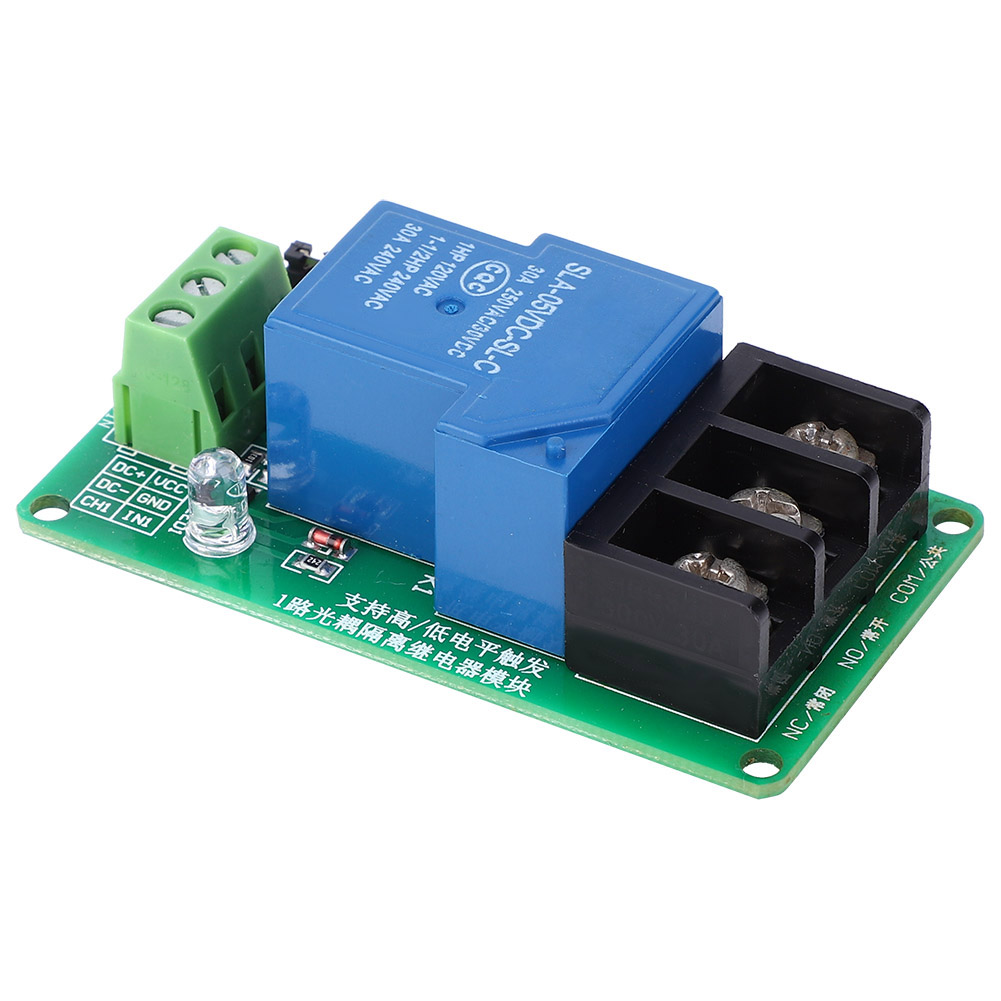

1-kanal-relaismodul Mit Optokoppler-isolation, High- Und Low-pegel-triggerung, 30-a-5-v-schalter

Willkommen in unserem Shop! Dieses Relaismodul wurde für zuverlässige und robuste Leistung entwickelt und ist ideal für Ihre elektronischen Steuerungsprojekte. Hier sind die detaillierten Spezifikationen: - **Hochwertiges Relais:** Ausgestattet mit einem 30-A-Relais mit einer maximalen Last von 250 V/30 A für den Öffner-Anschluss (NO) und 30 V/30 A für DC. - **Optokoppler-Isolation:** Verwendet einen SMD-Optokoppler für effektive Isolation, hohe Ansteuerleistung und optimale Stabilität. Der Auslösestrom beträgt 5 mA. - **Betriebsspannung:** Erhältlich in 5-V- oder 12-V-Versionen, je nach Bedarf (bitte bei der Bestellung auswählen). - **Einstellbarer Auslösemodus:** Einfache Konfiguration der Auslösung auf hohen oder niedrigen Pegel per Jumper. - **Benutzerfreundliche Schnittstelle:** Alle Anschlüsse sind über Schraubklemmen zugänglich, was die Verdrahtung und Installation vereinfacht. **Technische Daten pro Version:** - **5-V-Version:** Ruhestrom 5 mA, Maximalstrom 190 mA, Auslösestrom 2–4 mA. - **12-V-Version**: Ruhestrom 5 mA, Maximalstrom 80 mA, Auslösestrom 2–4 mA. **Schnittstellenbeschreibung:** 1. **DC+**: Pluspol der Modulversorgung (positive Spannung für den Triggeranschluss). 2. **DC-**: Minuspol der Modulversorgung (negative Spannung für den Triggeranschluss). 3. **IN**: Triggersignalanschluss (die Standard-Triggerspannung entspricht der Versorgungsspannung). 4. **Moduswahlschalter**: Wie abgebildet, löst ein Low-Pegel das Relais aus, wenn der Jumper mit dem L-Anschluss verbunden ist; ein High-Pegel löst aus, wenn er mit dem H-Anschluss verbunden ist. 5. **NC (Normally Closed)**: Normalerweise geschlossener Anschluss des Relais. 6. **COM (Common)**: Gemeinsamer Anschluss des Relais. 7. **NO (Normally Open)**: Normalerweise offener Anschluss des Relais. **Lieferumfang:** - 1 x Relaismodul (5-V- oder 12-V-Version, je nach Auswahl) Dieses Produkt ist sofort einsatzbereit und für eine Vielzahl von Anwendungen geeignet, von der Hausautomation bis hin zu leichten Industrieprojekten. Dank seiner kompakten Bauweise und flexiblen Ansteuermöglichkeiten ist es eine praktische Wahl für Hobbybastler und Profis.
