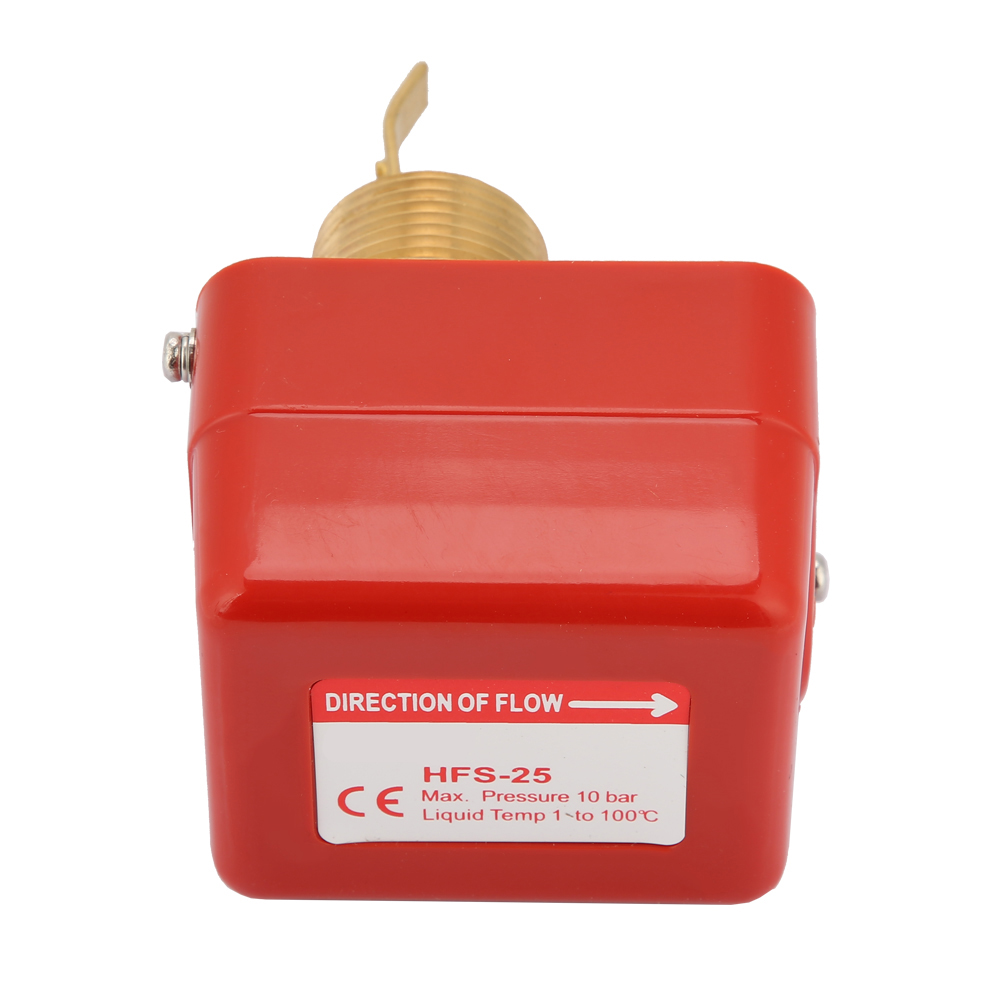

1"-paddel-wasserdurchflussschalter, Teilweise Aus Edelstahl, 6–380 V, 1,0 Mpa, Spdt-kontakte

Willkommen in unserem Shop! Dieser Durchflussschalter dient zur Messung des dynamischen Zustands von Flüssigkeiten in Rohrleitungen, wie z. B. Wasser, Ethylenglykol und anderen Flüssigkeiten, die Kupfer nicht korrodieren. Sobald der Durchfluss den eingestellten Wert überschreitet, betätigt die Flüssigkeit den Flügel und den Mikroschalter. Dadurch kann der SPDT-Kontakt einen Stromkreis schließen und einen anderen trennen. Der Durchflussregelwert ist einstellbar, und der Schaltpunkt ist stabil. Mit der Schutzart IP54 weisen die Mikroschalterkontakte eine Lebensdauer von 100.000 Schaltzyklen auf. Ideal für Wasseraufbereitungsanlagen, zentrale Klimaanlagen und Wasserkühlgeräte. Technische Daten: - Modell: HFS-25 - Spannung: 6–380 V - Steuermodus: Paddel - Schaltertyp: SPDT - Material: Gehäuse aus Edelstahl 304, Kupferanschluss, Balg aus Phosphorbronze - Anschluss: 1" / 25 mm - Maximaler Betriebsdruck: 1,0 MPa - Umgebungstemperatur: 0–60 °C - Flüssigkeitstemperatur: -10–100 °C (nicht gefrierende Flüssigkeit) - Kontaktlebensdauer: 1.000.000 Schaltzyklen - Mikroschalterspannung: 220 V AC - Mikroschalterstrom: 15 A - Gewicht: ca. 416 g / 14,7 oz Lieferumfang: 1 * Wasserdurchflussschalter 5 * Flügel 1 * Bedienungsanleitung Installationsmethode: 1. Öffnen Sie den Durchflussschalter. 2. Der Schalter ist standardmäßig auf die minimale Durchflussrate eingestellt. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um die Durchflussrate zu erhöhen. 3. Drücken Sie den Schalter, um die korrekte Funktion des Mikroschalters zu überprüfen. Zu starkes Drehen im Uhrzeigersinn kann zu Fehlfunktionen des Schalters führen. 4. Drücken Sie nach der Installation den Schalterhebel mehrmals, um die Funktion zu überprüfen. Wenn kein Klick zu hören ist, drehen Sie die Schraube gegen den Uhrzeigersinn, bis ein Klick zu hören ist. 5. Die versiegelte Einstellschraube sollte nur bei der Ersteinrichtung verwendet werden. Verändern oder verstellen Sie sie nicht. 6. Beobachten Sie drei Betriebszyklen, um sicherzustellen, dass der Schalter und das angeschlossene System ordnungsgemäß funktionieren. Schließen Sie anschließend die Abdeckung. Gehäuse. Wichtige Hinweise: 1. Überprüfen Sie den Schalter vor der Installation sorgfältig. 2. Der Schalter kann in einem horizontalen oder vertikalen Rohr mit Aufwärtsströmung, jedoch nicht in einem Rohr mit Abwärtsströmung installiert werden. Berücksichtigen Sie bei Aufwärtsströmung die Schwerkraft. 3. Der HFS-Schalter sollte nicht in Rohren verwendet werden, in denen die Flüssigkeitstemperatur unter dem Gefrierpunkt liegt. 4. Ein Funkenfänger muss installiert werden, wenn nachgeschaltet ein Schnellschlussventil eingebaut wird. 5. Beachten Sie beim Verdrahten die folgenden Vorsichtsmaßnahmen: - Schlagen Sie niemals mit einem Schraubenschlüssel auf die Schaltergrundplatte, da dies zu Verformungen und Beschädigungen führen kann. - Trennen Sie die Stromversorgung vor jeglichen Verdrahtungs- oder Justierungsarbeiten. - Justieren Sie nur die Mikroschalteranschlüsse und die Erdungsschraube; berühren Sie nicht die anderen Schrauben, um ein Verrutschen des Mikroschalters zu vermeiden. - Verwenden Sie die spezielle Erdungsschraube für die Verdrahtung; entfernen Sie nicht die Befestigungsschrauben. - Die Klinge darf nicht mit der Innenwand des Rohrs oder anderen einengenden Elementen in Berührung kommen, da der Schalter sonst nicht ordnungsgemäß zurückgesetzt wird.
