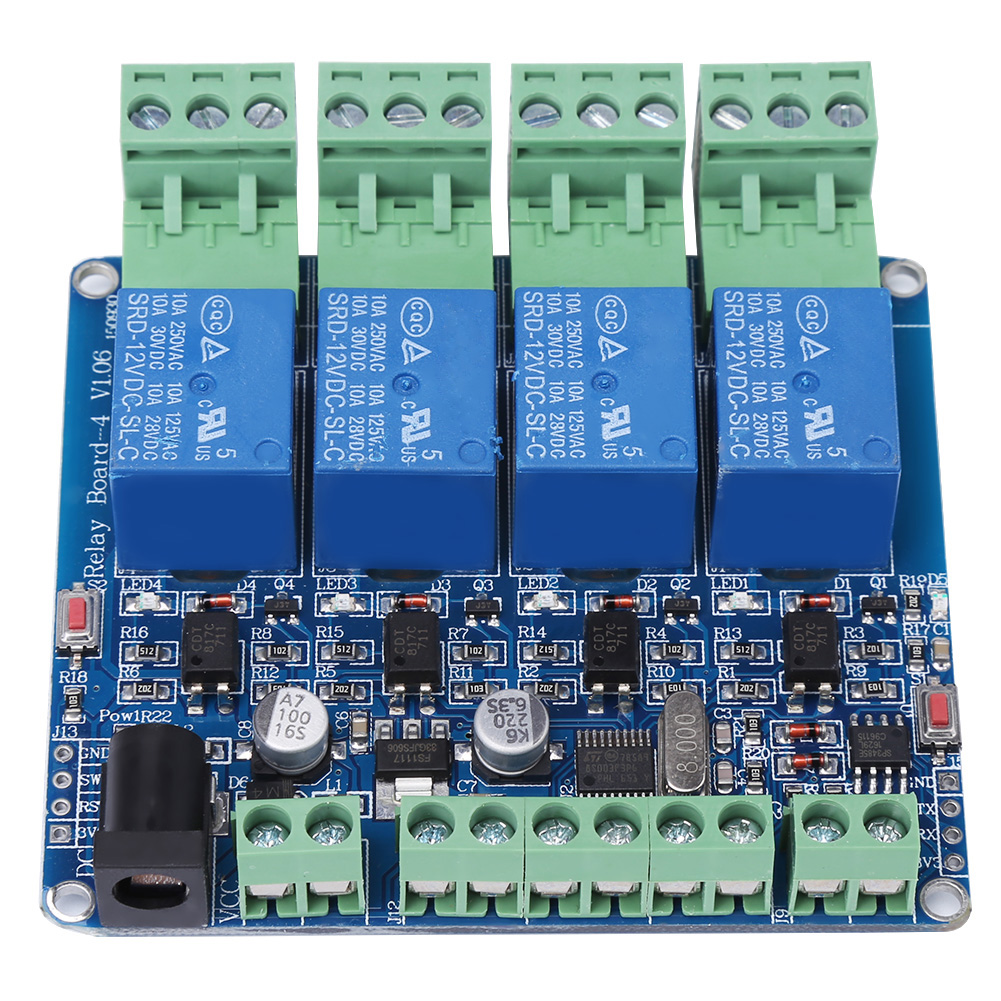

1 Stück 4-kanal-relaismodulplatine Stm8s103f3 Mikrocontroller Rs485 Kommunikation

1. 4-Kanal-Relaisausgang (1 Öffner, 1 Schließer). 2. 4-Kanal-Optikkopplung. 3. 4 Relais mit LED-Beleuchtung. 4. Runder DC-Anschluss und DC-Klemme. Komfortable Stromversorgung (12 V). 5. 4-Kanal-Eingang. Eigenschaften: 4-Kanal-Relaisausgang (1 Öffner, 1 Schließer). 4-Kanal-Optikkopplung. 4 Relais mit LED-Beleuchtung. Runder DC-Anschluss und DC-Klemme. Komfortable Stromversorgung (12 V). 4-Kanal-Eingang. Betriebsanzeige. Benutzer-LED. Spezifikationen: LED-Beleuchtung: Ja. Versorgungsspannung: 12 V. Kanäle: 4. Baudrate: 9600. Mikrocontroller: STM8S103F3. Kommunikationsschnittstelle: RS485. Reset-Taste: Ja. Größe: Ca. 7,8 x 7,7 x 1,8 cm / 3 x 3 x 0,7 Zoll Menge: 1 Stück Gewicht: 85 g Bedienungsanleitung für den Serienassistenten: Nachfolgend die Testanweisungen für Gerät Nr. 1: Relais Nr. 1 geschlossen: 01 06 00 01 01 00 d9 9a Relais Nr. 1 geöffnet: 01 06 00 01 01 01 18 5a Relais Nr. 2 geschlossen: 01 06 00 01 02 00 d9 6a Relais Nr. 1 geöffnet: 01 06 00 01 02 01 18 aa Relais Nr. 3 geschlossen: 01 06 00 01 03 00 d8 fa Relais Nr. 1 geöffnet: 01 06 00 01 03 01 19 3a Relais Nr. 4 geschlossen: 01 06 00 01 04 00 da ca Relais Nr. 1 offen: 01 06 00 01 04 01 1b 0a Alle Ausgänge: 01 06 00 01 00 00 d8 0a Alle Lichter: 01 06 00 01 ff ff d9 ba Referenz: Daten-Download-Adresse: http://pan.baidu.com/s/1mgzKs3I (Die Daten sind auf Chinesisch) Lieferumfang: 1 x 4-Kanal-Relaismodul Hinweis: Bitte erlauben Sie 1-3 cm Abweichung aufgrund manueller Messung. Aufgrund unterschiedlicher Bildschirmeinstellungen und Lichtverhältnisse kann die Farbe des Artikels auf dem Bild vom Original abweichen. Vielen Dank für Ihr Verständnis.
