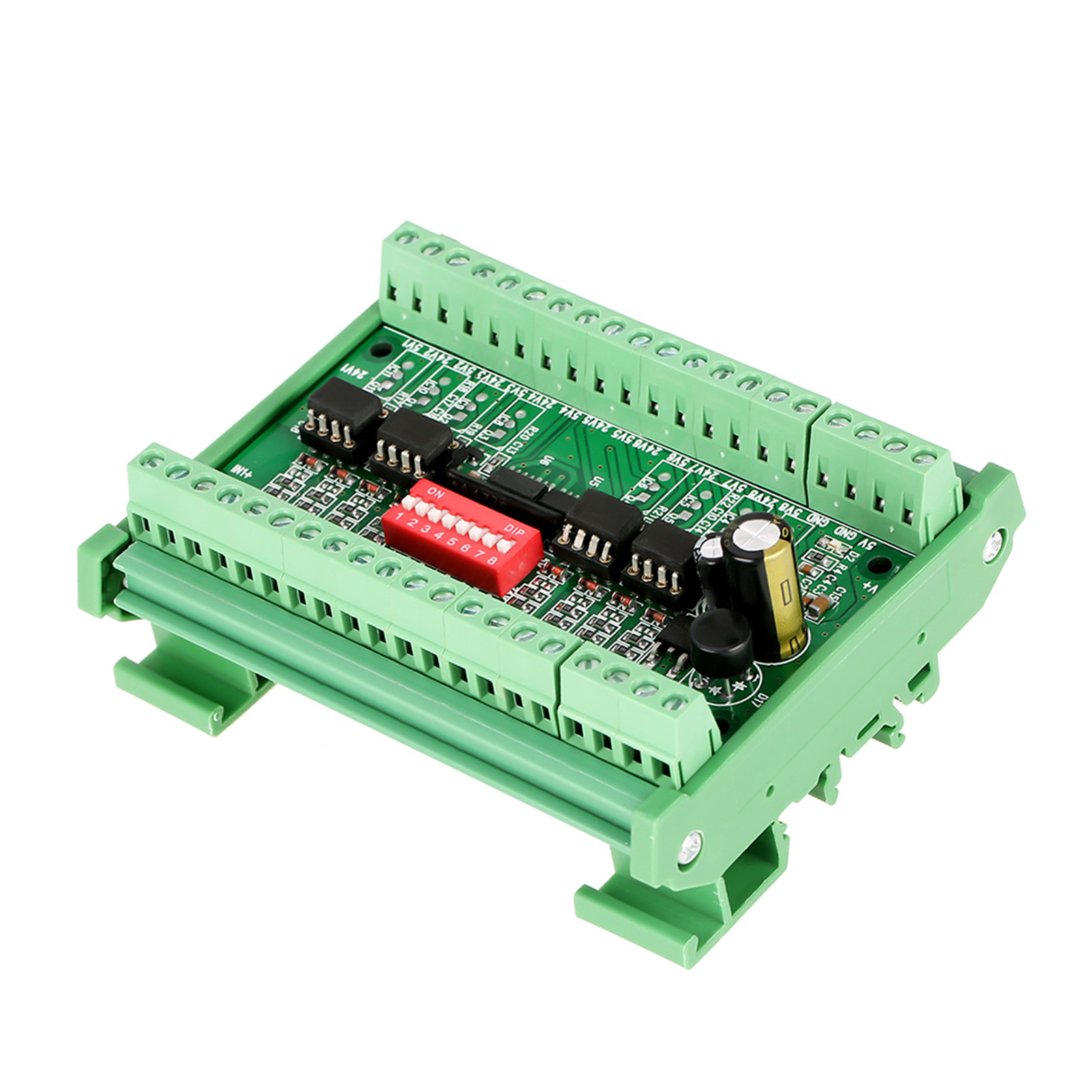

1 Stück 8-kanal Npn/pnp - Npn 5v/24v Rechtecksignalwandler, Pegelwandler 10 Mhz

1. Das Modul kann ein 5-V-Eingangssignal in ein 24-V-Signal oder umgekehrt umwandeln. 2. Es kann außerdem 5-V-Signale auf 5-V- oder 24-V-Signale auf 24-V-Pegel umwandeln und Eingangs- und Ausgangssignal mittels Optokoppler trennen, was die Störfestigkeit der Schaltung verbessert. 3. Der Eingangspegel ist per DIP-Schalter einstellbar. Der 24-V-Ausgang ist ein NPN-Optokoppler mit einem Ausgangsstrom von 100 mA. 4. Es verfügt über eine Wandlungs- und Verstärkungsschaltung, eine gute Signalqualität und eine hohe Ansteuerleistung. 5. Es ist kompatibel mit Kathoden- und Anodenschaltungen und entspricht den europäischen und japanischen SPS-Schnittstellenstandards. Beschreibung: Dieser Pegelwandler dient hauptsächlich zur Angleichung von SPS- oder MCU-Schnittstellen an andere Schaltungen, zur Pegelwandlung externer Signale oder zur Pegelwandlung zwischen Steuerschaltungen. Das Modul kann bis zu 8-Kanal-Signale gleichzeitig umwandeln und verwendet einen Isolationschip mit 10 MHz Bandbreite, der Geschwindigkeit und Signalintegrität gewährleistet. Eigenschaften: Das Modul wandelt Eingangssignale von 5 V auf 24 V oder umgekehrt. Es kann außerdem Signale von 5 V auf 5 V oder von 24 V auf 24 V umwandeln und Eingangs- und Ausgangssignal mittels Optokoppler isolieren, was die Störfestigkeit der Schaltung verbessert. Der Eingangspegel ist per DIP-Schalter einstellbar. Der 24-V-Ausgang ist ein NPN-Optokoppler mit einem Ausgangsstrom von 100 mA. Das Modul verfügt über eine Wandlungs- und Verstärkungsschaltung, eine gute Signalqualität und eine hohe Ansteuerleistung. Es ist kompatibel mit Kathoden- und Anodenschaltungen und entspricht europäischen und japanischen SPS-Schnittstellenstandards. Kompatibel mit AC/DC-Netzteilanschluss, ausgestattet mit einer Betriebsanzeige. Bei einer Ausgangsspannung von 24 V handelt es sich um einen NPN-OC-Ausgang mit einer maximalen Belastbarkeit von 1 A. Der 24-V-Ausgang ist ein OC-Ausgang (NPN-Kollektor offener Stromkreis). Zum Testen des Ausgangs muss ein Widerstand hinzugefügt werden, üblicherweise ein 10-kΩ-Widerstand. Bei der Umwandlung des Signals auf 24 V muss die Eingangsspannung 24 V betragen. Bei der Umwandlung des Signals auf 5 V kann die Eingangsspannung zwischen 7 V und 35 V liegen. Zur Montage können Sie 4 M3-Abstandshalter (nicht im Lieferumfang enthalten) verwenden. Spezifikationen: Modell: 8-5V24V-D Kanäle: 8 Eingang: NPN oder PNP, 5V oder 24V Rechtecksignal Ausgang: NPN 5V oder 24V Rechtecksignal Größe: ca. 11 x 9 x 5 cm Gewicht: ca. 170 g Schalter SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 Eingang 5V: EIN EIN EIN EIN EIN EIN EIN EIN Eingang 24V: AUS AUS AUS AUS AUS AUS AUS Lieferumfang: 1 x Pegelwandler Hinweis: Bitte beachten Sie, dass die neue und die alte Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
