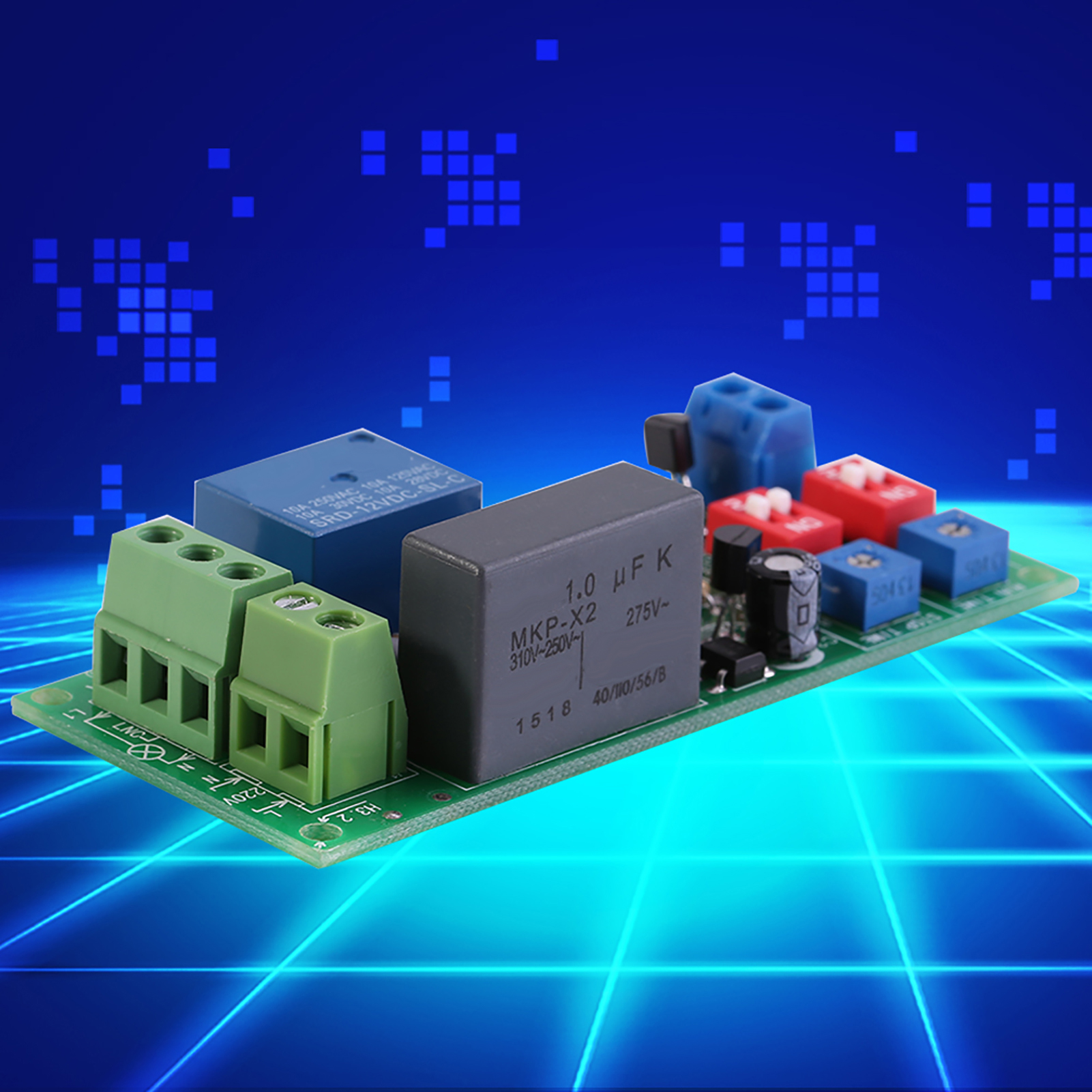

1 Stück Ac100v-250v Einstellbares Unendliches Zyklus-timer-verzögerungs-ein/aus-schalter-relaismodul

1. Es handelt sich um ein hochpräzises, stabiles und zuverlässiges Zeitrelaismodul. 2. Es bietet einen großen einstellbaren Zeitbereich; sowohl die Laufzeit („RUN“) als auch die Stoppzeit sind anpassbar. 3. Das Modul unterstützt eine Start/Stopp-Funktion und arbeitet nach dem Einschalten in einem Endloszyklus. Das Relais schaltet entsprechend der eingestellten Laufzeit und Stoppzeit. 4. Es eignet sich hervorragend zur Steuerung von Hubbewegungen oder wiederholtem Ein- und Ausschalten für Burn-In-Tests von Geräten und Produkten. 5. Es findet breite Anwendung in zeitgesteuerten Geräten, Testschaltungen für Maschinen, intermittierenden Pumpen für Aquarien usw. Weit verbreitet in Zeitschaltuhren, Testschaltungen für Maschinen, intermittierenden Pumpen für Aquarien usw. Spezifikationen: Spannung: AC 100–250 V, Leistung: < 1,0 W, Ausgang: Aktiver Ausgang (Ausgangsspannung entspricht Eingangsspannung), Maximaler Ausgangsstrom: < 10 A, Eingang: Passiver Schaltereingang (grüne LED leuchtet nach dem Einschalten, rote LED nach dem Stopp), Zeitbereich: 0,5 Sek. bis 1000 Min., Zeitgenauigkeit: Maximalwert * 0,001, Eingang (Starttaste): Passiver Schaltereingang (grüne LED leuchtet nach dem Einschalten, rote LED nach dem Stopp). Ein Starteingang ist nicht erforderlich. Verbinden Sie diese beiden Anschlüsse, und die Platine läuft nach dem Einschalten endlos. Abmessungen: 88 x 38 x 22 mm / 3,46 x 1,49 x 0,86 Zoll; Lochabstand: 83 x 33 mm / 3,26 x 1,3 Zoll; Lochdurchmesser: 3,2 mm / 0,12 Zoll. Anleitung: Die Zeit kann im ein- und ausgeschalteten Zustand eingestellt werden. 1. Laufzeit einstellen: Drehen Sie das RUN TIME-Potentiometer im Uhrzeigersinn, um die Laufzeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Mit dem roten Schalter darunter können Sie den Zeitbereich (links: 0–100 oder 0–1000) und die Einheit (rechts: Sek. oder Min.) einstellen. 2. Stoppzeit einstellen: Drehen Sie das STOP TIME-Potentiometer im Uhrzeigersinn, um die Laufzeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Mit dem roten Schalter darunter können Sie den Zeitbereich (links: 0–100 oder 0–1000) und die Einheit (rechts: Sek. oder Min.) einstellen. 3. Startknopf (nicht im Lieferumfang enthalten): Schließen Sie einen Taster an und drücken Sie ihn. Die LED leuchtet auf und zeigt damit den Betriebszustand an. Die Platine läuft automatisch gemäß der eingestellten Laufzeit und Stoppzeit in einer Endlosschleife. Durch erneutes Drücken der Starttaste leuchtet die rote LED auf und signalisiert den Stopp. 4. Beispiel für die Zeiteinstellung: Anforderung: 20 Sekunden Laufzeit, 30 Minuten Stoppzeit, Endlosschleife. Einstellungen: (1) Laufzeitbereich auf 0–100 einstellen; (2) Laufzeiteinheit auf Sekunden einstellen; (3) Laufzeitpotentiometer auf Position 20 (Position 20/100 von links) stellen; (4) Stoppzeitbereich auf 0–100 einstellen; (5) Stoppzeiteinheit auf Minuten einstellen; (6) Stoppzeitpotentiometer auf Position 30 (Position 30/100 von links) stellen. Die Potentiometerposition kann auch über eine Spannungsmessung eingestellt werden. Minimalwert: 0 V, Maximalwert: 5 V. 20/100 * 5 V = 1,0 V; 30/100 * 5 V = 1,5 V V. Hinweis: 1. Verwenden Sie einen Startknopf mit einem Strom von mehr als 0,1 A. 2. Stromschlaggefahr! Das Kabel des Startknopfs führt Hochspannung. Seien Sie vorsichtig! 3. Bitte beachten Sie, dass die neue oder die alte Version dieses Produkts nach dem Zufallsprinzip versendet wird. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. Lieferumfang: 1 x Zeitrelaismodul
