1 Stück Digitaler Motorregler

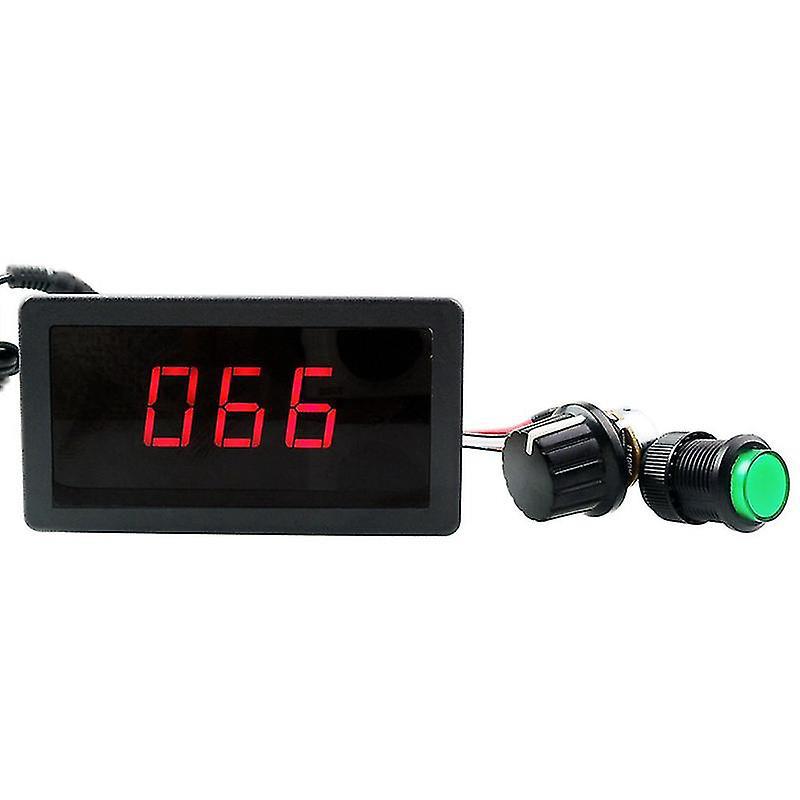

Der Gleichstrommotorregler CCM5D steuert die Drehzahl eines Gleichstrommotors mittels Pulsweitenmodulation (PWM). Das große, 0,56 Zoll große 3-stellige LED-Display ermöglicht die Ablesbarkeit auch unter widrigsten Bedingungen. Der Anzeigebereich des 3-stelligen LED-Displays liegt zwischen 000 und 100. (Beispiel: Die Anzeige 066, wie in Abbildung 1, bedeutet einen PWM-Ausgangs-Tastgrad von 66 %.) Eigenschaften: - Farbe: Siehe Abbildungen. Größe: Ca. 8 × 4,2 × 2,4 cm (L × B × H). - Eingangsspannung: 6–30 V DC. - PWM-Frequenz: 16 kHz; Tastgrad einstellbar: 0–100 %. - Maximale Ausgangsleistung: 240 W. - Maximaler Dauerstrom: 5 A (Spitzenstrom 8 A). - Einstellbereich: 0–100 %. Geeignet für Gleichstrommotoren (oder Gleichstromlasten) bis 5 A, Spitzenstrom 8 A. Mit Druckknopf. Zum Schließen drücken, dann zum Öffnen. Bedienungsanleitung: Vor dem Anschließen des Reglers sicherstellen, dass die Stromversorgung ausgeschaltet ist. Warnung: Plus- und Minuspolung der Lasten NICHT vertauschen. Dies beschädigt den Regler. Zum Ändern der Motordrehrichtung die Plus- und Minusleitung des Motors vertauschen. 1. Schließen Sie die Kabel gemäß Schaltplan (Abbildung 7) an. 2. Schalten Sie die Stromversorgung ein und stellen Sie das Potentiometer ein. 3. Die LED-Anzeige zeigt das Tastverhältnis des PWM-Ausgangs an. 4. Durch Drücken des Knopfes wird der Regler geschlossen, durch erneutes Drücken geöffnet.
