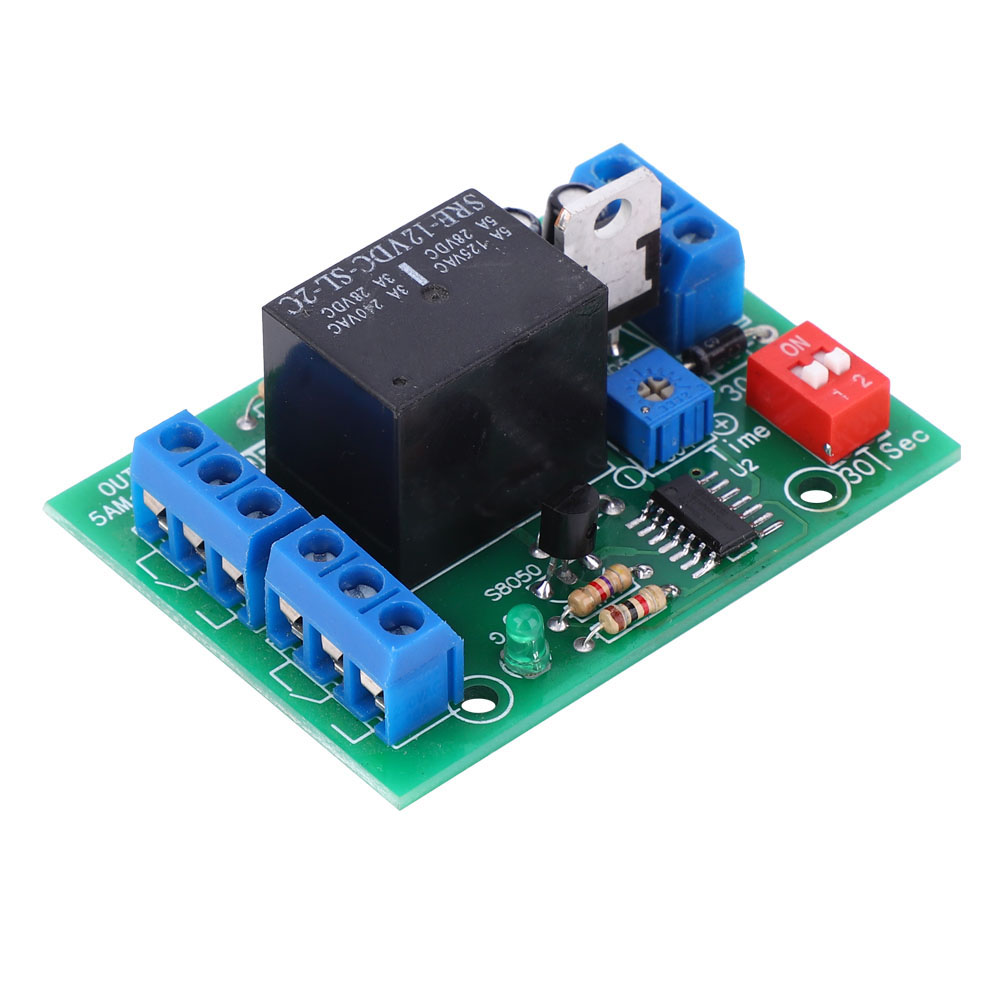

10–16 V Zeitverzögerungsrelais, 2-kanal-dpdt-zeitverzögerungsschalter

1. Zeitgesteuerte Abschaltung bei Stromausfall: Signal vorhanden = Aktivierung, Signal nicht vorhanden = Deaktivierung. 2. Zwei Ausgangskontakte. 3. Maximalstrom von 5 A pro Kanal. 4. Einstellbarer Zeitverzögerungsbereich: 0–30 s / 0–300 s, Einheit: Sekunde/Minute. 5. Zeitverzögerungseinstellung über Potentiometer. Produkttyp: Zeitverzögerungsrelaismodul. Spannung: 12 V DC (10–16 V). Leistungsaufnahme: 1,5 V, Mindeststrom 0,1 mA. V+-Anschluss: Pluspol der Stromversorgung. GND-Anschluss: Minuspol der Stromversorgung, gleichzeitig Bezugsmasse für die Signalspannung. IN-Anschluss: Signalspannungseingang, Pegel 1,5 V, mit Unsicherheit im Zwischenbereich. Hält Spannungen bis zu 30 V stand. NO1: Relaiskontakt Nr. 1. NC1: Relaiskontakt Nr. 1. COM1: Gemeinsamer Anschluss 1 des Relaiskontakts. NO2: Relaiskontakt Nr. 2. NC2: Relaiskontakt Nr. 2. COM2: Gemeinsamer Anschluss 2 des Relaiskontakts. Einstellung des Verzögerungsbereichs: Bei der Einstellung „30“ ist die Verzögerung von 0 bis 30 Minuten einstellbar. Bei der Einstellung „300“ ist die Verzögerung von 0 bis 300 Minuten einstellbar. Einstellung des Verzögerungswerts: Drehen Sie den Einstellwiderstand gegen den Uhrzeigersinn, um die Verzögerung zu verringern, und im Uhrzeigersinn, um sie zu erhöhen. Einstellung der Zeiteinheit: Bei der Einstellung „Sek.“ wird die Zeit in Sekunden angezeigt. Bei der Einstellung „Min.“ wird die Zeit in Minuten angezeigt. Beispiel: Für eine Verzögerung von 50 Minuten: 1. Stellen Sie den Verzögerungsbereich auf 300 ein. 2. Stellen Sie die Zeiteinheit auf „Min.“ ein. 3. Stellen Sie den einstellbaren Widerstand auf 50 Ω ein. Anwendung: Verwendung mit einem Endschalter und einem Präsenzmelder für: 1. Automatisches Schließen von Türen nach einer Zeitverzögerung; 2. Überwachung von Produktionsunterbrechungen in einer Montagelinie; 3. Überwachung von Unterbrechungen des Wasser-/Luftstroms. 1 Zeitverzögerungsrelaismodul.
