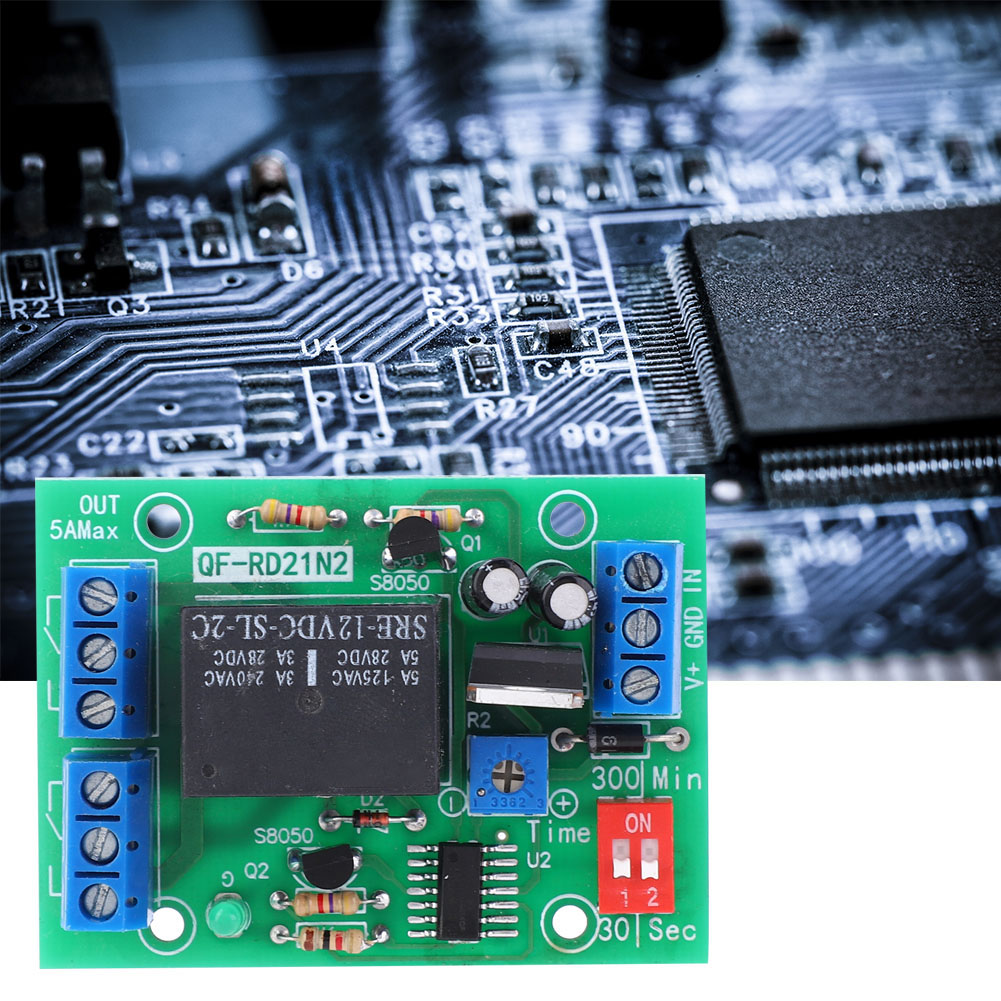

10-16v Verzögerungsrelaismodul Mit Dpdt-2-kanal-ausgang

1. Verzögerte Abschaltung bei Stromausfall: Signal vorhanden – EIN, kein Signal – verzögert AUS. 2. Doppelte Ausgangskontakte. 3. Maximalstrom pro Kanal: 5 A. 4. Einstellbarer Zeitbereich: 0–30/0–300 Sekunden/Minute. 5. Verzögerungszeit über Drehen des Widerstands einstellen. Produkttyp: Verzögerungsrelaismodul. Spannung: 12 V DC (10–16 V). Leistungsaufnahme: < 1,0 W. Ausgang: Passiver Ausgang (potentialfreier Kontakt), zwei Relaisausgänge (Öffner + Schließer). Maximalstrom pro Gruppe: 5 A. Lebensdauer: 100.000 Schaltzyklen. Eingang: Spannungssignal, gültiges Signal ab 1,5 V, Stromstärke mindestens 0,1 mA. Anschluss V+: Stromversorgung +. GND: Stromversorgung -, dient auch als Referenzmasse für die Signalspannung. IN: Signaleingang, niedriger Pegel unter 1 V, hoher Pegel über 1,5 V, dazwischenliegende Werte sind nicht eindeutig. Spannungsfestigkeit bis 30 V. NO1: Relais-Öffnerkontakt 1. NC1: Relais-Schließerkontakt 1. COM1: Gemeinsamer Anschluss 1 des Relaiskontakts. NO2: Relais-Öffnerkontakt 2. NC2: Relais-Schließerkontakt 2. COM2: Gemeinsamer Anschluss 2 des Relaiskontakts. Zeitbereichseinstellung: Bei Position 30 ist der Bereich 0–30 einstellbar. Bei Position 300 ist der Bereich 0–300 einstellbar. Zeitwerteinstellung: Drehen Sie den Einstellwiderstand gegen den Uhrzeigersinn, um die Zeit zu verringern, und im Uhrzeigersinn, um sie zu erhöhen. Zeiteinheitseinstellung: Bei Position „Sek.“ ist die Einheit Sekunden. Bei Position „Min.“ ist die Einheit Minuten. Beispiel: Für eine Verzögerung von 50 Minuten: 1. Stellen Sie den Zeitbereich auf Position 300. 2. Stellen Sie die Zeiteinheit auf Position „Min.“ ein. 3. Stellen Sie den Einstellwiderstand auf Position 50 ein. Anwendung: Verwendung mit Endschalter und Induktionsschalter zur Realisierung von: 1. Automatischem Türschließen nach Zeitablauf 2. Überwachung von Produktionsunterbrechungen in der Montagelinie 3. Überwachung von Wasser-/Luftstromunterbrechungen 1 x Verzögerungsrelaismodul
