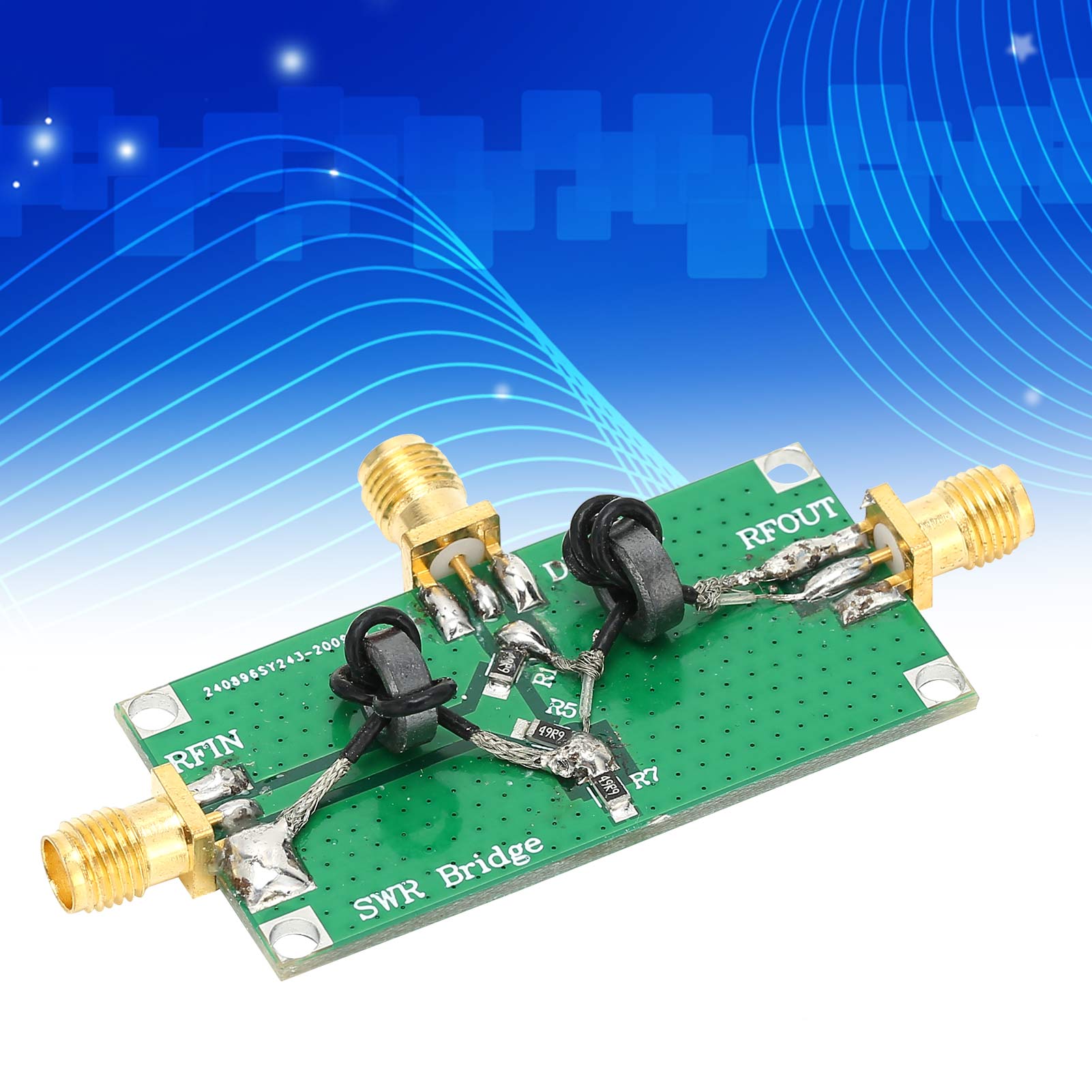

10-3000 Mhz Swr-brückenmodul, Reflexionsbrücke, Swr-brücke, Hf-brücke, Richtbrücke

Willkommen in unserem Shop! Diese VSWR-Brücke ist ein unverzichtbares Werkzeug für HF-Netzwerkmessungen. Das reflektierte Ausgangssignal enthält sowohl Amplituden- als auch Phaseninformationen und ermöglicht so eine präzise Analyse. Sie bietet einen breiten Frequenzbereich von 1 MHz bis 3 GHz mit einem relativ flachen Frequenzgang zwischen 1 MHz und 2,6 GHz und einer hohen Richtwirkung von mindestens 30 dB. Diese Brücke findet breite Anwendung bei der Antennenabstimmung und -messung sowie in Hochfrequenzschaltungen, Radio-, Fernseh- und Kommunikationsgeräten. Die Leiterplatte besteht aus einer 1,6 mm dicken, doppelseitigen Folie mit einer vollflächigen Zinnbeschichtung für eine stabile Funktion. Die maximale Eingangsleistung beträgt ≤ 0,2 W und gewährleistet so eine gute Übertragung sowohl bei niedrigen als auch bei hohen Strömen. Produktdetails: - Artikeltyp: VSWR-Brücke - Material: Leiterplatte - Frequenzbereich: 1 MHz ~ 3 GHz (1 MHz ~ 2,6 GHz relativ flach) - Wellenwiderstand: 50 Ω - Richtwirkung: ≥ 30 dB - Maximale Eingangsleistung: ≤ 0,2 W Lieferumfang: 1 x VSWR-Brücke
