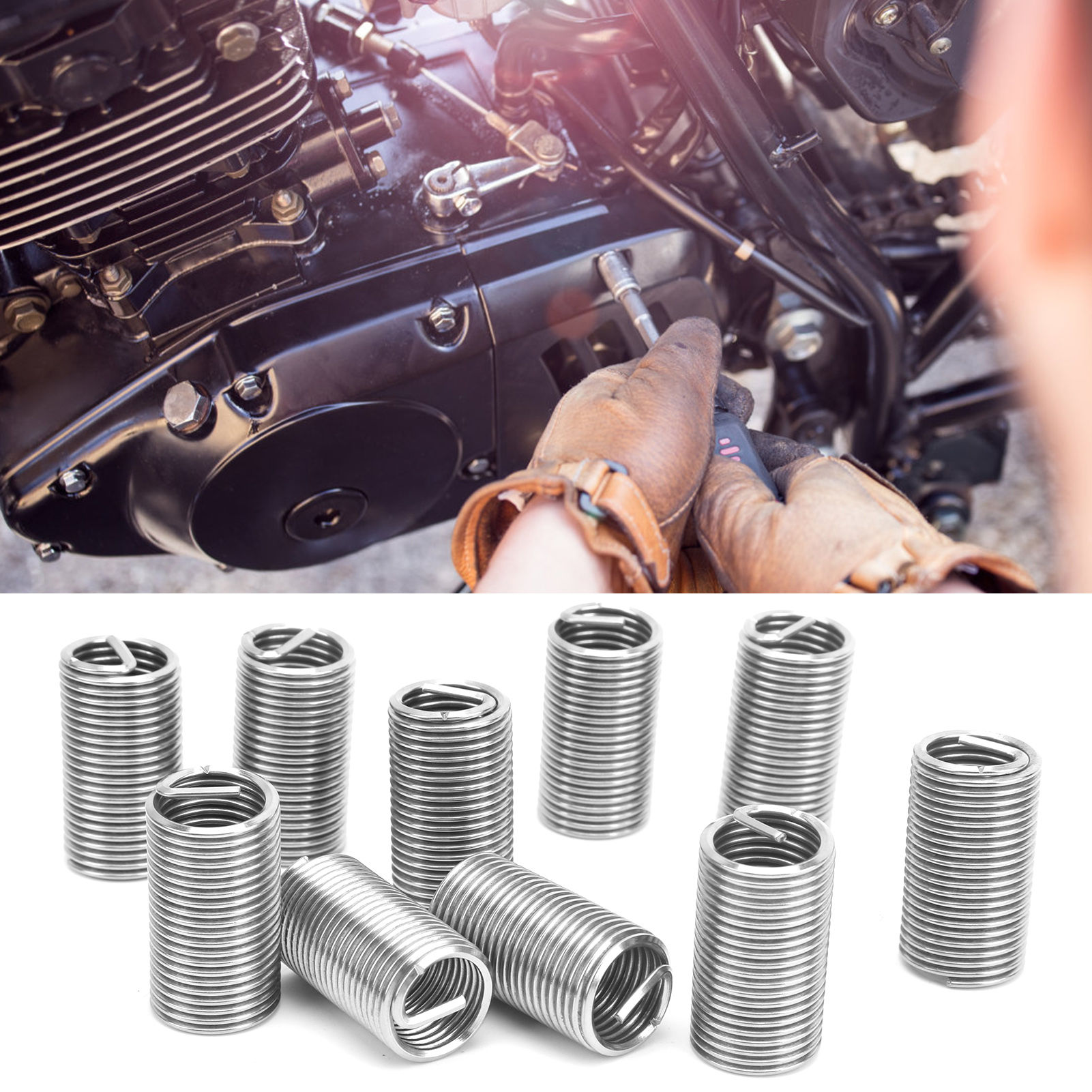

10 Gewindeeinsätze M162, 3d-gewindeschutz- Und Reparaturhülsen

Willkommen in unserem Shop! Diese M16x2-Gewindeeinsätze aus Edelstahl sind hochfeste, verschleißfeste und hochpräzise Befestigungselemente zur Herstellung eines Standard-Innengewindes. Sie ermöglichen die wirtschaftliche Reparatur beschädigter Gewindebohrungen, die Umstellung zwischen metrischen und zölligen Gewinden sowie die Verbesserung der Festigkeit und Haltbarkeit von Gewinden in Materialien mit geringer Festigkeit wie Aluminium, Zink, Kupfer, Kunststoff und technischen Kunststoffen. **Produktdetails:** - **Typ:** Gewindeeinsätze - **Material:** SUS304 (Edelstahl) - **Modell:** M16x2 - **Gewindespezifikation:** M16x2 (mm) - **Außendurchmesser vor der Montage:** Ca. 18,8 ~ 19,4 mm / 0,7 ~ 0,8 Zoll - **Bohrdurchmesser für die Installation:** Ca. 16,5 mm / 0,6 Zoll - **Länge nach der Installation (verfügbare Optionen):** - 1D: Ca. 16 mm / 0,6 Zoll - 2D: Ca. 32 mm / 1,3 Zoll - 3D: Ca. 48 mm / 1,9 Zoll - **Anzahl der Umdrehungen vor der Montage:** 6,3 / 13,7 / 21,2 **Packungsinhalt:** - 10 x Gewindeeinsätze **Spezifikationsbeschreibung:** Beispielsweise bedeutet M3x0,5x1,5D, dass nach der Montage das Innengewinde M3, die Steigung 0,5 und die Länge das 1,5-fache des Durchmessers beträgt (d. h. 1,5 x 3 = 4,5 mm). Die Längenangabe bezieht sich hier auf die Länge nach der Montage. **Gebrauchsanweisung:** 1. **Bohren:** Verwenden Sie einen Bohrer der in der Parametertabelle angegebenen Größe. Stellen Sie sicher, dass das Bohrloch nicht konisch ist. Entfernen Sie die Späne mit Druckluft. Die Senkung sollte 0,4 Steigung nicht überschreiten. 2. **Gewindeschneiden:** Verwenden Sie einen speziellen Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge des Einsatzes sein. Entfernen Sie Späne mit Druckluft. Überprüfen Sie die Genauigkeit mit einer speziellen Lehre. 3. **Einbau:** Setzen Sie den Einsatz in den Einschraubschlüssel ein. Führen Sie den Schaft des Einsatzes in die Führungsnut des Schlüssels ein und drehen Sie den Griff, um den Einsatz in das Loch zu schrauben. Verwenden Sie für Einsätze ab M14x2 ein einfaches T-Nut-Werkzeug. Vermeiden Sie senkrechten Druck, um ein Überspringen der Zähne zu verhindern. 4. **Entfernen des Griffs:** Verwenden Sie einen Brechstift, um den Griff zu brechen. Schlagen Sie mit einem Hammer von ca. 200 g darauf. Drehen Sie den Schlüssel nicht in die entgegengesetzte Richtung, da dies den Schaft beschädigen könnte. 5. **Demontage:** Bei Montageproblemen (z. B. übersprungenen Zähnen) verwenden Sie einen speziellen Ausdreher, um den Einsatz zu entfernen.
