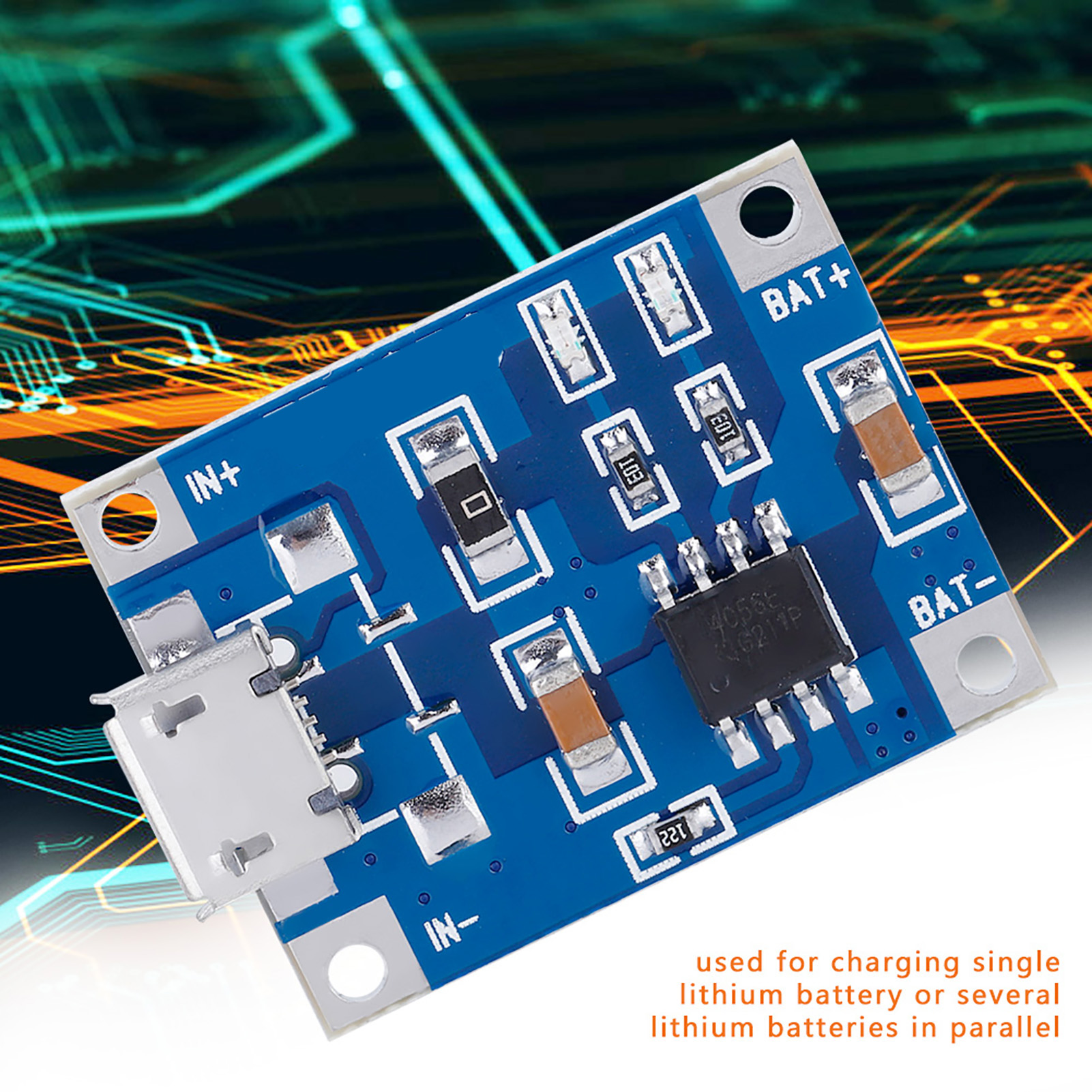

10 Stück Micro-usb 1a Lithium-akku-ladegerät-schutzmodul-ladeplatine

1. Neu und hochwertig. 2. Dieses Modul dient zum Laden eines einzelnen Lithium-Akkus oder mehrerer Lithium-Akkus parallel. Der Ladeanschluss wird über USB mit Strom versorgt. 3. Der Eingang mit Micro-USB-Buchse ermöglicht den direkten Anschluss an ein Micro-USB-Handyladegerät zum Laden des Lithium-Akkus. 4. Es verfügt außerdem über Lötstellen für die Verdrahtung, was das Selberbauen sehr erleichtert. 5. Das Modul kann zum Laden und Entladen von 3,6-V- und 3,7-V-18650-Akkus sowie Lithium-Polymer-Akkus verwendet werden. Spezifikation: Eingangsspannung: 5 V, Ladeabschaltspannung: 4,2 V ±1 %, Maximaler Ladestrom: 1000 mA, Tiefentladeschutzspannung: 2,5 V, Überstromschutzstrom: 3 A, Größe: 2,5 x 2 cm, Menge: 10 Stück, Gewicht: ca. 27 g, Stromeinstellung RPROG (k) IBAT (mA): 30, 50, 20, 70, 10, 130, 5, 250, 4, 300, 3, 400, 2, 580, 1,66, 690, 1,5, 780, 1,33, 900, 1,2, 1000. Lieferumfang: 10 x Ladeplatinen. Hinweis: Beim ersten Anschluss an eine Batterie kann es vorkommen, dass zwischen OUT+ und OUT- keine Spannung anliegt. In diesem Fall muss die Schutzschaltung durch Anschluss an 5 V aktiviert werden. Die Schutzschaltung muss aktiviert werden, wenn der Akku von B+ und B- getrennt und wieder angeschlossen wird. Der Ausgangsstrom des Ladegeräts sollte mindestens 1 A betragen, da sonst der Ladevorgang möglicherweise nicht ordnungsgemäß funktioniert. Die Micro-USB-Buchse und die daneben liegenden Lötpads mit den Bezeichnungen „+“ und „-“ dienen als Stromeingang und müssen an 5 V angeschlossen werden. B+ wird mit dem Pluspol des Akkus, B- mit dem Minuspol verbunden. OUT+ und OUT- werden an die Last, z. B. eine Powerbank oder andere Verbraucher, angeschlossen. Schließen Sie den Akku an B+ und B- und anschließend das Ladegerät an die Micro-USB-Buchse an. Die rote LED leuchtet während des Ladevorgangs, die grüne LED signalisiert, dass der Akku vollständig geladen ist. Hinweis: 1. Das Amperemeter zur Strommessung darf nur in Reihe an den 5-V-Eingang der Platine angeschlossen werden. 2. Der Ladestrom sollte idealerweise das 0,37-fache der Akkukapazität betragen, z. B. 400 A für einen 1000-mAh-Akku. 3. Die Ladekabel dürfen weder zu dünn noch zu lang sein, da dies zu einem hohen Widerstand führt. 4. Stellen Sie einen guten Kontakt zur Batterie sicher. 5. Bei einer Eingangsspannung von beispielsweise 5,2 V oder 5,5 V kann der Ladestrom unter 1000 mA fallen. Dies ist normal. Die hohe Spannung führt zu einer Erwärmung des Chips, woraufhin der Ladestrom automatisch reduziert wird, um den Chip vor Beschädigung zu schützen. Eine Chiptemperatur von 60 °C im Betrieb ist normal. 6. Verpolung am Ausgang (Batterie) führt zur Beschädigung des Chips. Bitte beachten Sie dies.
