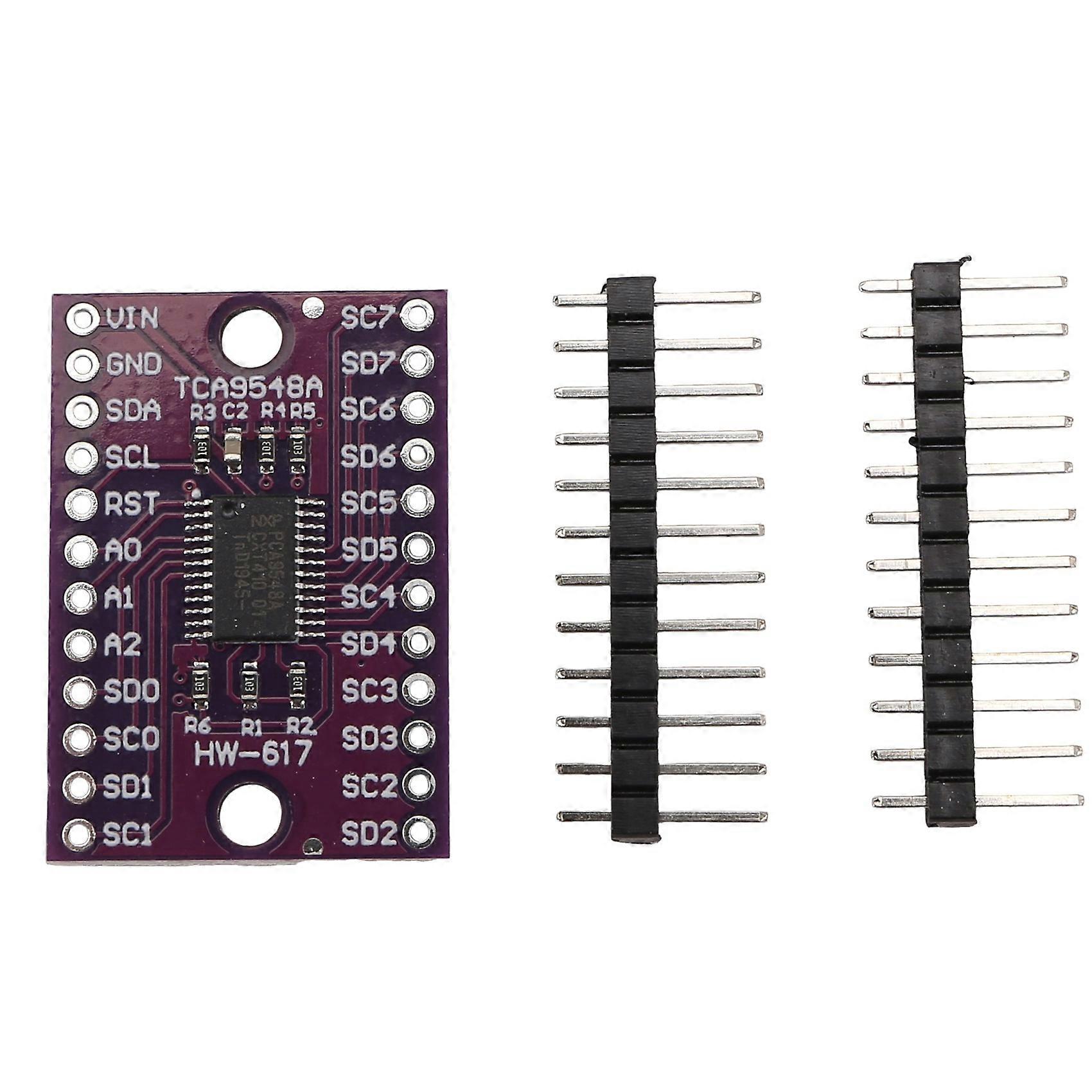

10 Stück Tca9548a I2c Iic Multiplexer Breakout Board Modul 8 Kanal Erweiterungs-entwicklungsboard Für Arduino

Der TCA9548A-Adapter wird zur normalen Kommunikation und Nutzung mit mehreren I2C-Geräten mit identischen Adressen am selben I2C-Port der Hauptsteuerplatine verbunden. Ein Expander verfügt über acht I2C-Schnittstellen und acht bidirektionale Transferschalter, die über den I2C-Bus gesteuert werden können. Das bedeutet, dass nach dem Umschalten eines Expanders acht identische Adressen an denselben I2C-Port angeschlossen werden können. Im Normalbetrieb hat der 8-Kanal-Expander die Standardadresse 0x70. Diese kann je nach Bedarf im Bereich von 0x70 bis 0x77 eingestellt werden. Theoretisch lassen sich acht Expander im Adressbereich von 0x70 bis 0x77 kaskadieren, wobei jeder Expander acht Geräte mit derselben Adresse verbinden kann. Dies realisiert denselben I2C-Port und verbindet 64 Geräte mit derselben Adresse, die dann normal genutzt werden. Das Erweiterungsboard TCA9548A ist kompatibel mit dem I²C-Bus und dem Systemmanagementbus (SMBus), verfügt über einen aktiven Low-Reset-Eingang, unterstützt das Einfügen von Modulen, hat einen geringen Standby-Strom, ist beim Einschalten störungsfrei und unterstützt Spannungen zwischen 1,8 V, 2,5 V, 3,3 V und 5 V. Es bietet Pegelumsetzung und ist ein I²C/IIC-Multiplexer-Breakout-Board. Je nach Inhalt der programmierbaren Steuerregister kann ein einzelner SCn/SDn-Kanal oder eine Kanalkombination ausgewählt werden. Bei einem Timeout oder anderen Fehlfunktionen kann der Systemmaster den TCA9548A durch Setzen des /RESET-Eingangs auf Low zurücksetzen. Ebenso deaktiviert ein Power-On-Reset alle Kanäle und initialisiert die I²C/SMBus-Zustandsmaschine. Reset und Initialisierung können auch durch Setzen des /RESET-Eingangs erreicht werden, ohne dass das Gerät ausgeschaltet werden muss. Der Schalter verfügt über ein Einschaltgatter, sodass der VCC-Pin zur Begrenzung der maximalen Hochspannung durch den TCA9548A verwendet werden kann. CJMCU-9548 TCA9548: Durch die Begrenzung der maximalen Hochspannung können unterschiedliche Busspannungen an jedem Kanalpaar verwendet werden, sodass 1,8-V-, 2,5-V- oder 3,3-V-Komponenten ohne zusätzlichen Schutz mit 5-V-Komponenten kommunizieren können. Für jeden Kanal sind externe Pull-up-Widerstände erforderlich.
