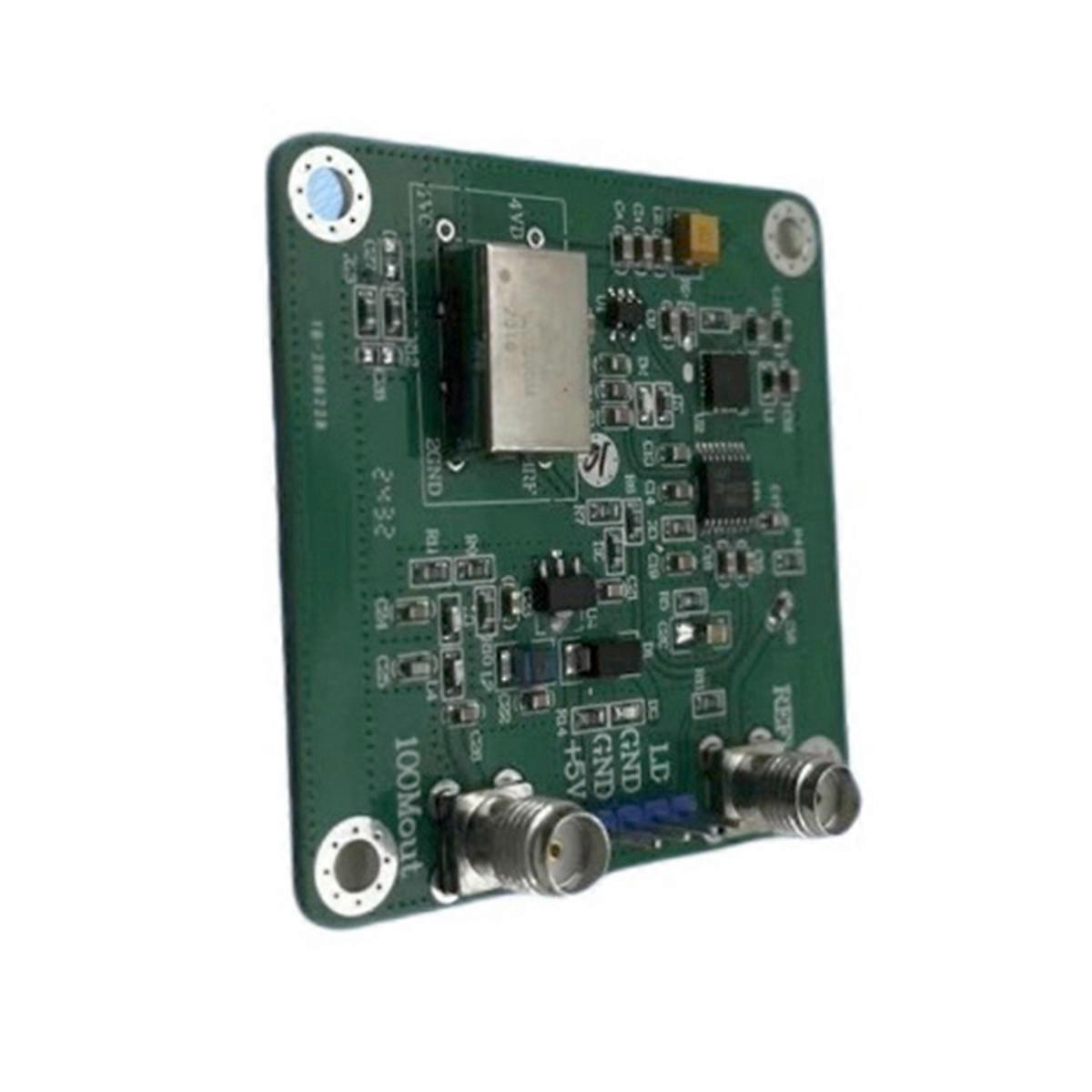

100-mhz-quarzoszillator Mit Geringem Phasenrauschen

Willkommen in unserem Shop! 1. Der phasenverriegelte Frequenzvervielfacher-Quarzoszillator nutzt die Technologie der phasenverriegelten Frequenzsynthese. 2. Sein Hauptmerkmal ist, dass der spannungsgesteuerte Schleifenoszillator einen spannungsgesteuerten Quarzoszillator verwendet, der ein geringeres Phasenrauschen als herkömmliche spannungsgesteuerte Oszillatoren aufweist. Dadurch kann die Phasenregelschleife eine bessere Phasengenerierung am fernen Ende erzielen. 3. Dank des Schleifenfilters ist das Phasenrauschen des phasenverriegelten Quarzoszillators am nahen Ende mit der Phasengenerierung des Referenzsignals verknüpft und wird um den Faktor 20 log N reduziert. Das Phasenrauschen am fernen Ende wird durch die Phasengenerierung des spannungsgesteuerten Quarzoszillators bestimmt. Ein- und Ausgang: SMA-K. Eingangssignal: 10 MHz bei 0 dBm. Ausgangssignal: 100 MHz bei 14 dBm. Oberwellenunterdrückung: ≥ 60 dBc. Störsignalunterdrückung: ≥ 75 dBc. Stromversorgung: +5 V ± 5 %, Stromstärke < 200 mA. Einrastanzeige: Diode D3 leitet. Auch ohne Eingangssignal kann ein 100-MHz-Signal erzeugt werden, dessen Frequenz jedoch um ca. 200 kHz höher liegt. Farbe: Grün. Material: Leiterplatte. Lieferumfang: 1 x rauscharmer Quarzoszillator. Weitere Produkte sind nicht enthalten. Hinweis: Aufgrund von Lichtreflexionen und unterschiedlichen Bildschirmeinstellungen kann es zu leichten Farbabweichungen zwischen dem abgebildeten und dem tatsächlichen Produkt kommen. Die Messabweichung beträgt +/- 1 bis 3 cm.
