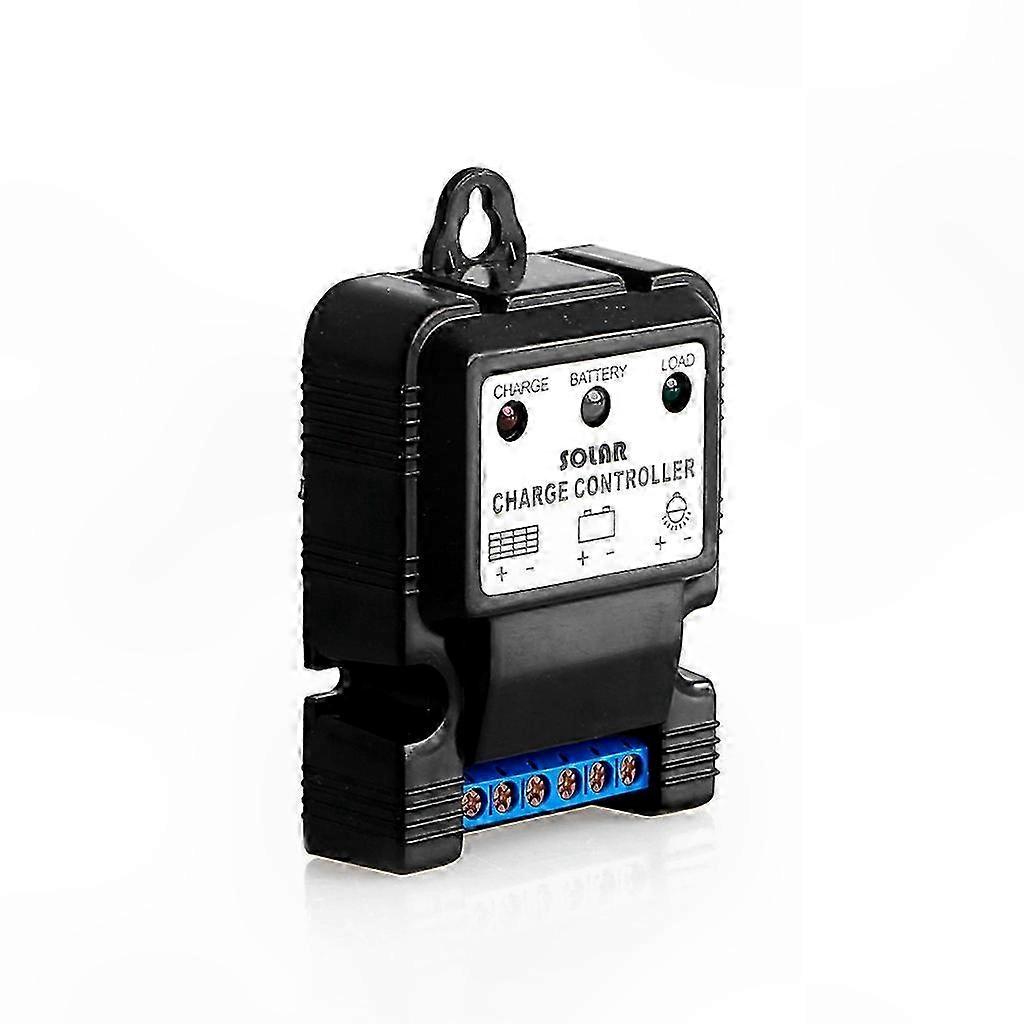

10a 6v/12v Pwm-solarladeregler Für Batterien, Automatischer Solarmodulregler, Regler/ladegerät

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Solarladeregler – brandneu und für zuverlässige Leistung entwickelt. Hergestellt aus robustem Kunststoff, die Farbe ist auf den Produktfotos dargestellt. Dieses Gerät arbeitet mit einer Systemspannung von 6 V oder 12 V und einem Ausgangsstrom von 10 A. Es unterstützt eine maximale Leistung von 60 W bei 6 V und 120 W bei 12 V und ist somit ideal für verschiedene Solaranlagen. Technische Daten: - Überlast- und Kurzschlussschutz: Ja - Leerlaufverlust: ≤ 5 mA - Spannungsabfall unter Last: ≤ 0,2 V - Spannungsabfall bei Entladung: ≤ 0,1 V - Schutzart: IP30 - Betriebstemperatur: -40 °C bis 55 °C Installations- und Bedienungsanleitung: 1. Bestimmen Sie zunächst den Ausgangsmodus des Reglers. Die Werkseinstellung ist der Normalbetrieb. Um den reinen Lichtsteuerungsmodus oder den Lichtsteuerungsmodus mit Timer zu konfigurieren, öffnen Sie das Gehäuse und stellen Sie den DIP-Schalter ein, um den Entlademodus zu ändern. Wenn der „Ein“-Schalter auf 1 und der „Aus“-Schalter auf 0 steht, entspricht dies dem Normalbetriebsmodus bzw. der reinen Lichtsteuerung. 2. Schließen Sie zuerst die Batterie an. Bei korrekter Verbindung leuchtet die Batterieanzeige auf. 3. Schließen Sie anschließend die Kabel des Solarpanels an. Bei korrekter Verbindung leuchtet oder blinkt die Ladeanzeige nach Sonneneinstrahlung 10 Sekunden lang. Andernfalls überprüfen Sie die Verbindungen. 4. Stellen Sie sicher, dass das Solarpanel im Freien direkter Sonneneinstrahlung ausgesetzt ist. 5. Schließen Sie die Last zuletzt an. Achtung: Verpolung kann die LED beschädigen. Bitte beachten Sie die Polarität (Plus und Minus), um eine Verpolung zu vermeiden. Abmessungen: Siehe Abbildungen. Lieferumfang: 1 Controller (ohne Einzelhandelsverpackung). Hinweis: Aufgrund unterschiedlicher Monitoreinstellungen kann die tatsächliche Farbe des Artikels leicht von den Abbildungen abweichen. Vielen Dank für Ihr Verständnis!
