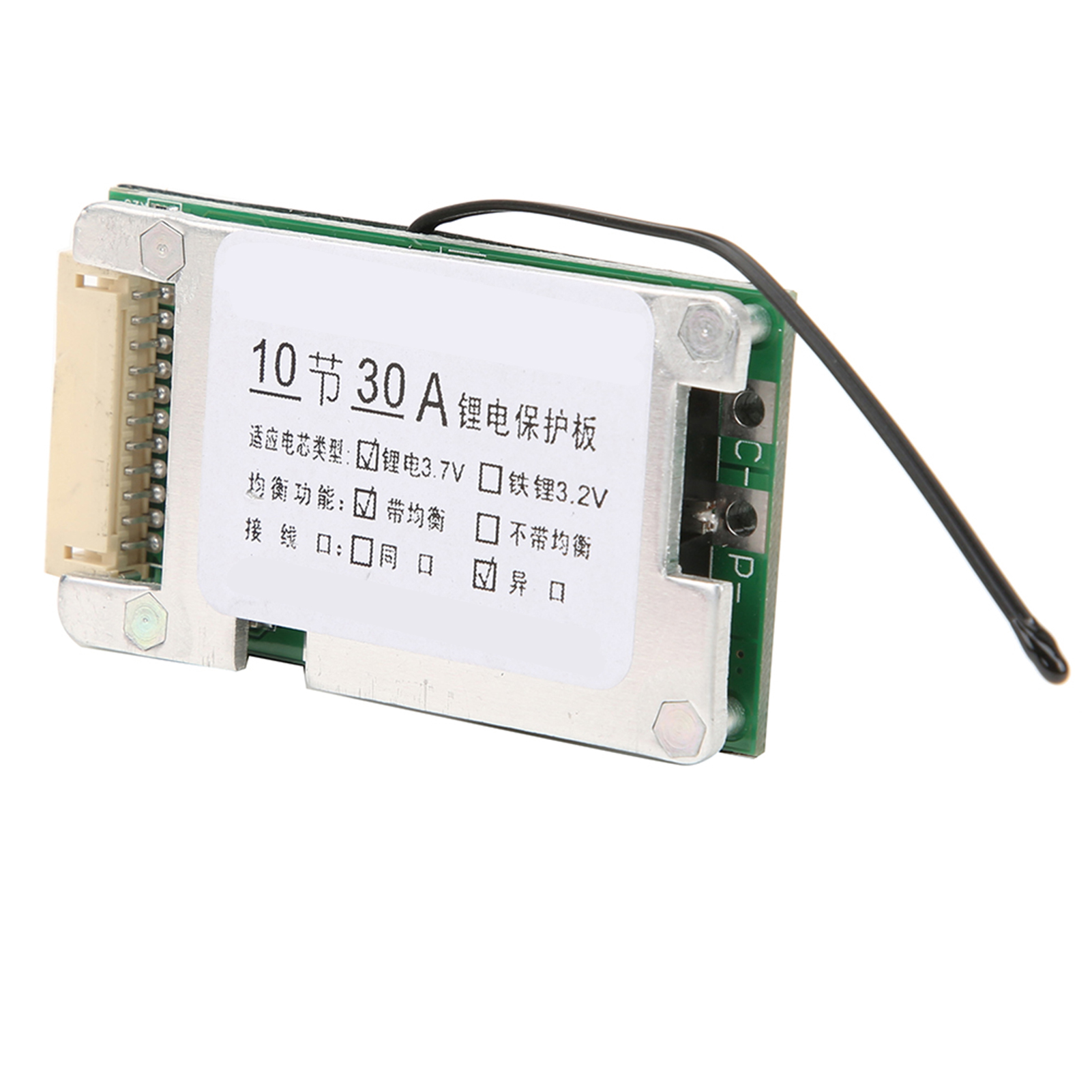

10s 36v 30a Li-ionen-zelle 18650 Batterieschutz-bms-leiterplatte Mit Balancierfunktion

1. Die Schutzplatine ist für 10 in Reihe geschaltete Lithium-Ionen-Akkus geeignet und kann für 3,7-V-Ternärbatterien, Mangan- und Kobalt-Säure-Akkus verwendet werden. 2. Sie verfügt über eine Balancerfunktion, die sicherstellt, dass alle Akkuzellen gleichzeitig vollständig geladen werden. 3. Sie bietet Schutz vor Überladung, Tiefentladung und Kurzschluss. 4. Sie eignet sich für Elektroautos, Elektrofahrzeuge, Skateboards, Wechselrichter usw. 5. Sie ist für verschiedene Akkutypen geeignet, sicher, zuverlässig und einfach zu bedienen. Es eignet sich für Elektroautos, Elektrofahrzeuge, Skateboards, Wechselrichter usw. Es ist für verschiedene Batterietypen geeignet, sicher, zuverlässig und einfach zu bedienen. Spezifikationen: Anwendbare Spannung: 36 V, Anwendbare Leistung: < 1000 W, Maximaler Betriebsstrom: 30 A, Maximaler Dauerstrom: 20 A, Tiefentladeschutzspannung: 2,6 V, Überladeschutzspannung: 4,25 V, Ladestrom: Maximal 10 A, Ausgleichsspannung: 4,2 V, Gewicht: 46 g. Verdrahtungsschritte für die BMS-Schutzplatine: 1. Schließen Sie die Batterien in Reihe an. 2. Stellen Sie sicher, dass die Spannung jedes Strangs gleich ist (die Differenz zwischen der höchsten und der niedrigsten Spannung sollte idealerweise innerhalb von 0,1 V liegen) und der Spannungsbereich zwischen 3,2 und 4,0 V liegt. 3. Schließen Sie zuerst das Verteilerkabel gemäß dem Schaltplan an und stecken Sie den Kabelanschluss erst nach Überprüfung der korrekten Steckverbindung in den Anschluss der Platine (schließen Sie zuerst die Batterie an, dann die Platine; die Reihenfolge darf nicht umgekehrt werden). 4. Prüfen Sie, ob die Gesamtspannung zwischen den Anschlüssen C und P an der Batterie der Gesamtspannung der Batterie entspricht. Ist dies der Fall, funktioniert die Platine ordnungsgemäß. 5. Löten Sie den Minuspol B- der Batterie an den mit B- gekennzeichneten Anschluss auf der Platine. 6. Verbinden Sie sowohl den Minuspol des Batterieausgangs als auch den Minuspol des Ladeanschlusses derselben Platine mit dem mit C- gekennzeichneten Anschluss (der Anschluss P- ist nicht angeschlossen). 7. Bei einer Platine mit unterschiedlichen Anschlüssen wird der Minuspol des Batterieausgangs an P- und der Minuspol des Ladeanschlusses an den mit C- gekennzeichneten Anschluss gelötet. Lieferumfang: 1 x Schutzplatine, 1 x Kabel. Hinweis: Bitte beachten Sie, dass die neue oder die alte Version dieses Produkts nach dem Zufallsprinzip versendet wird. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
