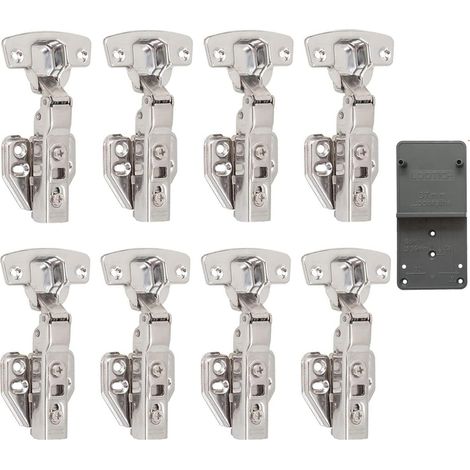

110-grad-halbüberlappungsscharniere Mit Integriertem Soft-close-mechanismus Für Küchenschranktüren, 8er-set

Die Schablone ist unerlässlich für die schnelle und präzise Positionierung der Scharniere an Küchenschranktüren und Regalböden. Mit diesem Teil befindet sich jedes Loch genau an der richtigen Stelle. Produktdetails >Typ: LOOTICH Selbstschließende Scharniere >Scharnier und Adapterplatte sind integriert und nicht abnehmbar >Öffnungswinkel (°): 110 Grad >Gehäusedurchmesser: Ø 35 mm >Gehäusetiefe: 11,5 mm >Bohrmaße für das Gehäuse: Bohrdiagramm (48 mm / 6 mm) >Für Seitenwandstärke: 16 mm (min.) - 19 mm (max.) >Für Türstärke: 16 mm (min.) - 19 mm (max.) >Scharnierschweißung: 7 mm >Montage: mit Schrauben >Material: Stahlgehäuse und Scharnierarm >Material: Stahl >Oberfläche: Vernickelt >Scharniertyp: Halbaufliegend / Halb-Oberflächenscharnier >Scharnierarmabdeckung: Ja >Abnehmbare Scharnierplatte: Nein >Einstellbarkeit: Seitliche Verstellung ± 2,5 mm, Tiefenverstellung ± 2 mm, Höhenverstellung von -1 mm bis +3 mm. Lieferumfang: >Scharnier mit integriertem Dämpfer: 8 Stück >Zentrierschablone: 1 Stück >Mit Befestigungsschrauben. Hinweis: Die Maße und Platzangaben in Zeichnungen und Tabellen basieren auf den Werkseinstellungen und einem Montageplattenabstand von 0 mm.
