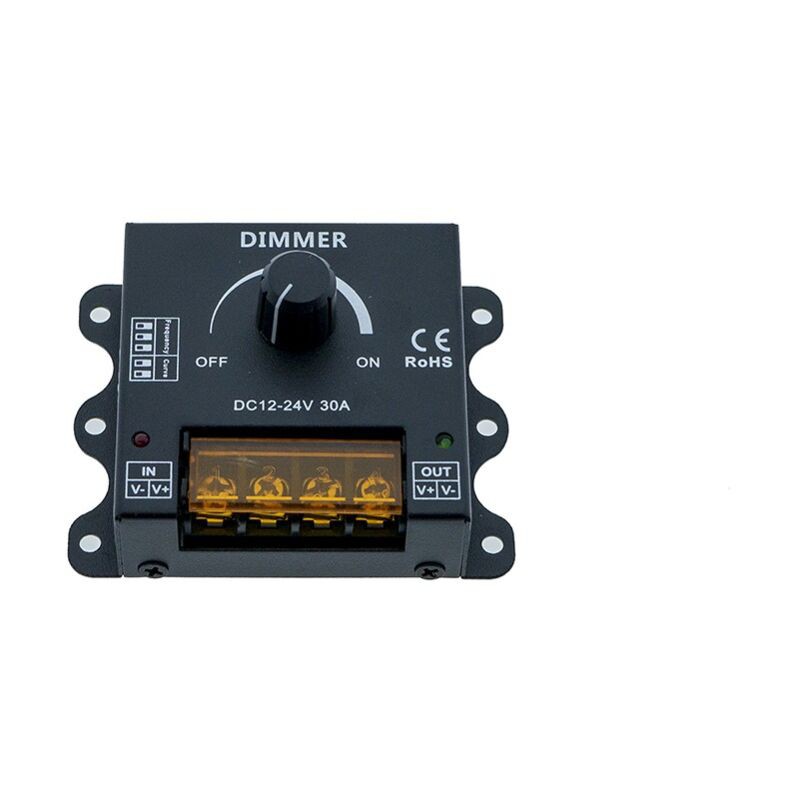

12/24v 30a Pwm-intensitäts- Und Frequenzdimmer - 12/24v 30a Pwm-intensitäts- Und Frequenzdimmer
EAN 0932810301650
21,99 €
ab 21,99 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt aktualisiert: heute
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 21,99 € | Gratis | 21,99 € | Zum Shop |
| Allgemeine Beschreibung | Dieser Dimmer für 12/24-V-LED-Streifen ermöglicht die Anpassung von Frequenz und Dimmkurve Ihrer dimmbaren Leuchten. Je nach gewählter Frequenz (300 Hz bis 10 kHz) kann er eine Last von bis zu 30 A bei der niedrigsten und 10 A bei der höchsten Frequenz verarbeiten. Durch die Anpassung von Frequenz und Dimmkurve wird Flimmern reduziert und ein sanfter Übergang von 0,1 % bis 100 % Helligkeit gewährleistet. Technische Daten: Betriebstemperatur: -20 °C bis +60 °C; Eingangs-/Ausgangsspannung: 12/24 V; Ausgang: 1 Kanal; Abmessungen: 90 x 70 x 48 mm; Gewicht: 140 g; Leistungsaufnahme im Ruhezustand: < 0,7 W; Ausgangsstrom: < 30 A. Anwendung: Stellen Sie die gewünschte PWM-Frequenz über die Pins 1, 2 und 3 auf der linken Seite des Geräts ein. Die gewünschte Dimmkurve wählen Sie über die Pins 4 und 5 auf der rechten Seite des Geräts. Schließen Sie die Eingangs- und Ausgangslastkabel entsprechend den V+/V- Markierungen vom Netzteil (Eingang) zum LED-Streifen (Ausgang) an. Verbinden Sie die Schaltung mit dem Netzteil und betätigen Sie den Drehknopf: Drehen Sie ihn nach links, um die Helligkeit zu verringern, und umgekehrt. Wenn der Drehknopf ganz nach links gedreht ist, ist ein Klicken zu hören, und der Regler schaltet die Stromzufuhr ab. Weitere Informationen: Bei einer PWM-Frequenz von 300 Hz und einer maximalen Anschlusslast von 30 A überschreitet die Temperatur des Reglers 55 °C nicht. Bei einer PWM-Frequenz zwischen 500 und 1000 Hz kann der Regler Temperaturen von bis zu 65 °C erreichen. PWM-Frequenz = 300 Hz → max. 30 A; PWM-Frequenz = 3 kHz → max. 20 A; PWM-Frequenz = 5 kHz → max. 15 A; PWM-Frequenz = 10 kHz → max. 10 A. |
