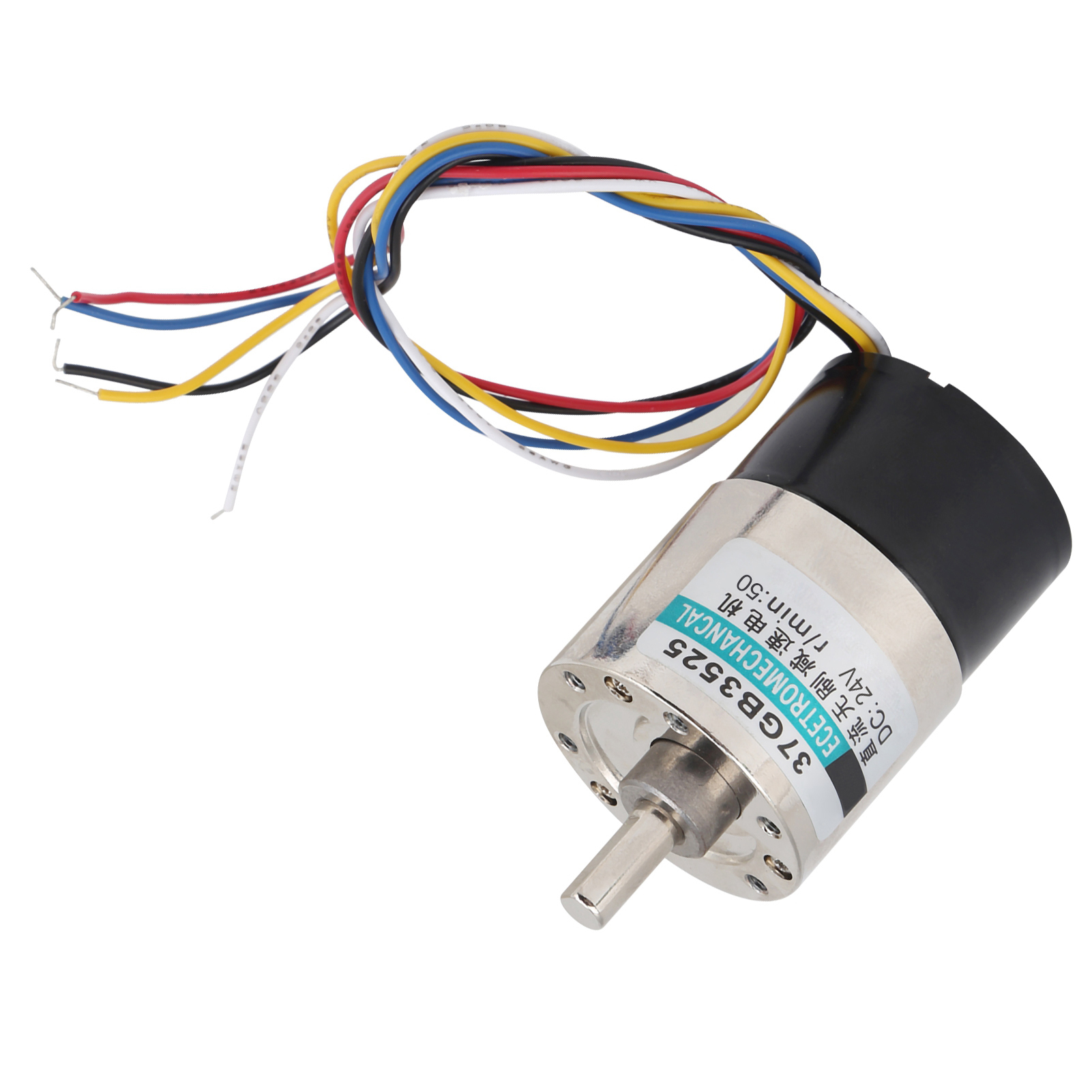

12-v-bürstenlosmotor Mit Drehzahlregler (cw/ccw) Für Cnc-werkzeugmaschinen Xd-37gb365 (50 U/min)

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für eine stabile und dauerhafte Leistung in einer Vielzahl industrieller Anwendungen entwickelt wurde. **Technische Daten:** - Vollmetallzahnräder: verschleißfest, leise und langlebig. - Kompakter Motor mit hohem Drehmoment für zuverlässigen Betrieb. - Wicklung aus reinem Kupfer: reduzierter Widerstand und verbesserte Leitfähigkeit, erhöht das Motordrehmoment. - Überstromschutz: verhindert Überhitzung und verlängert die Lebensdauer. - Vielseitig: ideal für Mikromechanik, CNC-Maschinen, hochpräzise Messgeräte, elektronische und Finanzgeräte. **Spezifikationen:** - Typ: Bürstenloser Motor - Material: Kupfer - Abtriebswellengröße: ca. 12 x 6 mm (0,5 x 0,2 Zoll) - Isolationswiderstand: ≥ 20 MΩ (gemessen mit einem DC500V-Prüfer) - Isolationsfestigkeit: 1500 V (50/60 Hz, 1 Minute) - Temperaturanstieg: ≤ 70 °C (mit Kühlkörper, unter normalen Betriebsbedingungen) - Isolationsklasse: Klasse B (130 °C) - Betriebstemperatur: -10 bis +40 °C (nicht frostfrei) - Betriebsfeuchtigkeit: ≤ 85 % (nicht kondensierend) - Drehrichtung: Ja - Drehzahlregelung: Ja - Regler: DC 6-30 V **Leistungstabelle (Modell XD-37GB3650):** - Spannung (V): 12 / 12 / 12 / 12 / 12 - Leerlaufdrehzahl (U/min): 5 / 10 / 20 / 30 / 50 - Leerlaufstrom (A): 0,25 / 0,23 / 0,21 / 0,19 / 0,17 - Drehzahl unter Last (U/min): 4 / 8 / 15 / 24 / 40 - Drehmoment unter Last (kgf/cm): 80 / 50 / 30 / 25 / 12 - Leistung (W): 22 / 20 / 17 / 16 / 14 **Lieferumfang:** - 1 x Motor - 1 x Halterung - 10 x Schrauben - 1 x Regler **Verdrahtungsanleitung:** - Rotes Kabel: Pluspol des Netzteils - Schwarzes Kabel: Minuspol des Netzteils - Weißes Kabel: offener Stromkreis (Drehung gegen den Uhrzeigersinn) - Für Drehung im Uhrzeigersinn: Schließen Sie das weiße und das schwarze Kabel parallel an den Minuspol an - Blaues Kabel: PWM-Steuerleitung (0-5 V) - Gelbes Kabel: FG-Signalleitung (Hall-Ausgang, 1 Signal pro 6 Umdrehungen) **Vorsichtsmaßnahmen für den Gebrauch:** - Vermeiden Sie Überlastung und längeres Stillstehen, um Überhitzung und Schäden zu verhindern. - Achten Sie bei niedrigen Drehzahlen auf Kohlenstaubablagerungen (bei Bürstenmotoren). Motoren). - Bei Verwendung eines PWM-Controllers kann sich die Bürstenlebensdauer verkürzen; verwenden Sie eine geeignete Frequenz. - Nach einem Stromausfall dreht sich der Rotor aufgrund seiner Trägheit weiter; zum sofortigen Stoppen die Klemmen kurzschließen, beachten Sie jedoch, dass dies die Lebensdauer verkürzen kann. - Schützen Sie den Motor vor Stürzen, da die Keramikmagnete zerbrechlich sind und brechen können. Setzen Sie auf Zuverlässigkeit und Präzision mit diesem professionellen Motor, perfekt für Ihre anspruchsvollen Projekte.
