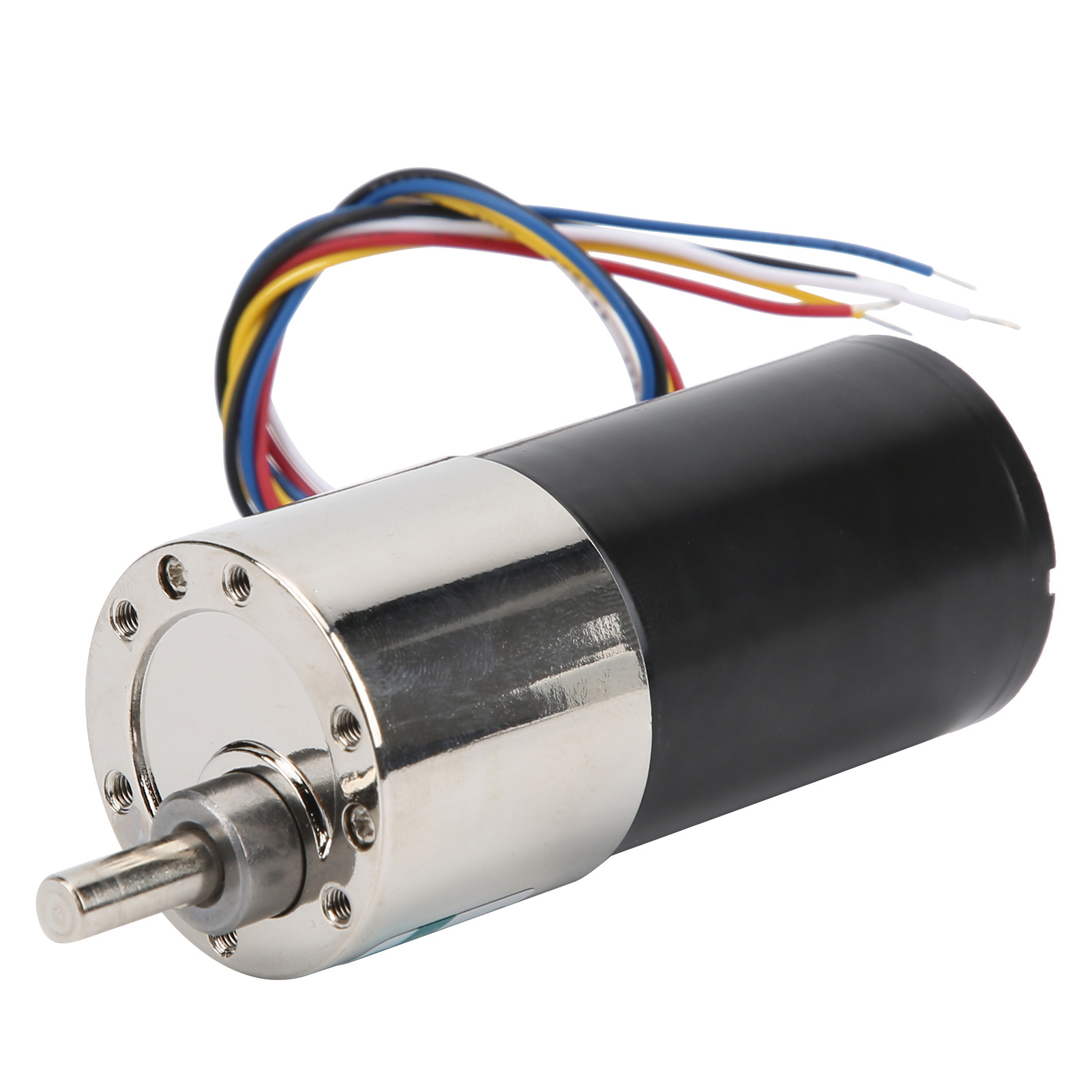

12-v-bürstenlosmotor Mit Niedriger Drehzahl, Cw/ccw-unterstützung Für Micro Machines Xd-37gb365, 5 U/min

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650. Er ist für eine stabile und dauerhafte Leistung in einer Vielzahl industrieller Anwendungen konzipiert. Dieses Produkt wird mit einem Motor, einer Montagehalterung und zehn Schrauben für eine einfache Installation geliefert. **Detaillierte technische Daten:** **Material:** Hochwertiges Kupfer für optimale Leitfähigkeit und Festigkeit. **Abtriebswellengröße:** Ca. 12 x 6 mm. **Nennspannung:** 12 V DC. **Isolationsklasse:** Klasse B (130 °C). **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem 500-V-Gleichstromwiderstand nach Nennbetrieb bei normaler Temperatur und Luftfeuchtigkeit). **Durchschlagsfestigkeit:** 1500 V (1 Minute lang bei 50/60 Hz zwischen den Spulen und dem Gehäuse angelegt). - **Temperaturanstieg:** Weniger als 70 °C (gemessen mittels Widerstandsmethode mit Kühlkörper oder gleichwertigem Getriebe). - **Betriebsumgebung:** Temperatur -10 bis +40 °C (nicht vereist), relative Luftfeuchtigkeit ≤ 85 % (nicht kondensierend). - **Drehrichtung im Uhrzeigersinn/gegen den Uhrzeigersinn:** Ja, mit PWM-Drehzahlregelung (0–5 V). **Leistungsdaten (abhängig von der Leerlaufdrehzahl):** - Modell XD-37GB3650, 12 V DC: - Leerlaufdrehzahl 5 U/min: Leerlaufstrom 0,25 A, Drehzahl unter Last 4 U/min, Drehmoment unter Last 80 kgf/cm, Leistung 22 W. - Leerlaufdrehzahl 10 U/min: Leerlaufstrom 0,23 A, Drehzahl unter Last 8 U/min, Drehmoment unter Last 50 kgf/cm, Leistung 20 W. - Leerlaufdrehzahl 20 U/min: Leerlaufstrom 0,21 A, Drehzahl unter Last 15 U/min, Drehmoment unter Last 30 kgf/cm, Leistung 17 W. - Leerlaufdrehzahl 30 U/min: Leerlaufstrom 0,19 A, Drehzahl unter Last 24 U/min, Drehmoment unter Last 25 kgf/cm, Leistung 16 W. - Leerlaufdrehzahl 50 U/min: Leerlaufstrom 0,17 A, Drehzahl unter Last 40 U/min, Drehmoment unter Last 12 kgf/cm, Leistung 14 W. **Hauptmerkmale:** - Hochwertige Ganzmetallzahnräder, verschleißfest, leise und langlebig. - Kompakter Motor mit hohem Drehmoment für einen stabilen Betrieb. - Spule aus reinem Kupfer für verbesserte Bremswirkung und erhöhte Leitfähigkeit, was das Drehmoment steigert. - Überstromschutz zum Schutz vor Stromschlägen Schäden vermeiden und Lebensdauer verlängern. - Ideal für Mikromechanik, CNC-Maschinen, hochpräzise Messgeräte, elektronische Geräte und Finanzmaschinen. **Verdrahtungshinweise:** - Rotes Kabel: An den Pluspol des Netzteils anschließen. - Schwarzes Kabel: An den Minuspol des Netzteils anschließen. - Weißes Kabel: Nicht anschließen (Drehung gegen den Uhrzeigersinn). - Für Drehung im Uhrzeigersinn: Das rote Kabel an den Pluspol anschließen, dann das weiße und schwarze Kabel parallel an den Minuspol anschließen. - Blaues Kabel: PWM-Drehzahlregelung (0-5 V). - Gelbes Kabel: FG-Signalleitung (Hall-Signal, 1 Impuls pro 6 Umdrehungen). **Wichtige Vorsichtsmaßnahmen:** - Überlastung oder längeres Blockieren vermeiden, da dies zu Überhitzung und Schäden am Motor führen kann. - Vorsicht bei niedrigen Drehzahlen: Kohlenstaubablagerungen können Kurzschlüsse verursachen. – Bei Verwendung eines PWM-Controllers kann sich die Lebensdauer der Bürsten verkürzen; verwenden Sie eine Frequenz von 10–20 kHz mit Vorsicht. – Nach einem Stromausfall dreht sich der Rotor aufgrund seiner Trägheit weiter; Kurzschlussbremsungen können seine Lebensdauer verkürzen. – Verwenden Sie den Motor nicht nach einem Sturz, da die empfindlichen Magnete brechen können. Dieser vielseitige Motor ist perfekt für anspruchsvolle Projekte, die Präzision und Zuverlässigkeit erfordern. Bestellen Sie jetzt und profitieren Sie von seiner überragenden Leistung!
