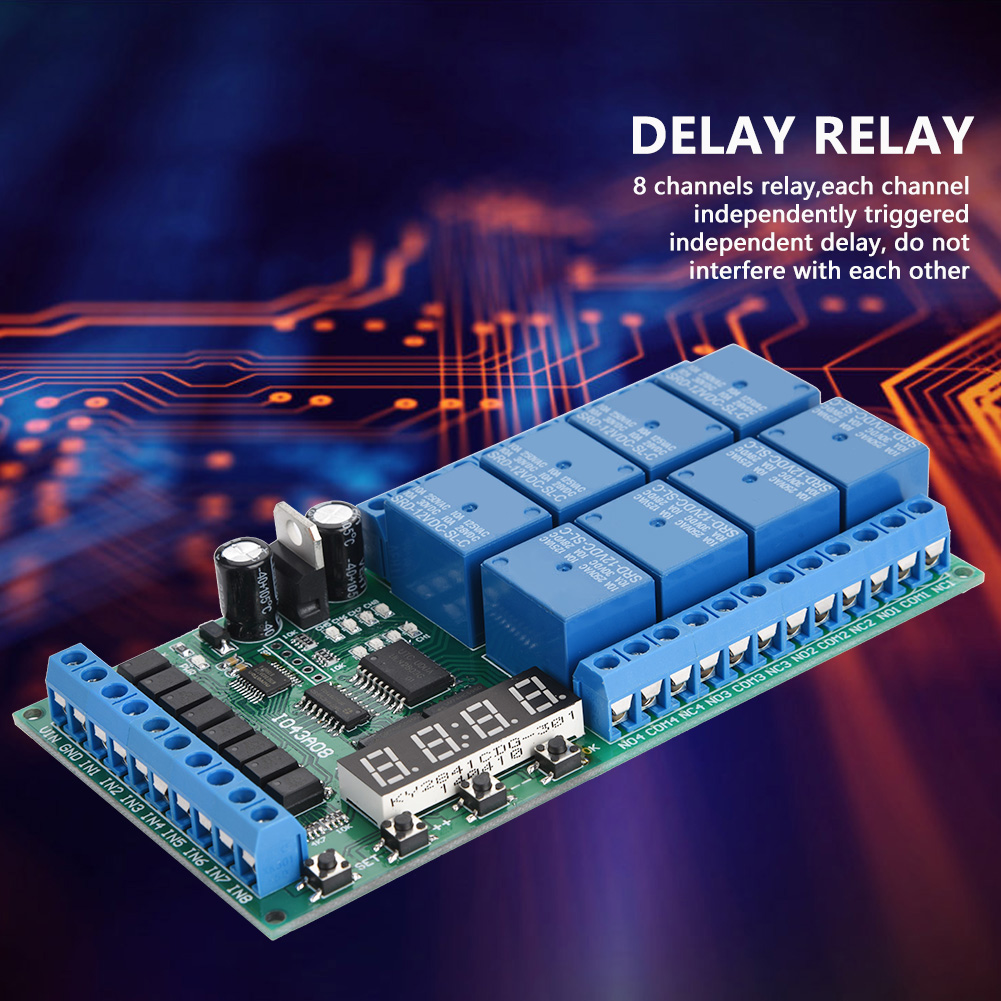

12-v-dc-multifunktions-digitalrelais Mit 8 Kanälen, Programmierbares Verzögerungszyklus-schaltmodul Mit Led

Willkommen in unserem Shop! Entdecken Sie unser 8-Kanal-Multifunktions-Zeitverzögerungsrelais, entwickelt für zuverlässige und vielseitige Leistung in Ihren Elektronikprojekten. Jeder Relaiskanal wird unabhängig mit seiner eigenen Verzögerung getriggert, ohne gegenseitige Beeinflussung, was optimale Genauigkeit gewährleistet. **Hauptmerkmale:** - **8 Relaiskanäle**: Jeder Kanal wird unabhängig getriggert und getaktet, ohne gegenseitige Beeinflussung. - **6 Funktionsmodi**: Jeder Modus verfügt über 3 Untermodi (Einzelzyklus, 2-99 Zyklen, kontinuierlicher Zyklus) für maximale Flexibilität. - **Optische Eingangsisolation**: Schützt vor elektrischen Störungen. - **Verpolungsschutzdiode**: Gewährleistet eine sichere Stromversorgung. - **Hochwertige Q-SMD-Elektrolytkondensatoren**: Hervorragendes Ansprechverhalten und geringe Signaldämpfung in Hochfrequenzschaltungen. - **Parameterspeicherung bei Stromausfall**: Ihre Einstellungen werden für sorgenfreie Nutzung gespeichert. **Technische Daten:** - Betriebsspannung: 12 V DC - Maximale Last: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC - Abmessungen: 12 x 6,4 cm (4,7 x 2,5 Zoll) - Gewicht: ca. 132 g (4,7 oz) **Bedienungsanleitung:** - **Kurz drücken**: Weniger als 2 Sekunden. - **Langes Drücken**: Mehr als 2 Sekunden. - **Status**: Betrieb, Einstellung, Energiesparmodus. - Im Betriebsmodus: Zeigt die verbleibende Zeit für Kanal 1 an (kann geändert werden über "Kanalauswahl"). - Im Einstellungsmodus: Drücken Sie kurz "SET", um die "Kanalauswahl" aufzurufen, und kurz "OK", um sie zu verlassen. - Im Energiesparmodus: Die Digitalanzeigen schalten sich aus, aber alle Funktionen bleiben aktiv. Halten Sie "OK" 5 Sekunden lang gedrückt, um diesen Modus zu aktivieren. Drücken Sie erneut 5 Sekunden lang oder schalten Sie das Gerät aus, um ihn zu verlassen. - **Werkseinstellungen**: Halten Sie die Tasten "++" und "--" 3 Sekunden lang gedrückt, um die Standardeinstellungen wiederherzustellen (die Digitalanzeigen schalten sich ein, und die Standardeinstellungen werden nach dem Einschalten angewendet). **Detaillierte Einstellungen:** 1. Nach dem Einschalten zeigt Kanal 1 die verbleibende Zeit an. 2. Drücken Sie "SET", um die "Kanalauswahl" aufzurufen. Verwenden Sie "++"/"-", um den zu konfigurierenden Kanal (Relais) auszuwählen. Drücken Sie "OK", um zu bestätigen und zu speichern. Drücken Sie „SET“, um die Einstellungen aufzurufen. 3. Drücken Sie im Einstellungsbildschirm „SET“, um zwischen den Einstellungen zu navigieren. Verwenden Sie „++“/„-“, um die Werte zu ändern. Drücken Sie „OK“, um zu speichern und zu beenden. **Kanalauswahl:** - Kanal 1 bis Kanal 8: Entspricht den Einstellungen der Kanäle 1 bis 8. **Parametereinstellung:** - Parameter 1: Funktionsmodus (F0-F5, Standard F0) - Parameter 2: Zeit T1 in Sekunden (0-59, Standard 4) - Parameter 3: Zeit T1 in Minuten (0-59, Standard 0) - Parameter 4: Zeit T1 in Stunden (0-99, Standard 0) - Parameter 5: Zeit T2 in Sekunden (0-59, Standard 4) - Parameter 6: Zeit T2 in Minuten (0-59, Standard 0) - Parameter 7: Zeit T2 in Stunden (0-99, Standard 0) - Parameter 8: Anzahl der Zyklen (Nx) (0-99, Standard 1; 00 = kontinuierlicher Zyklus, 01 = kein Zyklus) Die Zeit T1/T2 kann auf bis zu 99 Stunden, 59 Minuten und 59 Sekunden eingestellt werden. Die Anzahl der Zyklen (Nx) definiert die Anzahl der Wiederholungen nach einem Trigger (00 = unendlich, 01 = einmal, 02-99 = Wiederholungen). **Terminologie:** - NO: Öffnerkontakt - COM: Gemeinsamer Kontakt - NC: Schließerkontakt - Relais geöffnet: COM mit NO verbunden - Relais geschlossen: COM von NO getrennt **Funktionsmodi (mit Zykluseinstellung):** - F0: Nach dem Einschalten ist das Relais geschlossen. Triggerung (IN1/2/3/4): Öffnet, dann eine Verzögerung von T1, bevor es schließt. - F1: Nach dem Einschalten öffnet das Relais. Triggerung: Schließt, dann eine Verzögerung von T1, bevor es öffnet. - F2: Nach dem Einschalten schließt das Relais. Triggerung: Verzögerung von T1, öffnet, Verzögerung von T2, schließt. - F3: Nach dem Einschalten öffnet das Relais. Triggerung: Verzögerung von T1, schließt, Verzögerung von T2, öffnet. - F4: Nach dem Einschalten schließt das Relais. Verzögerung von T1, öffnet, Verzögerung von T2, schließt. - F5: Nach dem Einschalten öffnet das Relais. Verzögerung von T1, schließt, Verzögerung von T2, öffnet. **Lieferumfang:** - 1 x Multifunktions-Zeitverzögerungsrelais Nutzen Sie dieses vielseitige Relais für Ihre Steuerungs-, Automatisierungs- und Zeitmessanwendungen. Durch seine robuste Bauweise und fortschrittlichen Funktionen ist es die ideale Wahl für Enthusiasten und Profis.
