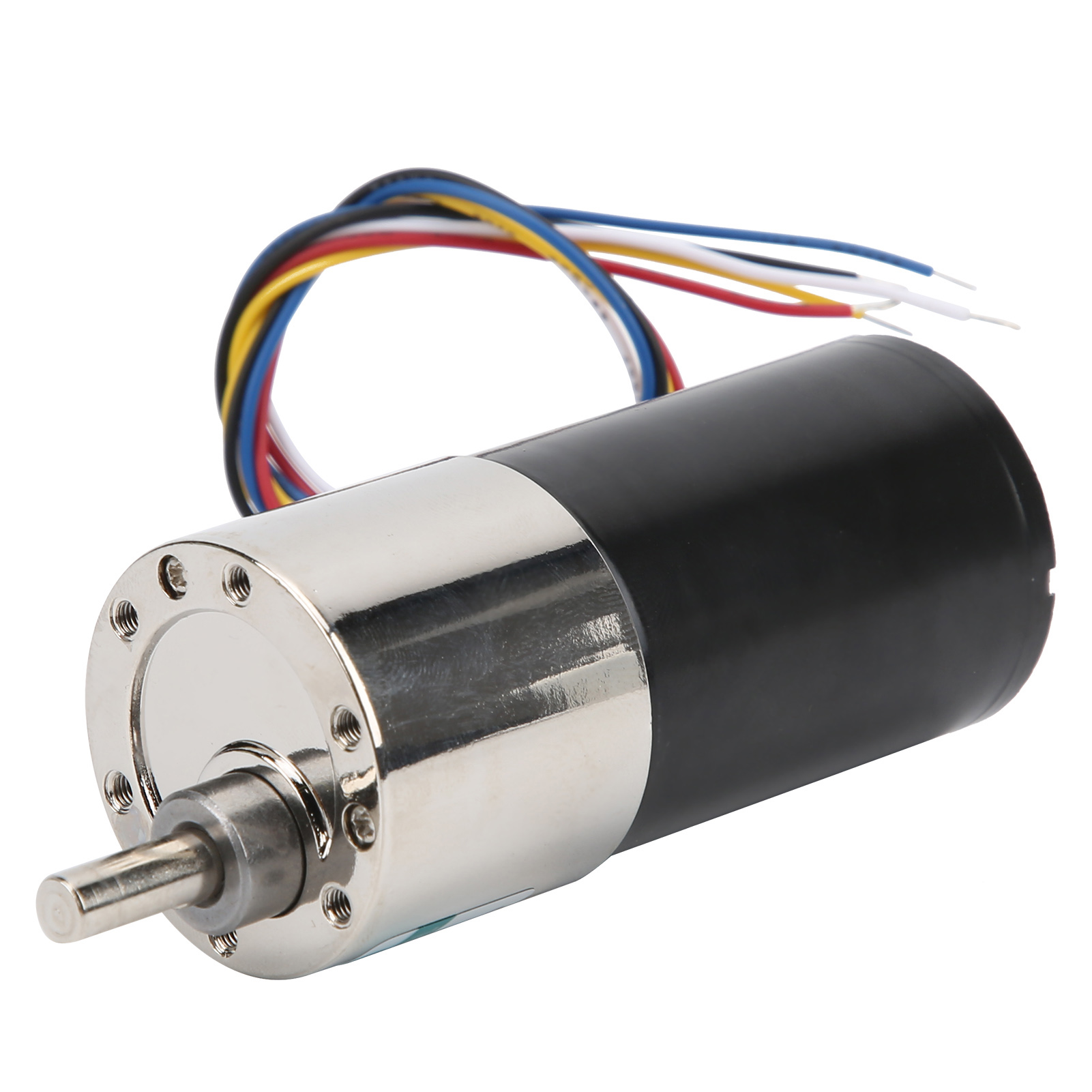

12-v-gleichstrom-bürstenlosmotor Mit Cw/ccw-niedrigdrehzahlunterstützung Für Micro Machines Xd-37gb3650 (30 U/min)

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für eine stabile und dauerhafte Leistung in einer Vielzahl anspruchsvoller industrieller Anwendungen entwickelt wurde. Dieses Produkt enthält: 1 Motor, 1 Montagehalterung und 10 Schrauben. **Detaillierte technische Daten:** - **Material:** Hochwertiges Kupfer für die Spule, mit verschleißfesten, leisen Ganzmetallzahnrädern für lange Lebensdauer. - **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll). - **Nennspannung:** 12 V DC. - **Isolationsklasse:** Klasse B (130 °C). - **Isolationswiderstand:** Nach Nennbetrieb bei normaler Temperatur und Luftfeuchtigkeit, gemessen zwischen Spule und Gehäuse mit einem 500-V-DC-Ohmmeter, beträgt er maximal 20 MΩ. - **Isolationsfestigkeit:** Nach Nennbetrieb wird eine Spannung von 50 Hz oder 60 Hz für eine Stunde zwischen Spule und Gehäuse angelegt. Minute, ohne Anomalien bei 1500 V. - **Temperaturanstieg**: Mit einem Reduzierstück oder einem gleichwertigen Kühlkörper bleibt die Spulentemperatur unter normalen Bedingungen unter 70 °C (gemessen mit dem Widerstandsverfahren). - **Betriebsumgebung**: Temperatur von -10 bis +40 °C (nicht vereist), relative Luftfeuchtigkeit ≤ 85 % (nicht kondensierend). - **Drehrichtung**: Im Uhrzeigersinn und gegen den Uhrzeigersinn möglich. - **Drehzahlregelung**: Ja, mit PWM-Regelung. **Leistungsdaten (5 Leerlaufdrehzahlen):** - Modell: XD-37GB3650, Spannung 12 V DC. - Leerlaufdrehzahl 5 U/min: Leerlaufstrom 0,25 A, Drehzahl unter Last 4 U/min, Drehmoment unter Last 80 kgf/cm, Leistung 22 W. - Leerlaufdrehzahl 10 U/min: Leerlaufstrom 0,23 A, Drehzahl unter Last 8 U/min, Drehmoment unter Last 50 kgf/cm, Leistung 20 W. - Leerlaufdrehzahl 20 U/min: Leerlaufstrom 0,21 A, Drehzahl unter Last 15 U/min, Drehmoment unter Last 30 kgf/cm, Leistung 17 W. - Leerlaufdrehzahl 30 U/min: Leerlaufstrom 0,19 A, Drehzahl unter Last 24 U/min, Drehmoment unter Last 25 kgf/cm, Leistung 16 W. - Leerlaufdrehzahl 50 U/min: Leerlaufstrom 0,17 A, Drehzahl unter Last 40 U/min, Drehmoment unter Last 12 kgf/cm, Leistung 14 W. **Hauptvorteile:** - Hochwertige Metallzahnräder: verschleißfest, leise und Langlebig. - Kompakter Motor mit hohem Drehmoment für stabilen Betrieb. - Spule aus reinem Kupfer: Erhöhter Widerstand gegen Verzögerung und bessere Leitfähigkeit für höheres Drehmoment. - Überstromschutz: Verhindert Überhitzung und verlängert die Lebensdauer des Motors. - Vielseitig: Geeignet für Mikromechanik, CNC-Maschinen, hochpräzise Messgeräte, elektronische Geräte und Finanzmaschinen. **Anschlusshinweise:** - Rotes Kabel: An den Pluspol des Netzteils anschließen. - Schwarzes Kabel: An den Minuspol des Netzteils anschließen. - Weißes Kabel: Nicht anschließen (Drehung gegen den Uhrzeigersinn). - Für Drehung im Uhrzeigersinn: Rotes Kabel an den Pluspol anschließen, dann weißes und schwarzes Kabel parallel an den Minuspol anschließen. - Blaues Kabel: PWM-Drehzahlregelung, angeschlossen an einen 0-5V-Pulsweitenregler. - Gelbes Kabel: FG Signalleitung, gibt ein Hall-Signal aus (ein Signal pro sechs Grundumdrehungen). **Wichtige Betriebshinweise:** - Vermeiden Sie Überlastung und Blockierung des Rotors, da dies zu Überhitzung und Beschädigung der Spule führen kann. - Bei niedrigen Drehzahlen kann sich Staub in den Kommutatornuten der Kohlebürsten ansammeln und einen Kurzschluss verursachen; seien Sie vorsichtig. - Bei Verwendung eines PWM-Controllers kann sich die Lebensdauer der Bürsten verkürzen; verwenden Sie eine Frequenz von 10–20 kHz und überwachen Sie die Temperatur. - Nach dem Ausschalten dreht sich der Rotor aufgrund seiner Trägheit weiter; um ihn sofort zu stoppen, überbrücken Sie die Plus- und Minus-Anschlüsse kurz (dies kann den Strom kurzzeitig erhöhen). Lassen Sie den Motor nicht fallen, da die Keramikmagnete zerbrechlich sind und brechen könnten, was zu einer Blockierung führen kann. Dieser Motor ist ideal für Projekte, die Präzision und Zuverlässigkeit erfordern. Seine robuste Bauweise und die verschiedenen Drehzahloptionen machen ihn zu einer vielseitigen Wahl für Profis und Hobbybastler gleichermaßen.
