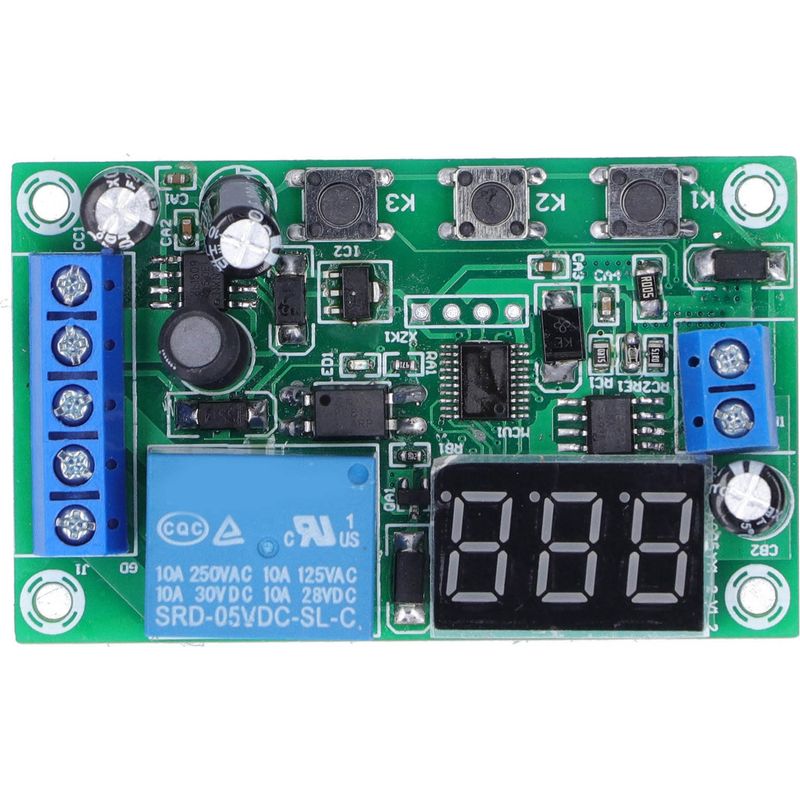

12-v-gleichstrom-erkennungsmodul Mit Relais-schalter, Digitalanzeige Und Motorsteuerung

Willkommen in unserem Shop! **YYI-2 Gleichstrom-Erkennungsmodul** Dieses Gleichstrom-Erkennungsmodul ist ein hochpräzises Gerät zur Überwachung und Steuerung von Strömen in einem bestimmten Bereich. Es verfügt über eine Relaisfunktion, mit der Sie das Ein- und Ausschalten eines Stromkreises oder die Ausgabe eines Signals basierend auf definierten Stromschwellenwerten steuern können. **Hauptmerkmale:** * **Erkennungsbereich:** Gleichstrom von 0 bis 10 A bei einer Versorgungsspannung von 7 bis 30 V DC. Die Erfassungsspannung entspricht der Eingangsspannung. * **Hohe Genauigkeit:** Erfassungsgenauigkeit bis zu 0,01 A (10 mA) für minimale Fehler und einfacheres und effizienteres Arbeiten. * **Fehlerkalibrierungsfunktion:** Korrigiert Messabweichungen für erhöhte Zuverlässigkeit. * **Energiesparendes Display:** Das Display kann zur Reduzierung des Stromverbrauchs bei längeren Betriebszeiten ausgeschaltet werden. * **Benutzerfreundlichkeit:** Übersichtliches Digitaldisplay zur Anzeige des Betriebszustands. Einfache Bedienung verhindert Störungen. * **Relaisausgang:** Steuert das Ein- und Ausschalten von Gleichstromleitungen bis 10 A. **Detaillierte Funktionsbeschreibung der Betriebsmodi:** Das Modul bietet 10 Betriebsmodi, die über die Tasten ausgewählt werden können. Hier die Beschreibung: 1. **P-11:** Das Relais schließt, wenn der gemessene Strom größer als I1 ist. Das Relais öffnet, wenn der gemessene Strom unter I1 fällt. 2. **P-12:** Das Relais schließt, wenn der gemessene Strom größer als I1 ist. Es bleibt geschlossen, bis die Platine ausgeschaltet wird. 3. **P-21:** Das Relais schließt, wenn der gemessene Strom größer als I2 ist. Das Relais öffnet, wenn der gemessene Strom kleiner als I1 ist. 4. **P-22:** Das Relais schließt, wenn der gemessene Strom größer als I2 ist. Es bleibt geschlossen, bis die Platine ausgeschaltet wird. 5. **P-31:** Das Relais schließt, wenn der gemessene Strom kleiner als I1 ist. Das Relais öffnet, wenn der Strom größer als I2 ist. 6. **P-32:** Das Relais schließt, wenn der gemessene Strom kleiner als I1 ist. Es bleibt geschlossen, bis die Platine ausgeschaltet wird. 7. **P-41:** Das Relais schließt, wenn der gemessene Strom zwischen I1 und I2 liegt. Andernfalls ist das Relais geöffnet. 8. **P-42:** Das Relais schließt, wenn der gemessene Strom zwischen I1 und I2 liegt. Es bleibt geschlossen, bis die Platine ausgeschaltet wird. 9. **P-51:** Das Relais schließt, wenn der gemessene Strom kleiner als I1 oder größer als I2 ist. Andernfalls ist das Relais geöffnet. 10. **P-52:** Das Relais schließt, wenn der gemessene Strom kleiner als I1 oder größer als I2 ist. Es bleibt geschlossen, bis die Platine ausgeschaltet wird. **Einstellungshinweise:** 1. Schalten Sie das Modul ein, um den gemessenen Strom anzuzeigen. (Wenn der Messanschluss nicht belegt ist, kann die Digitalanzeige einen normalen Wert anzeigen.) 2. **Erster Druck auf K1:** (Halten Sie die Taste länger als eine Sekunde gedrückt, um ein versehentliches Auslösen zu vermeiden.) Das Display zeigt „P 11“ an. Verwenden Sie K2, um den Modus einzustellen, und K3, um die Funktion einzustellen. 3. **Zweiter Druck auf K1:** Das Display blinkt und zeigt einen Wert an (z. B. 0,05). Dieser Wert entspricht dem Schwellenwert I1 (hier 0,05 A). K2 erhöht I1, K3 verringert I1. 4. **Dritter Druck auf K1:** Das Display blinkt und zeigt einen Wert an (z. B. 0,10). Dieser Wert entspricht dem Schwellenwert I2 (hier 0,1 A). K2 erhöht I2, K3 verringert I2. 5. **Vierter Druck auf K1:** Das Display zeigt wieder den gemessenen Strom an. Das Modul wechselt in den Standby-Modus. 6. **Im Standby-Modus:** Halten Sie K2 oder K3 gedrückt, um den Messfehler des angezeigten Stroms feinabzustimmen. **Lieferumfang:** * 1 x YYI-2 Gleichstrom-Erkennungsmodul
