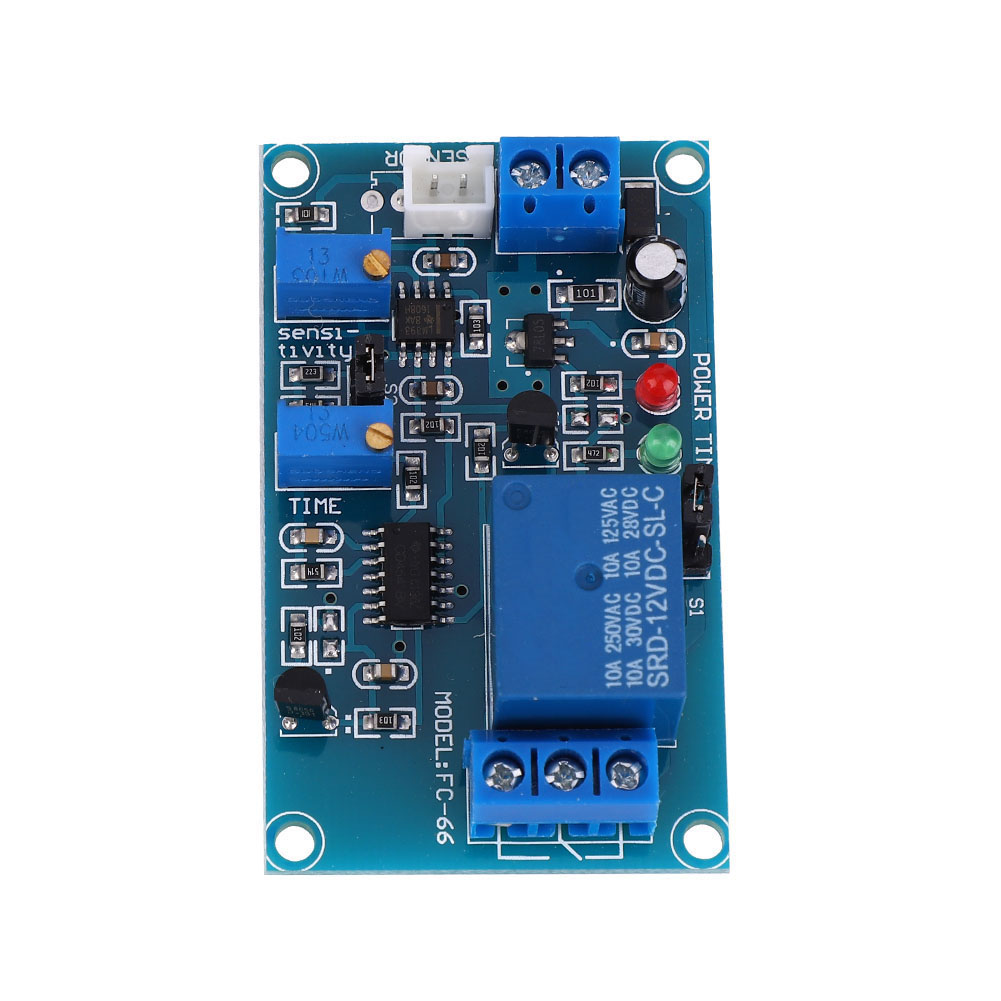

12-v-gleichstrom-lichtschalter Mit Einstellbarer Verzögerung, Fotowiderstands-relaismodul Und Lichtsensor

1. Der Lichtschalter wird von hochwertigen Chips gesteuert und zeichnet sich durch stabile und zuverlässige Qualität aus. 2. Das Netzteil verfügt über Diodenschutz, Filterkondensator, Entstörkondensator und einen 7805-Spannungsregler-Chip. Dadurch wird eine stabile Spannung gewährleistet und das Modul vor Beschädigung durch Verpolung geschützt. 3. Ein präzise einstellbares Potentiometer ermöglicht die optimale Anpassung von Empfindlichkeit und Verzögerungszeit. 4. Betriebsanzeige und Relais-Ansprechanzeige sind integriert. 5. Das Modul ist mit einem Hochleistungsrelais zur Steuerung von Lasten bis zu 10 A ausgestattet. 4. Betriebsanzeige und Relais-Ansprechanzeige. 5. Das Modul ist mit einem Hochleistungsrelais zur Steuerung von Lasten bis zu 10 A ausgestattet. 6. Das Modul verfügt über einen 50 cm langen Fotowiderstandssensor. 7. Die Verzögerungszeit ist einstellbar, um ein Blinken des Relais im kritischen Lichtbereich zu verhindern. Spezifikationen: Versorgungsspannung (optional): 5 V, 12 V, 24 V; Ruhestrom: 12 mA, 15 mA, 12 mA; Maximale Leistungsaufnahme: 72 mA, 45 mA, 28 mA. Anwendung: 1. Verdrahtung: Schließen Sie zuerst das entsprechende Gleichstromnetzteil an DC+ und DC- an. 2. Stecken Sie die Sensorsonde ein und schalten Sie das Gerät ein (stellen Sie sicher, dass die Spannung den Anforderungen entspricht und die Polarität nicht vertauscht ist). 3. Verzögerungseinstellung: Der Zeitbereich beträgt bei eingesetztem Jumper S2 1–20 Sekunden, ansonsten 1–200 Sekunden. Durch Drehen des Verzögerungspotentiometers im Uhrzeigersinn wird die Verzögerungszeit verlängert. Bei der Empfindlichkeitseinstellung muss die Verzögerungszeit auf den kürzesten Wert von ca. 1 Sekunde eingestellt werden (ca. 10 Umdrehungen gegen den Uhrzeigersinn). 4. Einstellung der Sensorempfindlichkeit: Stellen Sie das Empfindlichkeitspotentiometer bei Lichtverhältnissen ein. Wird die Sensorsonde mit der Hand bedeckt, schaltet das Relais ein. Wird die Hand losgelassen, schaltet das Relais aus. Das Modul verfügt über eine Induktionsfunktion. Durch Drehen im Uhrzeigersinn wird die Induktionsempfindlichkeit erhöht. Anwendung: Mit dem Potentiometer kann die Helligkeitsschwelle für die Erkennung eingestellt werden. Ist das Licht dunkler als die eingestellte Helligkeit, schaltet das Relais automatisch ein. Es kann als Lichtmelder, Lichtverzögerungsschalter, Helligkeitsschalter und zur Steuerung verschiedener Straßenlaternen (automatisches Einschalten bei Nacht, automatisches Ausschalten bei Tag), automatischer Scheinwerfer, Bühnenbeleuchtung, LED-Beleuchtung und Ampeln verwendet werden. Lieferumfang: 1 x Fotowiderstands-Relaismodul
