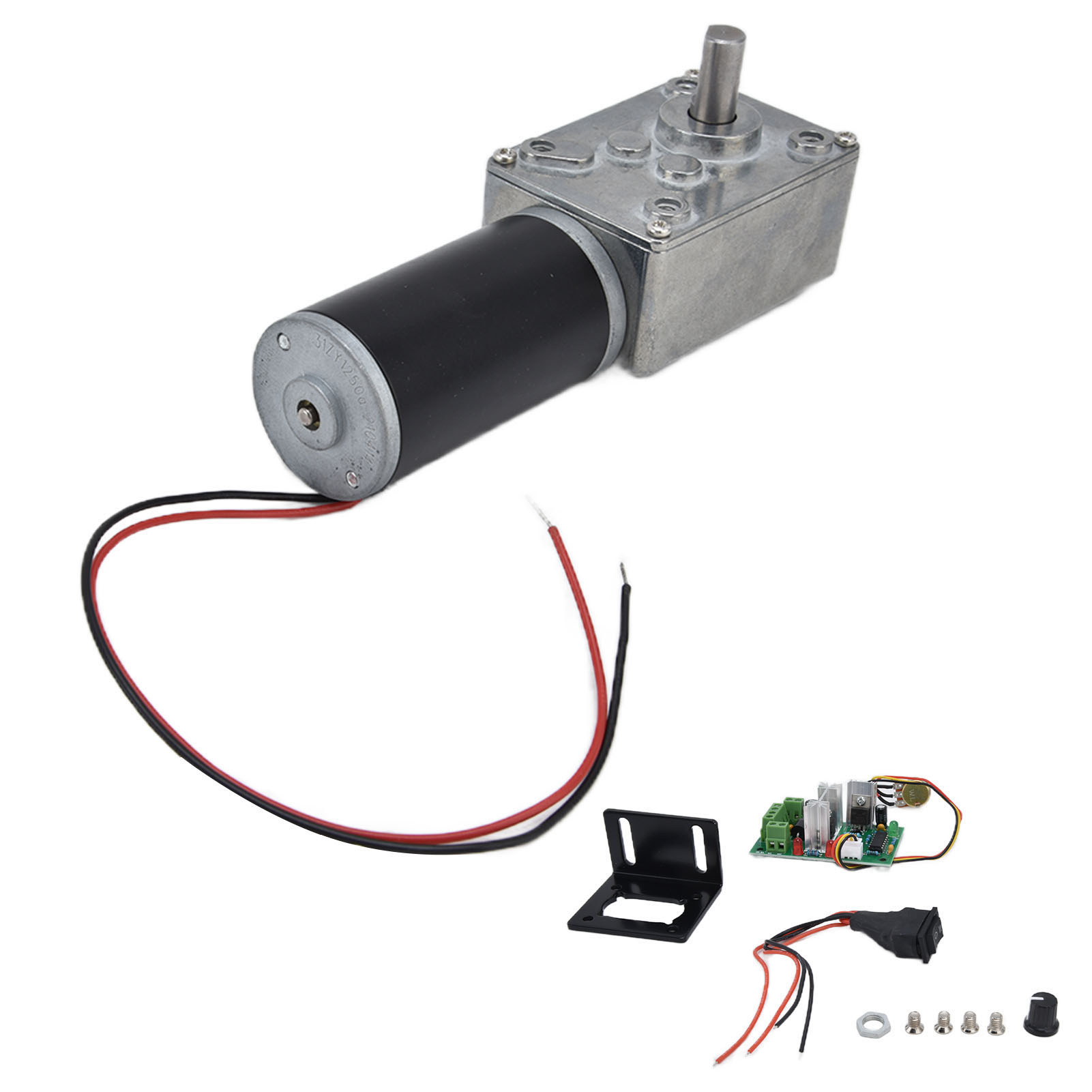

12-v-gleichstrom-schneckengetriebemotor, Maschinenzubehör, 8-mm-welle, 5840-31zy12v10 U/min

1. Der Motor verfügt über eine 8 mm durchmessende Abtriebswelle aus Edelstahl, eine hochpräzise Konstruktion und läuft ruhig und gleichmäßig. 2. Das Getriebemotorgehäuse ist komplett aus Metall gefertigt und daher verschleiß- und korrosionsbeständig sowie wärmeleitfähig. 3. Dank des Schneckenrads aus Messing und der doppelten Kugellager arbeitet der Motor leise. 4. Nach dem Schleifen, der Wärmebehandlung und der Schmierung mit importiertem Öl weist das Getriebe einen niedrigen Reibungskoeffizienten und eine hohe Belastbarkeit auf. 5. Dieser Gleichstrom-Getriebemotor ist mit einem Regler ausgestattet und bietet eine hohe Torsionssteifigkeit. Dadurch eignet er sich ideal für Gardinenmaschinen, Anzeigetafeln, Fensteröffner usw. Technische Daten: Artikeltyp: Getriebemotor; Modell: 5840-31ZY; Betriebsspannung: 12 V; Wellenlänge: ca. 15 mm; Wellenlänge D: ca. 13 mm; Wellendurchmesser: ca. 8 mm / 0,3 Zoll, D-Welle, Spannung V 12 12 12 12 12 12 12 12 12, Nenndrehzahl U/min 400 200 130 50 30 20 12 10, Nenndrehmoment kg·cm 3,4 6,2 10 20 40 60 70 70, Nennstrom A ≤ 1,6 ≤ 1,6 ≤ 1,6 ≤ 1,6 ≤ 1,6 ≤ 1,6, Maximaldrehmoment kg·cm 8,5 16 25 50 70 70 70 70, Blockierstrom A 6,5 6,5 6,5 6,5 6,5 6,5 6,5 6,5 6,5, Parameter des Gleichstrommotorreglers CCM2: Regler für Gleichstrommotor im Uhrzeigersinn und gegen den Uhrzeigersinn. Dieser Drehzahlregler nutzt die PWM-Technologie, die sich durch hohe Umwandlungseffizienz, einen großen Drehzahlbereich und hohe Stabilität auszeichnet. Alle Komponenten bestehen aus importierten Original-Halbleitern. Die Schaltungen wurden vor dem Versand zahlreichen Tests (Spannung, Strom und Funktion) unterzogen und sind somit stabil und zuverlässig. Modell: CCM. Betriebsspannung: 10–30 V DC. Steuerleistung: 12 V × 3 A = 36 W, 24 V × 3 A = 72 W, >24 V, maximal 120 W. Nennstrom: 3 A. Maximalstrom: 5 A. Einstellbereich der PWM-Pulsbreite: 5–95 %. Potentiometer: 10 kΩ Widerstand, Kabellänge: ca. 20 cm, Durchmesser: ca. 8 mm. Ausgangsspannung: ca. 0–100 % der Eingangsspannung. Abmessungen des Drehzahlreglers: ca. 74 × 47 × 28 mm. Potentiometer zur Drehzahlregelung. CW/CCW-Schalter für Vorwärts-, Rückwärts- und Stopplauf. Lieferumfang: 1 x Motor, 1 x Steuerung, 1 x CW/CCW-Schalter, 1 x Knopfkappe, 1 x Unterlegscheibe, 1 x Halterung, 4 x Befestigungsschrauben. Hinweise zum Motor: 1. Beim Betrieb des Motors dürfen keine Einschränkungen gelten. Beispielsweise darf kein Klebstoff über die rotierende Welle in das Lager gelangen, da dies den Betrieb des Motors beeinträchtigt. 2. Um die Lebensdauer zu verlängern, den Motor nicht überlasten oder Gegenstände, die die Rotation am Wellenende behindern, aufhängen. 3. Eine erhebliche außermittige Strahlungsbelastung verkürzt die Lebensdauer des Motors. 4. Nicht bei hohen Temperaturen, extremer Luftfeuchtigkeit oder korrosiven Gasen lagern, da dies die Motorleistung beeinträchtigt. 5. Wenn Lötarbeiten an den Plus- und Minuspolen des Motornetzteils erforderlich sind, muss die Lötkolbentemperatur 340 °C ± 40 °C betragen und die Aufheizzeit weniger als 3 Sekunden. Das Plastik darf nicht verformt werden. Jeglicher Lötüberschuss im Motor oder ein Kabelbruch während des Betriebs führt zu einer verminderten Motorleistung. 6. Die maximale Getriebelast beträgt 70 kg. Blockieren ist verboten und kann den Motor bei längerem Blockieren beschädigen. 7. Die angegebene Leistung muss innerhalb des zulässigen Bereichs liegen. 8. Riemenscheiben und Zahnräder dürfen nicht mit Gewalt montiert werden. 9. Ist die Schraube bei der Motormontage zu lang, kann dies zu Kontakt zwischen Motor und Rotor führen und die Motoreigenschaften beeinträchtigen. Drehzahlregler: 1. Der Eingang des DC-Motor-Drehzahlreglers ist für Gleichstrom ausgelegt und darf nicht direkt an Wechselstrom (z. B. 220-V-Haushaltsmotoren) angeschlossen werden. 2. Die Polarität der Gleichstromversorgung darf nicht vertauscht werden. 3. Der Motor kann sich in beide Richtungen drehen. Bei unerwünschter Drehrichtung kann diese durch Anpassen der Verdrahtung umgekehrt werden. 4. Mit dem Potentiometer lässt sich das Tastverhältnis des Drehzahlreglers und somit die Motordrehzahl einstellen.
