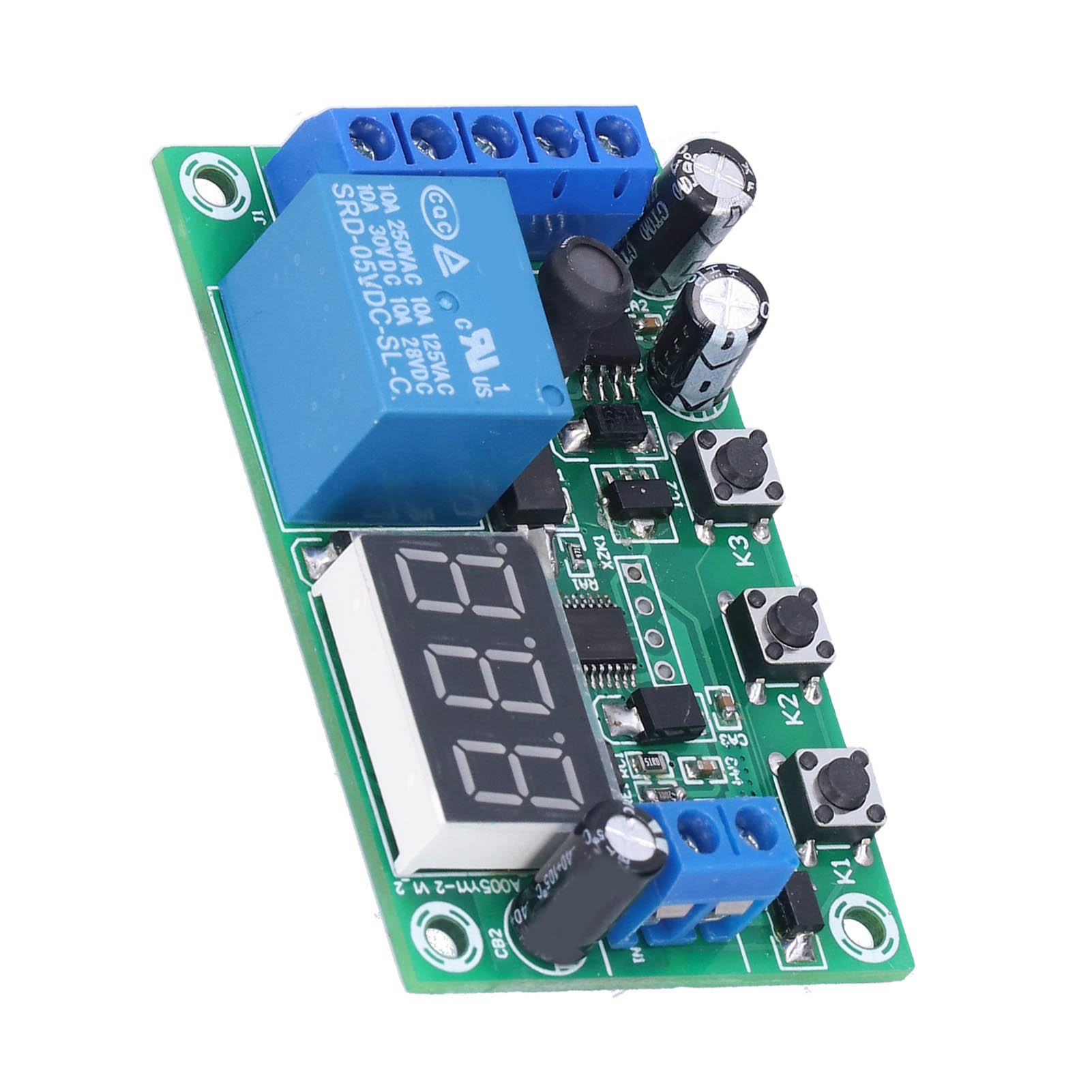

12-v-gleichstromsensorrelais, Motorsteuerungs-schaltmodul Mit Digitalanzeige

Willkommen in unserem Shop! Entdecken Sie unser Gleichstrom-Erkennungsmodul, ein präzises und zuverlässiges Gerät zur Überwachung und Steuerung elektrischer Stromkreise. Dieses Modul bietet optimale Leistung bei gleichzeitig hoher Benutzerfreundlichkeit. **Technische Daten:** - **Artikeltyp:** Gleichstrom-Erkennungsmodul - **Modell:** YYI-2 - **Erkennungsbereich:** Gleichstrom von 7 bis 30 V, zwischen 0 und 10 A; Die Detektionsspannung entspricht der Eingangsspannung. - **Detektionsgenauigkeit:** 0,01 A (10 mA) für geringe Fehler und effizienteren Betrieb. - **Standby-Strom:** Ca. 20 mA - **Relaisausgang:** Steuert das Ein- und Ausschalten von Gleichstromleitungen bis 10 A. **Hauptmerkmale:** 1. **Intelligente Steuerung:** Bei zu hohem oder zu niedrigem Strom schaltet das Steuerrelais den Stromkreis ein oder aus bzw. gibt ein Signal aus. 2. **Fehlerkalibrierung:** Integrierte Kalibrierungsfunktion zur Justierung der Messwerte. Das Display kann zur Reduzierung des Stromverbrauchs bei längeren Betriebszeiten ausgeschaltet werden. 3. **Digitalanzeige:** Bietet eine klare Visualisierung des Betriebszustands und ist dank einfacher Bedienung vor Blockierungen geschützt. **Betriebsarten (P-11 bis P-52):** - **P-11:** Wenn der gemessene Strom größer als I1 ist, schließt das Relais; wenn er unter I1 fällt, öffnet es. - **P-12:** Wenn der gemessene Strom größer als I1 ist, schließt das Relais und bleibt geschlossen, bis die Stromzufuhr unterbrochen wird. - **P-21:** Wenn der gemessene Strom größer als I2 ist, schließt das Relais; wenn er kleiner als I1 wird, öffnet es. - **P-22:** Wenn der gemessene Strom größer als I2 ist, schließt das Relais und bleibt geschlossen, bis die Stromzufuhr unterbrochen wird. - **P-31:** Wenn der gemessene Strom kleiner als I1 ist, schließt das Relais; Wenn der Strom größer als I2 wird, öffnet das Relais. - **P-32:** Wenn der gemessene Strom kleiner als I1 ist, schließt das Relais und bleibt geschlossen, bis die Stromzufuhr unterbrochen wird. - **P-41:** Wenn der gemessene Strom zwischen I1 und I2 liegt, schließt das Relais; andernfalls öffnet es. - **P-42:** Wenn der gemessene Strom zwischen I1 und I2 liegt, schließt das Relais und bleibt geschlossen, bis die Stromzufuhr unterbrochen wird. - **P-51:** Wenn der gemessene Strom kleiner als I1 oder größer als I2 ist, schließt das Relais; andernfalls öffnet es. - **P-52:** Wenn der gemessene Strom kleiner als I1 oder größer als I2 ist, schließt das Relais und bleibt geschlossen, bis die Stromzufuhr unterbrochen wird. **Einstellhinweise:** 1. Einschalten: Zeigt den gemessenen Strom an (wenn der Anschluss nicht angeschlossen ist, bleibt die Digitalanzeige normal). 2. Erstes Drücken von K1 (länger als 1 Sekunde, um ein versehentliches Auslösen zu vermeiden): Das Display zeigt „P 11“ an; K2 dient zum Einstellen des Modus, K3 zum Einstellen der Funktion. 3. Zweites Drücken von K1: Das Display blinkt „0,05“ (Schwellenwert I1); K2 erhöht I1, K3 verringert I1. 4. Drittes Drücken von K1: Das Display blinkt „0,10“ (Schwellenwert I2); K2 erhöht I2, K3 verringert I2. 5. Viertes Drücken von K1: Das Display zeigt den gemessenen Strom an und signalisiert den Standby-Modus. 6. Im Standby-Modus können Sie durch Gedrückthalten von K2 oder K3 den Messfehler feinjustieren. **Lieferumfang:** - 1 x Gleichstrom-Erkennungsmodul Dieses Modul eignet sich ideal für Elektronikprojekte, Lastüberwachung und Schutzsysteme. Seine robuste Bauweise und die fortschrittlichen Funktionen machen es zu einem unverzichtbaren Werkzeug für Profis und Hobbyanwender.
