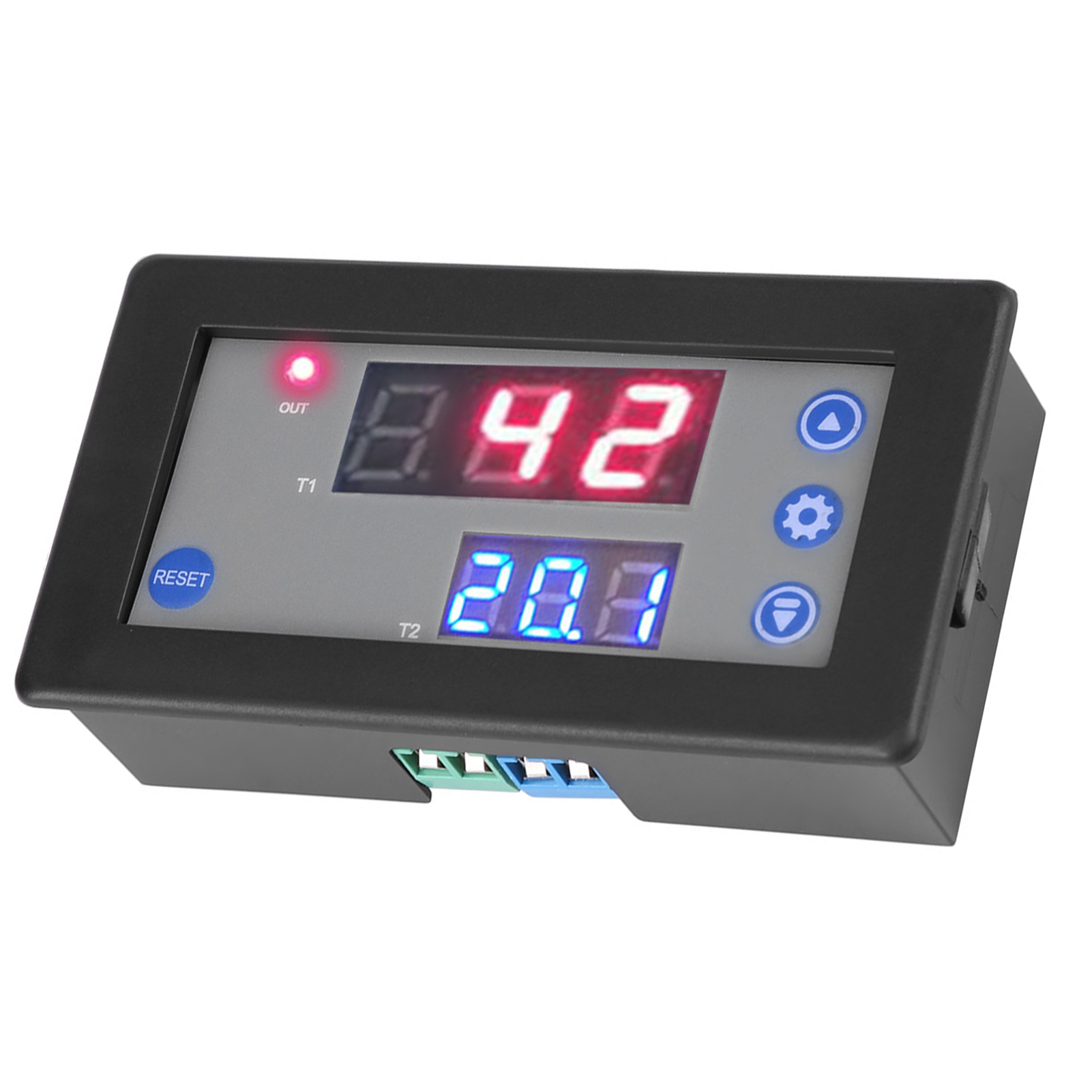

12-v-zeitverzögerungsrelaismodul, Zyklustimer, Digitales Led-doppeldisplay

1. Zeitbereich: 0–999 Sekunden, 0–999 Minuten, 0–999 Stunden (drei Optionen wählbar). 2. Funktionen: Verzögerung, Zeitsteuerung, Zyklus – 18 Kombinationsmöglichkeiten. 3. Einsatzmöglichkeiten: Zeitsteuerung, Verzögerung, Zyklussteuerung, Intervallsteuerung usw. 4. Verwendung als Zeitschalter und Bedienfeld für Zeitschaltuhren mit Alarmfunktion möglich. 5. Maximaler Betriebsstrom: 10 A, maximale Leistung: 1500 W. Der maximale Betriebsstrom beträgt 10 A, die maximale Leistung 1500 W. Spezifikationen: Produktgröße: 3 x 9,7 x 5,2 cm / 1,1 x 3,8 x 2,0 Zoll. Zeitbereich: 0–999 s / 0–999 min / 0–999 h. Maximaler Betriebsstrom: 10 A. Maximale Leistung: 1500 W. Spannung: 12 V DC. Gewicht: 70 g. Bedienungsanleitung: Vor der ersten Benutzung werden Sie aufgefordert, die Daten zu notieren. Nach 6 Sekunden Wartezeit speichert das Speichermodul die Daten automatisch. (1) Drücken Sie die SET-Taste, um in den Zeiteinstellungsmodus zu gelangen. Die Digitalanzeige blinkt. Stellen Sie mit den Plus- und Minustasten die Zeit T1 und T2 ein. Nach der Zeiteinstellung müssen Sie 5 Sekunden warten. Das Modul speichert die Daten automatisch. (2) Drücken Sie die SET-Taste, um in den Parametereinstellungsmodus zu gelangen. Es stehen zwei Parametersätze zur Auswahl: P0 und P1. Im aktuellen Modus drücken Sie kurz SET, um zwischen P0 und P1 umzuschalten. Die Parameter P0 und P1 können über die Tasten addiert und subtrahiert werden, um jeweils einen eigenen Timer-Modus festzulegen. P0--0: Zeitmodus 0-999 Sekunden. P0--1: Zeitmodus 0-999 Minuten. P0--2: Zeiteinstellung 0-999 Stunden. P1--0: Zeitverzögerungsrelais T1 (T1-Timer). P1--1: Zeitverzögerungsrelais T1 löst aus (T1-Timer). P1--2: Nach Ablauf der Zeitverzögerung T1 (T1-Timer) wird das nachfolgende Zeitverzögerungsrelais T2 elektrisch ausgelöst (T2-Zeit). P1--3: Zeitverzögerungsrelais T1 löst aus (T1-Timer), anschließend wird das nachfolgende Zeitverzögerungsrelais T2 elektrisch aktiviert (T2-Zeit). P1–4: Nach Ablauf der Verzögerungszeit T1 schaltet das Zeitverzögerungsrelais (T1-Timer) aus, anschließend wird nach Ablauf der Verzögerungszeit T2 das Relais elektrisch aktiviert (T2-Timer). Dieser Zyklus wiederholt sich. P1–5: Nach Ablauf der Verzögerungszeit T1 schaltet das Zeitverzögerungsrelais (T1-Timer) aus, anschließend wird nach Ablauf der Verzögerungszeit T2 das Relais elektrisch aktiviert (T2-Timer). Dieser Zyklus wiederholt sich. Lieferumfang: 1 x Zeitverzögerungsrelais
