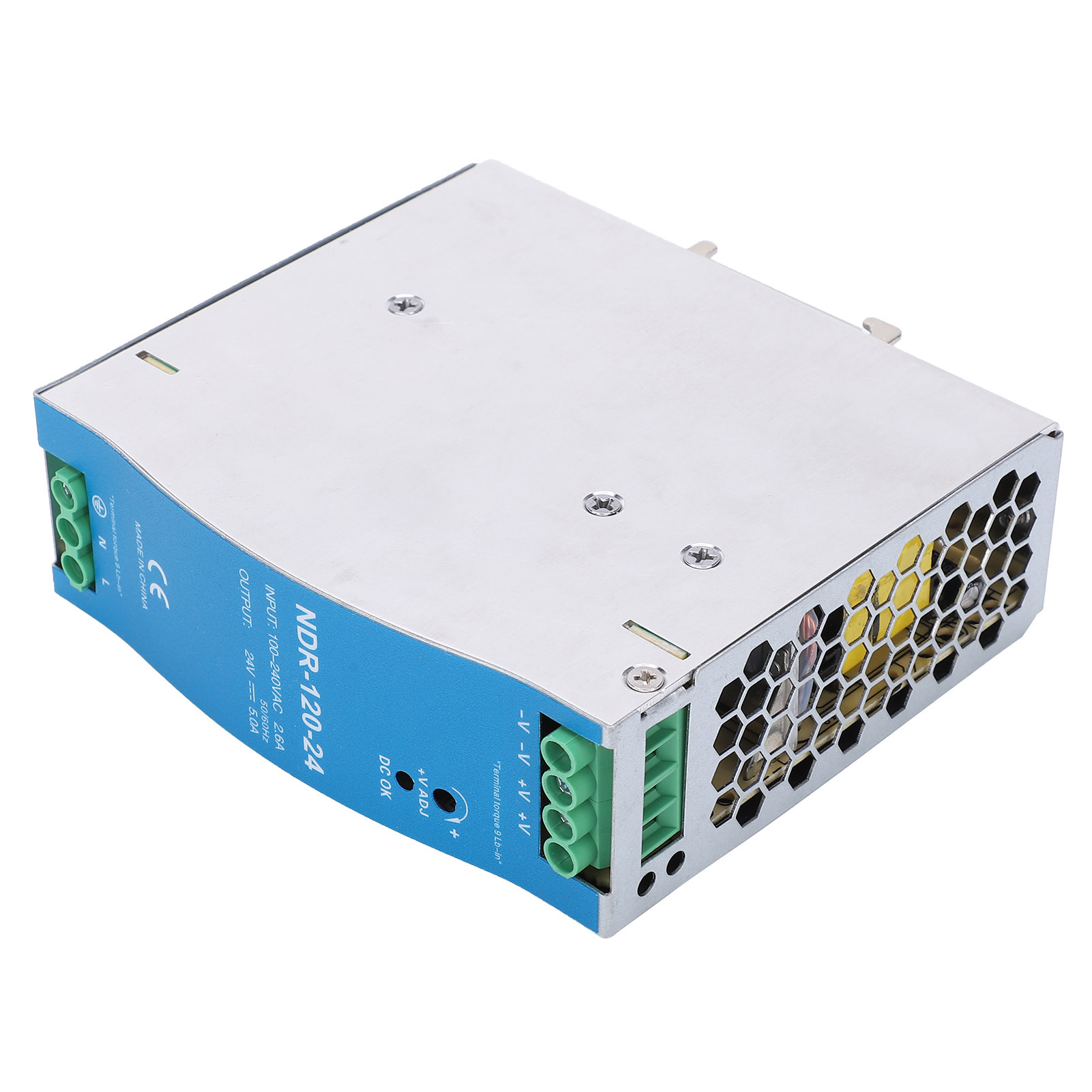

120-w-24-v-din-schienen-schaltnetzteil Ndr-120-24 Für Sps, 100–240 V Ac, Industriehandbuch

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges Schaltnetzteil Modell NDR-120-24, das Ihre industriellen Anforderungen mit Zuverlässigkeit und Leistung erfüllt. Hier finden Sie alle Details zu diesem Produkt: **Technische Daten:** - Typ: Schaltnetzteil - Material: Hochwertige Aluminiumlegierung für erhöhte Langlebigkeit und Stabilität - Modell: NDR-120-24 - DC-Ausgangsbereich: 24 V, 5 A - Genauigkeit der Ausgangsspannung: ±1 % - Restwelligkeit und Rauschen: 120 mV - Wirkungsgrad: 88 % - Eingangsspannung: 100–240 V AC (universell) - Spannungseinstellbereich: 12 V: 12–14 V 24 V: 24-28 V, 48 V: 48-55 V **Schutzfunktionen:** - Kurzschlussschutz - Überlastschutz: Konstante Strombegrenzung, wenn die Nennausgangsleistung 105 %-130 % erreicht, automatische Wiederherstellung nach Rückkehr zum Normalzustand - Überspannungsschutz: Ausgangsspannung 12 V: 14-17 V, 24 V: 29-33 V, 48 V: 56-65 V, Abschaltung und anschließender Neustart zur Wiederherstellung - Überhitzungsschutz: Abschaltung bei Überhitzung, automatische Wiederherstellung nach Abkühlung **Leistung und Normen:** - Anlauf- und Haltezeit: 1200 ms, 60 ms bei 230 V AC Volllast; 2000 ms, 60 ms, 12 ms bei 115 V AC Volllast - Isolationseigenschaften: Zwischen Eingang und Ausgang: 3 kV AC; zwischen Eingang und Gehäuse: 2 kV AC; zwischen Ausgang und Gehäuse: 0,5 kV AC, für 1 Minute - Betriebstemperatur: -20 bis +70 °C (siehe Ausgangsleistungs-Derating-Kurve) - Vibrationsfestigkeit: 10 bis 500 Hz, 2 G, 10 Minuten pro Zyklus, XYZ alle 60 Minuten; Installation gemäß IEC60068-2-6 - Sicherheitszertifizierung: Entspricht UL508, TÜV EN60950-1 - Normen für elektromagnetische Verträglichkeit (Emission): EN55022 (CISPR22), EN61204-3, Klasse B, Oberschwingungen: EN61000-3-2, -3 - Normen für elektromagnetische Verträglichkeit (Störfestigkeit): EN61000-4-2,3,4,5,6,8,11, ENV55024, EN61000-6-2 (EN50082-2), EN61204-3, Klasse A (Schwerindustriestandard) - Mittlere Betriebsdauer zwischen Ausfällen: ≥456.300 Stunden, MIL-HDBK-217F (25 °C) **Installation und Verwendung **** - Montageart: DIN-Schiene, Montage auf TS35/7,5- oder 15-Schiene, einfache und bequeme Installation - Verdrahtungsart: Eingangsanschluss: 3-polig; Ausgangsanschluss: 4-polig, DIN-Schrauben - Chassisnummer: 992D **Bedienungsanleitung:** 1. Prüfen Sie vor dem Einschalten, ob die nutzbare Wechselspannung (110 V AC, 220 V AC oder 380 V AC) mit der Eingangsspannung des Netzteils übereinstimmt. 2. Belasten Sie das Netzteil beim ersten Einschalten nicht. Prüfen Sie zunächst, ob die Ausgangsspannung mit der des angeschlossenen Geräts übereinstimmt, um Schäden zu vermeiden. 3. Stellen Sie vor der Inbetriebnahme sicher, dass die Erdung ordnungsgemäß angeschlossen ist. 4. Platzieren Sie das Netzteil vor und nach Gebrauch an einem gut belüfteten Ort mit schneller Wärmeableitung. 5. Der Ausgangsstrom ist umgebungsabhängig; Richten Sie sich nach dem Nennstrom oder dem durchschnittlichen Messwert. Berücksichtigen Sie eine Stromreserve von 20–30 % bei hohen Umgebungstemperaturen, schlechter Luftzirkulation oder übermäßiger induktiver Last. 6. Die Eingangsleistung wird durch die Nennleistung des angeschlossenen Geräts bestimmt. Ist diese unbekannt, berechnen Sie sie, indem Sie den Nennstrom mit der Spannung multiplizieren. Wählen Sie ein Netzteil mit einer Nennleistung, die 15–30 % über der tatsächlichen und der Spitzenleistung liegt. **Lieferumfang:** - 1 x Schaltnetzteil (Modell NDR-120-24) Dieses Produkt ist ideal für industrielle Anwendungen und bietet einfache Installation, umfassenden Schutz und stabile Leistung. Bestellen Sie jetzt und profitieren Sie von einer zuverlässigen und nachhaltigen Stromversorgungslösung!
