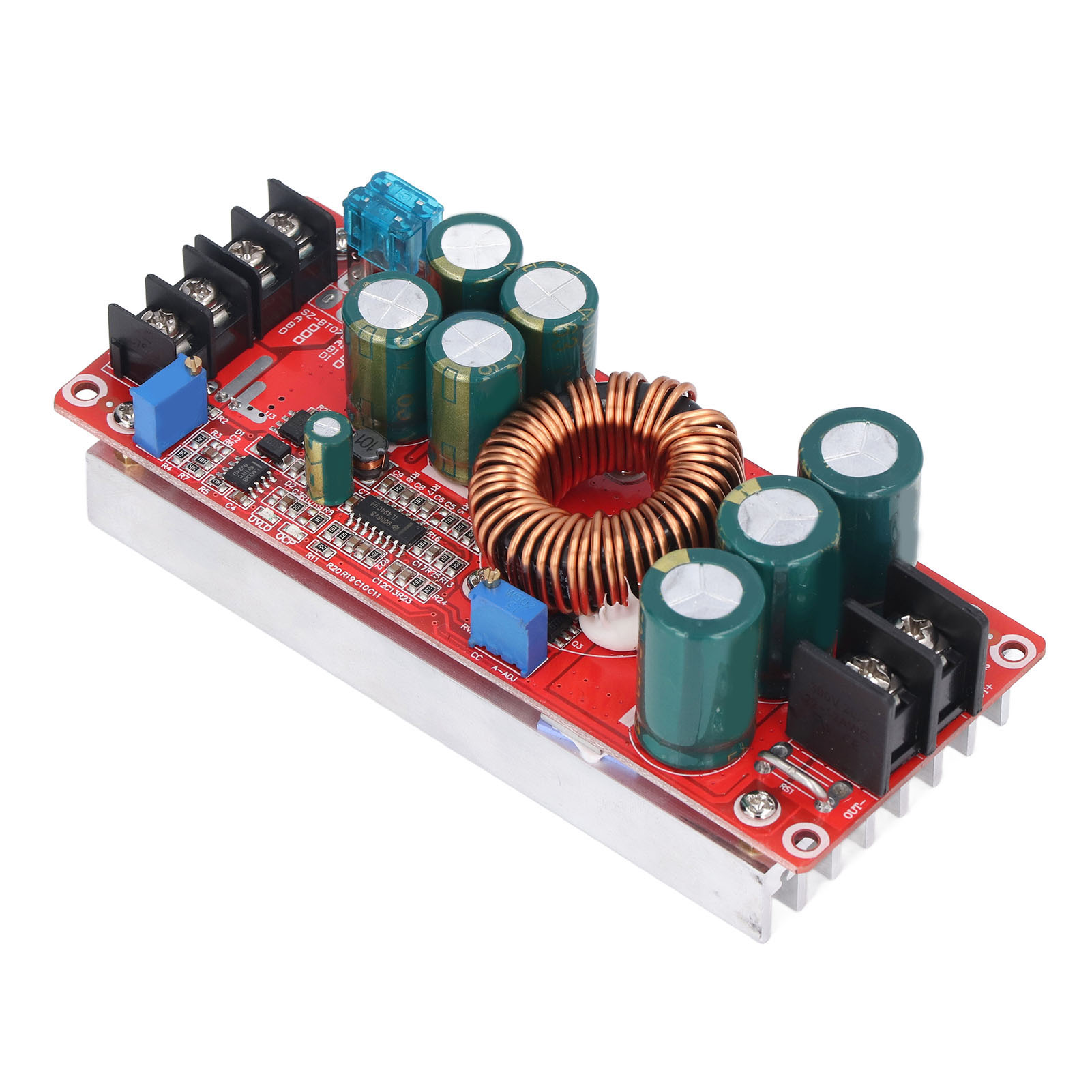

1200-w-dc/dc-aufwärtswandlermodul Mit Konstantspannungsregler Und Einstellbarem Netzteil

Willkommen in unserem Shop! Entdecken Sie unser DC/DC-Aufwärtswandlermodul, Modell SZ-BT07CCCV-A – eine zuverlässige und leistungsstarke Lösung für alle Ihre Anwendungen, die eine kundenspezifische Stromversorgung erfordern. **Hauptmerkmale:** - **Eingangsspannungsbereich**: DC 10–60 V (direkte Auswahl ohne Jumper) - **Ausgangsspannungsbereich**: 12–83 V, stufenlos einstellbar (Standardeinstellung: 19 V, einstellbar über Potentiometer) - **Maximaler Ausgangsstrom**: 18 A (über 10 A: Kühlung verstärken) - **Einstellbarer Konstantstrom**: 0,5–18 A (±0,3 A) - **Umwandlungswirkungsgrad**: 92–97 % abhängig von den Bedingungen - **Betriebsfrequenz: 150 Hz kHz - **Betriebstemperatur: -40 °C bis +85 °C **Integrierte Schutzfunktionen:** - Verpolungsschutz (150-A-MOSFET) - Überstromschutz (25-A-Auslösung) - Kurzschlussschutz (30-A-Sicherung + doppelter Schutz) - Unterspannungsschutz (einstellbar von 9 V bis 50 V) **Vielfältige Anwendungsmöglichkeiten:** - DIY-Netzteil für elektronische Geräte - Notstromversorgung für Laptops und digitale Geräte - Spannungsregelung für Solarmodule - Akkuladung (Bleiakkus, Lithiumakkus usw.) - Hochleistungs-LED-Netzteil **Technische Daten Detaillierte Spezifikationen:** - **Abmessungen**: ca. 130 x 52 mm (5,1 x 2 Zoll) - **Installationsmethode**: 4 x 3 mm Abstandshalter - **Anschluss**: Schraubklemmenblock (verwenden Sie hochstromfähiges Reinkupferkabel) - **Maximaler Eingangsstrom**: 20 A (25 A mit Zwangslüftung für 12–24 V) - **Ruhestrom**: 15 mA (steigt mit der Ausgangsspannung) **Einstellungen:** - **Spannung**: Drehen Sie das Potentiometer V-ADJ mit einem Schlitzschraubendreher (unter geringer Last oder ohne Last) - **Strom**: Drehen Sie das Potentiometer A-ADJ gegen den Uhrzeigersinn (ca. 30 Umdrehungen), um den Strom zu minimieren, und stellen Sie ihn dann im Uhrzeigersinn entsprechend Ihren Bedürfnissen ein (Standardeinstellung ist 3 A) - **Unterspannungsschutz**: Schließen Sie eine Referenzspannung an (z. B. 10 V) und RV1 so einstellen, dass die UVLO-LED leuchtet. **Lieferumfang:** 1 x Spannungsverstärkermodul **Wichtiger Hinweis:** Stellen Sie den Strom niemals durch Kurzschließen des Ausgangs ein. Verwenden Sie eine entladene Batterie, um den Ladestrom einzustellen. Bei Strömen über 15 A ist ein Lüfter zur Wärmeableitung erforderlich. Dieses Modul eignet sich perfekt für DIY-Projekte, eingebettete Elektronik und Solaranlagen und bietet außergewöhnliche Robustheit und Vielseitigkeit.
