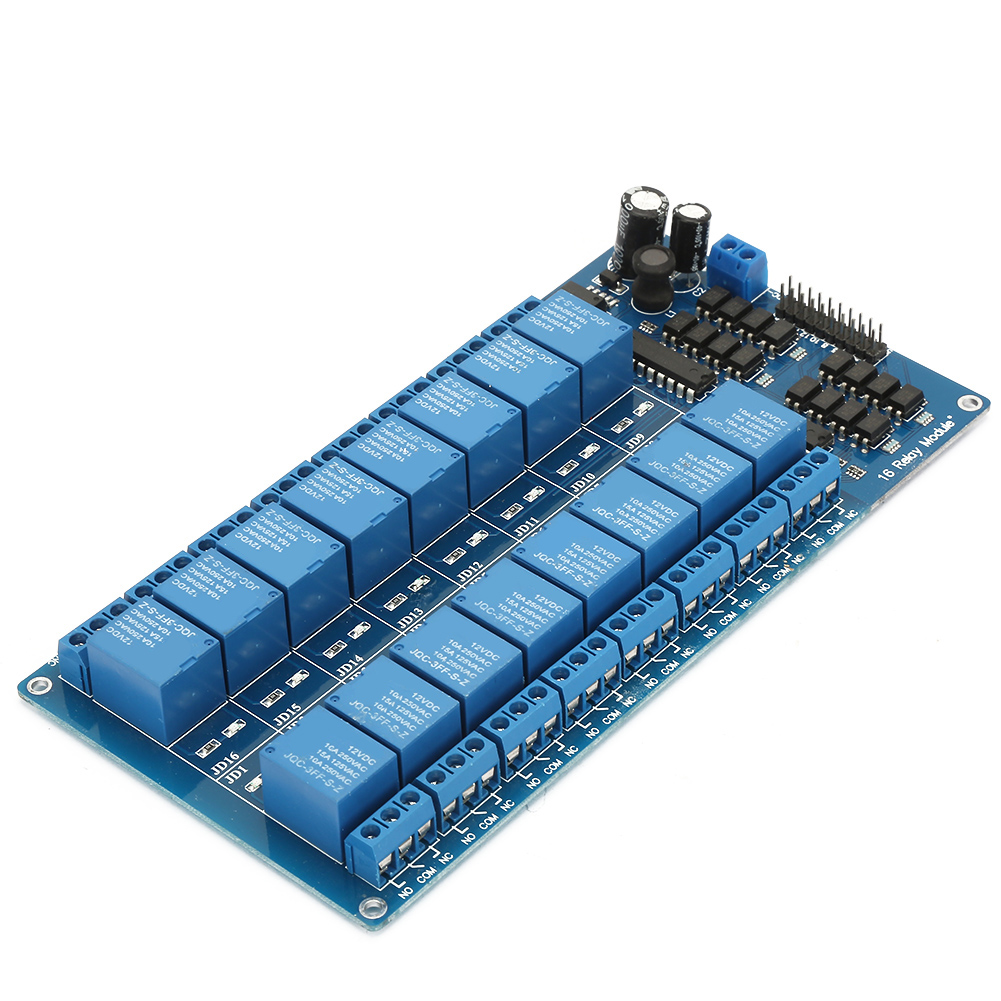

12v 16-kanal-relaismodul Mit Optokoppler, Schnittstellensteuerplatine

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges 16-Kanal-Relaismodul, das für zuverlässige Leistung und hohe Flexibilität in Ihren Elektronikprojekten entwickelt wurde. Dieses Modul eignet sich ideal für die Mikrocontroller-Entwicklung, die Steuerung von Haushaltsgeräten oder als Erweiterungsausgang für speicherprogrammierbare Steuerungen (SPS). **Wichtigste technische Daten:** - Steuerspannung: Das Triggersignal liegt auf niedrigem Pegel (0-2 V); Die Hochspannung darf 12 V nicht überschreiten. - Hochwertiger, isolierter Optokoppler: Hervorragende Störfestigkeit, garantierte Stabilität, minimaler Triggerstrom von nur 3 mA. - Flexible Steuerung: Die 16 Kanäle können einzeln oder in Kombination nach Bedarf aktiviert oder deaktiviert werden. - Robuster Ausgang: Direkter Anschluss an 220 V AC 10 A oder 30 V DC 10 A Lasten. - Unabhängige COM-Anschlüsse: Jedes Relais verfügt über einen separaten gemeinsamen Anschluss (COM), der den Anschluss an verschiedene Signale ermöglicht. Jedes Relais verfügt über Schließer- (NC) und Öffneranschlüsse (NO). - Optische Statusanzeigen: Jedes Relais ist mit einer Status-LED ausgestattet, die zur klaren Statusüberwachung leuchtet oder erlischt. - Benutzerfreundliche Schnittstelle: Alle Verbindungen erfolgen direkt über Schraubklemmen, was die Installation vereinfacht. - Einfache Montage: Vier Befestigungslöcher für Schrauben gewährleisten eine stabile Montage. - Abmessungen der Leiterplatte: 180 mm (Länge) x 90 mm (Breite) x 20 mm (Höhe). - Stromversorgung: 12 V DC Versorgungsspannung, Relaiskontaktbelastbarkeit 10 A 250 V, geschützt durch einen Optokoppler. Das Modul verfügt über eine interne Stromversorgung (keine externe Quelle erforderlich) und die I/O-Steuerung ist auf niedrigem Pegel aktiv. **Produktspezifikationen:** - Zustand: 100 % Neu - Typ: Relaismodul - Versorgungsspannung: 12 V DC **Lieferumfang:** - 1 Relaismodul **Bedienungsanleitung:** 1. Stellen Sie sicher, dass die Stromversorgung im Betriebsbereich liegt, d. h. 12 V DC. 2. Beachten Sie den Verdrahtungsplan für die Stromversorgung und vermeiden Sie Verpolung. 3. Das Produkt verwendet einen LM2596S-Abwärtswandler, der eine geringe Wärmeentwicklung verursachen kann. Dies ist normal. Ebenso ist eine leichte Erwärmung der Relais während des Dauerbetriebs normal. 4. Die Lastleistung muss die Relaiskapazität übersteigen. Um die Lebensdauer des Produkts zu verlängern, vermeiden Sie hohe Lasten (ca. 2000 W). Dieses Relaismodul ist eine zuverlässige Wahl für Ihre Steuerungsanwendungen und zeichnet sich durch Einfachheit, Robustheit und Vielseitigkeit aus.
