12v 2-kanal-relaismodul Mit Optokoppler-signalisolierung Für Arduino-projekte

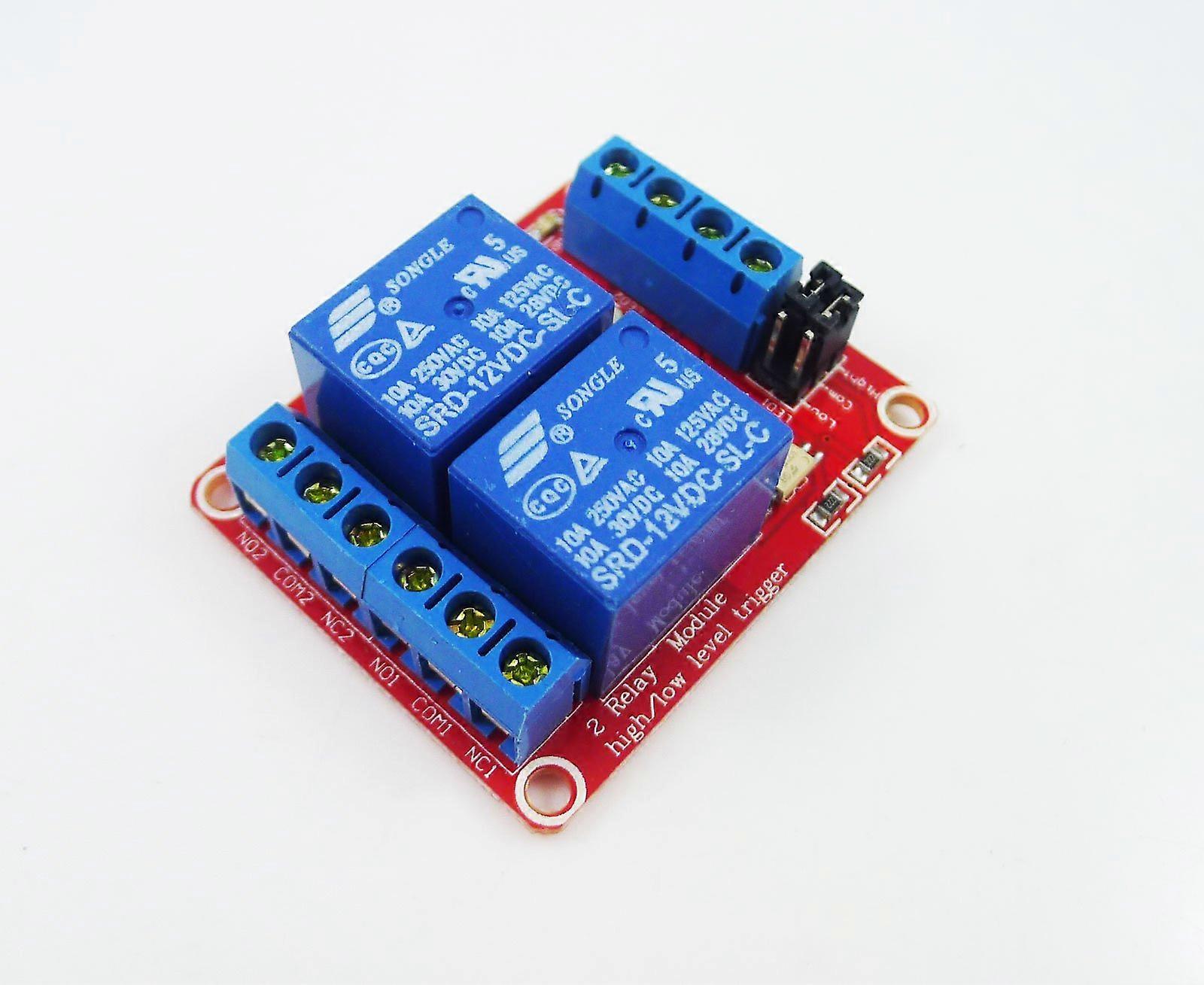

12V 2-Kanal-Relaismodul mit Optokoppler und High/Low-Triggerung für Arduino. Beschreibung: Dieses kompakte 12V-Zweikanal-Relaismodul ist für die einfache Integration mit Arduino und anderen Mikrocontrollern konzipiert. Jeder Kanal ist optisch von den Steuersignalen isoliert und bietet einen wählbaren High/Low-Triggerungsmodus für verschiedene Logikanforderungen. Das Modul ermöglicht das sichere Schalten externer Schaltungen und schützt gleichzeitig den Mikrocontroller vor elektrischen Störungen und Transienten. Hauptvorteile: Signalisolierung für sicherere Steuerung: Integrierte Optokoppler isolieren den Mikrocontroller von den Relaisspulen und reduzieren so das Risiko von Störungen oder Rückkopplungsströmen, die empfindliche elektronische Bauteile beeinträchtigen könnten. Flexible Triggermodi: Die wählbare High/Low-Triggerung ermöglicht die Ansteuerung verschiedener Logikpegel des Mikrocontrollers ohne zusätzliche Hardware. Zweikanalsteuerung: Zwei unabhängige Relais ermöglichen die Steuerung mehrerer Schaltungen mit einem einzigen Modul, was die Verdrahtung vereinfacht und den Platzbedarf optimiert. Einfache Integration: Das Modul ist für die Verwendung mit Arduino und ähnlichen Entwicklungsboards konzipiert und wird direkt an Standard-Digitalausgänge angeschlossen, um eine schnelle Prototypentwicklung und Implementierung zu ermöglichen. Zuverlässiger 12-V-Betrieb: Das Modul wird mit 12 V betrieben, um die Relais sicher anzusteuern und gleichzeitig die Steuerleitungen auf Mikrocontroller-Spannung zu halten. Merkmale und Eigenschaften: Funktion: Zwei unabhängige elektromagnetische Relais, die über digitale Eingangssignale gesteuert werden, mit Optokoppler-Isolation und H/L-Triggerpegelwahl. Kompatibilität: Konzipiert für Arduino und andere Mikrocontroller sowie Einplatinencomputer mit digitalen Ausgangssignalen; die Triggermoduswahl ermöglicht die Kompatibilität mit verschiedenen Logikfamilien. Größe und Bauform: Kompakte Leiterplattenbauform, ideal für Hobbyprojekte, Prototypen und eingebettete Bedienfelder. Materialien und Fertigung: Standard-Leiterplattenkonstruktion mit verlöteten Bauteilen und Relaisbaugruppen, ausgelegt für wiederholte Schaltvorgänge. Leistung: Verwendet eine 12-V-Stromversorgung für die Relaisspulen und bietet isolierte Steuereingänge für einen stabilen Betrieb in typischen Entwicklungs- und Steuerungsszenarien. Lösungsansatz: Es verhindert Schäden am Mikrocontroller durch Relaisspulenrauschen und Spannungsspitzen durch die Isolation des Steuerkreises. Es macht separate Treibertransistoren oder komplexe Verdrahtungen zur Anbindung der Relais an die Logikausgänge überflüssig. Es verkürzt die Entwicklungszeit durch Plug-and-Play-Relaissteuerung, die mit typischen Arduino-Projektschaltplänen kompatibel ist. Praktische Anwendungsfälle: Hausautomation: Steuern Sie Beleuchtung, Ventilatoren oder kleine Pumpen mit einem Arduino-Controller und schützen Sie gleichzeitig die Steuerelektronik vor Netz- oder Motorstörungen. Robotik und Mechatronik: Steuern Sie Aktoren, Magnetventile oder Motoren mit isolierter Schaltung und wählbarem Triggerverhalten für erhöhte Zuverlässigkeit. Prototyping und Testen: Fügen Sie während der Entwicklung und Fehlersuche schnell eine isolierte Ein-/Ausschaltsteuerung für externe Geräte hinzu, ohne die Stromversorgungsschaltungen neu zu gestalten. Integration: Versorgen Sie die Relaisspulen mit einer stabilen 12-V-Spannung und verbinden Sie die Steuerpins mit den digitalen Ausgängen Ihres Mikrocontrollers. Wählen Sie vor der Signalverdrahtung den H- oder L-Triggermodus entsprechend der Logik Ihres Controllers. Beachten Sie die Relaischarakteristik beim Anschluss von AC- oder DC-Lasten, um einen sicheren Betrieb innerhalb der spezifizierten Grenzen zu gewährleisten. Dieses 12-V-Zweikanal-Relaismodul mit Optokoppler und H/L-Triggerung bietet eine einfache und flexible Lösung zum Hinzufügen isolierter Schaltungen zu Arduino- und anderen Mikrocontroller-Projekten, minimiert gleichzeitig die Verdrahtungskomplexität und schützt die Steuerelektronik.
