12v 20rpm Gleichstrommotor Mit Halterung, Einstellbare Drehzahl, Rechts-/linkslauf Für Kleine Mechanische Anwendungen

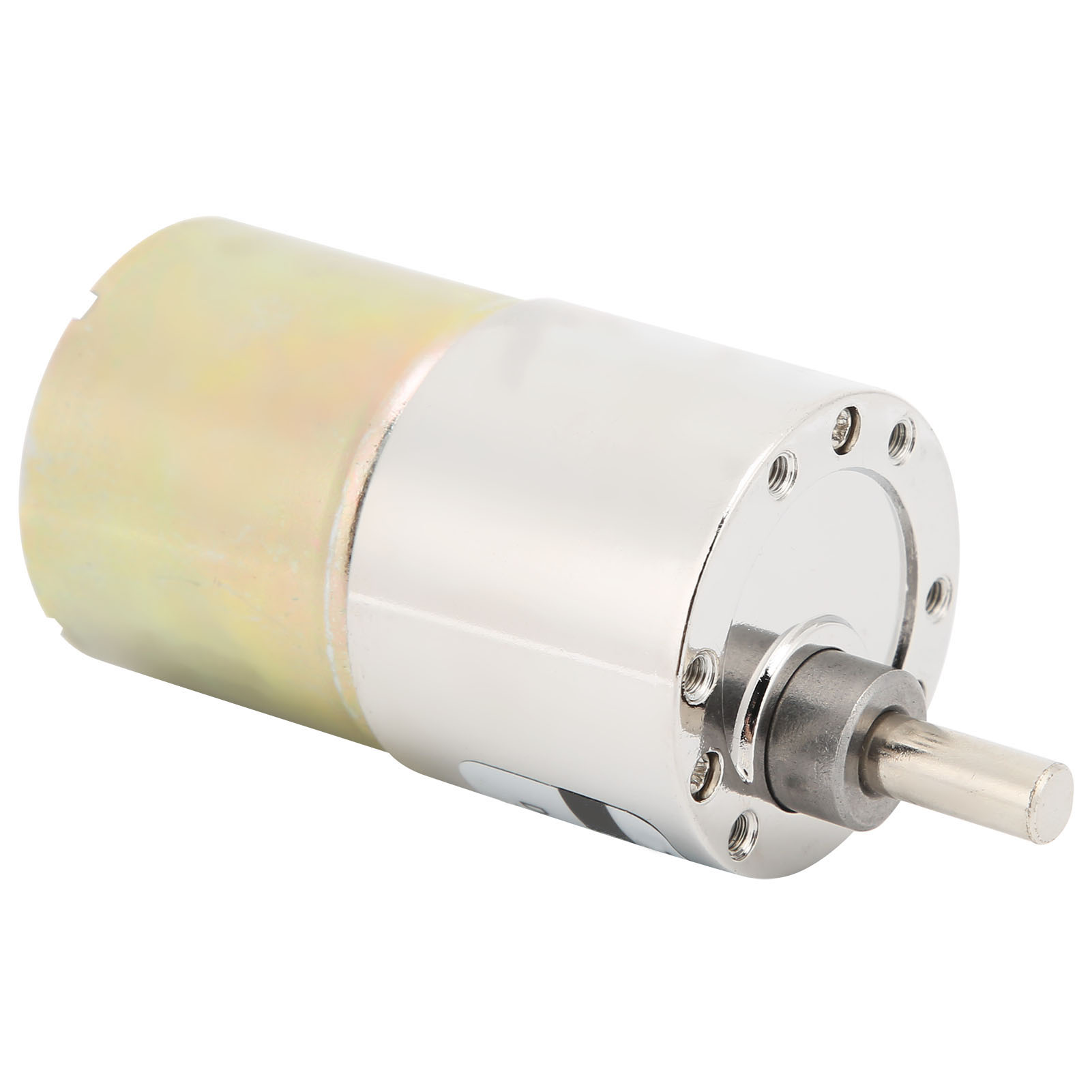

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen Gleichstrom-Getriebemotor, Modell XD-37GB520, der für herausragende Leistung in einer Vielzahl industrieller und technischer Anwendungen entwickelt wurde. Dieser Motor zeichnet sich durch seine Robustheit, Zuverlässigkeit und seinen leisen Betrieb aus und ist somit ideal für anspruchsvolle Umgebungen. **Detaillierte technische Daten:** **Artikeltyp:** Gleichstrom-Getriebemotor **Modell:** XD-37GB520 **Material:** Hochwertiges Kupfer **Abtriebswellengröße:** Ca. 6 x 15 mm / 0,2 x 0,6 Zoll **Isolationswiderstand:** Nach Nennbetrieb unter normalen Temperatur- und Feuchtigkeitsbedingungen, gemessen mit einem 500-V-Gleichstrom-Ohmmeter zwischen Spule und Gehäuse, beträgt der Isolationswiderstand maximal 20 MΩ. **Isolationsfestigkeit:** Nach dem Nennbetrieb, Anlegen einer Spannung von 50 Hz oder 60 Hz zwischen den Spulen für eine Minute ohne Anomalien bis zu 1500 V. - **Temperaturanstieg:** Normal mit einem Unterdruckgehäuse oder gleichwertigem Kühlkörper, gemessen mittels Widerstandsmethode, weniger als 70 °C. - **Isolationsklasse:** Klasse B (130 °C). - **Betriebstemperatur:** -10 bis +40 °C (nicht frostfrei). - **Betriebsfeuchtigkeit:** 85 % oder weniger (nicht kondensierend). - **Drehrichtung (im/gegen den Uhrzeigersinn):** Ja. - **Drehzahlregelung:** Ja. - **Steuerspannung:** DC 12–24 V. - **Drehzahlregelungsbereich:** 0–100 %. - **Getriebe Modell:** CN1001 - **Zahnrad-Mittelloch:** Ca. 6 mm / 0,2 Zoll **Technische Daten (Referenztabelle):** - **Spannung:** 12 V DC - **Leerlaufdrehzahl:** 5, 10, 20, 30, 50 U/min (je nach Konfiguration) - **Leerlaufstrom:** 0,15 A - **Drehzahl unter Last:** 4, 9, 18, 28, 45 U/min (jeweils) - **Drehmoment unter Last:** 23,4, 11,7, 5,85, 3,9, 2,34 kgf·cm (jeweils) - **Strom unter Last:** 0,6 A - **Leistung:** 5 W **Produkt-Highlights:** - Zahnräder, Ganzmetallkonstruktion Mit exzellenter Verarbeitung, verschleißfest, leise und langlebig. Kompakte Bauweise mit hohem Drehmoment, extrem leisem und stabilem Betrieb. Spule aus reinem Kupfer für erhöhten Bremswiderstand und Leitfähigkeit, was das Motordrehmoment steigert. Bürstenloser Motor mit Überstromschutz verhindert Durchbrennen und verlängert die Lebensdauer. Hochtemperaturfett an den Zahnrädern reduziert Reibung, Geräuschentwicklung und Temperaturanstieg und trägt so zur Langlebigkeit bei. Zwei Sektormagnete im Motorgehäuse sorgen für hohe Remanenz, hohe magnetische Energieabgabe, überlegene Leistung und hohes Drehmoment. Einsatzgebiete: Mikromaschinen, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, Elektronikfertigungsanlagen, Finanzmaschinen, Rüstungsindustrie usw. **Lieferumfang:** 1 x Motor - 1 x Halterung - 1 x Drehzahlregler - 10 x Schrauben - 1 x Zahnrad - 1 x Innensechskantschlüssel - 2 x kleine Schrauben **Wichtige Hinweise für optimale Nutzung:** 1. **Überlastung und blockierter Rotor:** Der Motor erzeugt im Betrieb Wärme. Überlastung oder längeres Blockieren können die Isolierschicht der Lackdrähte auflösen, einen Kurzschluss verursachen und den Motor zerstören. Vermeiden Sie diese Bedingungen. 2. **Niedrige Drehzahl:** Gleichstrommotoren verwenden Kohlebürsten. Bei niedrigen Drehzahlen kann sich Kohlenstaub in den Kommutatorschlitzen ansammeln und möglicherweise einen Kurzschluss verursachen. Vorsicht! 3. **PWM-Controller:** Die Verwendung eines PWM-Controllers kann die Lebensdauer der Bürsten verkürzen. Die typische Frequenz liegt bei 10–20 kHz. Bauteile können in Resonanz geraten und überhitzen. Läuft der Motor nicht mit einer festen Frequenz, versuchen Sie es mit einem Varistor. Führen Sie entsprechende Tests durch. 4. **Trägheit und Bremsen:** Nach dem Abschalten der Stromzufuhr dreht sich der Rotor aufgrund seiner Trägheit weiter. Zum sofortigen Anhalten können die Plus- und Minusanschlüsse kurzgeschlossen werden. Dies kann jedoch den Stromfluss vorübergehend erhöhen und die Lebensdauer verkürzen. 5. **Motorsturz:** Die Magnete sind empfindlich. Ein Sturz kann sie beschädigen, den Motor blockieren und Verbrennungen verursachen. Verwenden Sie den Motor nicht nach einem Sturz aus großer Höhe. Dieser Motor wird mit allem notwendigen Zubehör für eine einfache Installation geliefert. Ideal für Projekte, die hohe Präzision und Langlebigkeit erfordern.
