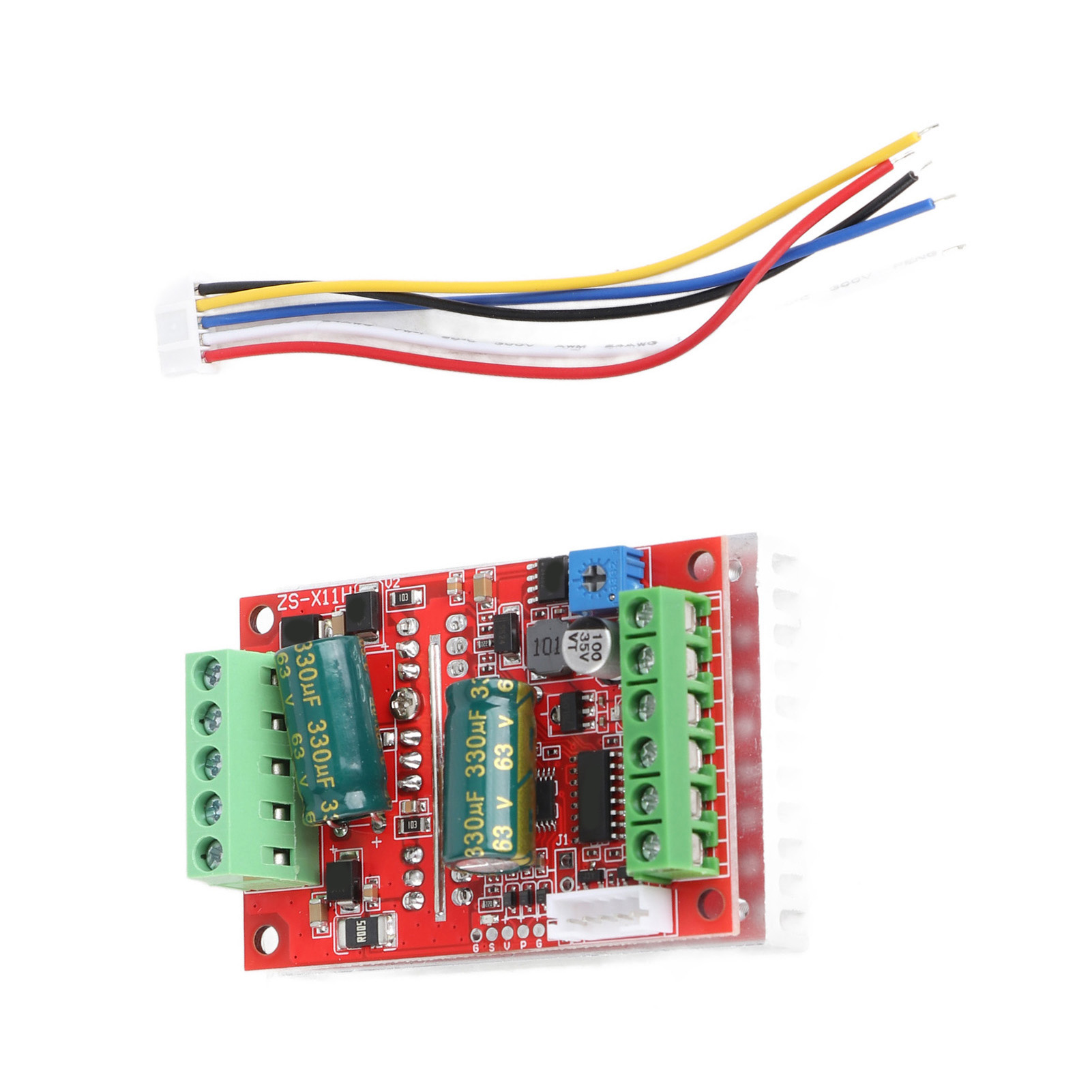

12v 24v 48v Motorsteuerung, Vorwärts/rückwärts, Bürstenlos, 400w Dc Pwm-drehzahlregler

1. Ergonomisches Design: Die Schnittstelle verfügt über eine Klemmenleiste, einen Standard-Kühlkörper und ein integriertes Drehzahlpotentiometer auf der Platine. 2. Vollintegrierte Technologie, stabile Leistung mit Vorwärts-/Rückwärtslauf und Bremsfunktion. Der Motordrehzahlregler verwendet einen bürstenlosen Hall-Sensor. 3. Leistungsstarker 400-W-Drehstrommotor (bürstenlos), breiter Spannungsbereich 6–60 V, mit Hall-Sensor. 4. Kompatibel mit 0–5-V-Analogsteuerung über speicherprogrammierbare Steuerung (SPS) und 0–5-V-PWM-Steuerung. Sofort einsatzbereit nach dem Einschalten, spart Zeit und Aufwand. 5. Drei großformatige Phasenkabel sind am Gerät vorhanden, ebenso wie drei Anschlussschnittstellen auf der Steuerplatine (MA, MB, MC usw.). Spezifikationen: Produkttyp: Motorsteuerung; Material: Leiterplatte (PCB); Anwendung: Motorsteuerung; Maximalstrom: 16 A (nominal), 20 A (maximal). Maximale Leistung: 400 W; Überstromschutz: Ja. Lieferumfang: 1 x Motorsteuerung, 1 x Anschlusskabel. Hinweis: Dieser Antrieb ist für einen Drehstrom-Gleichstrommotor vorgesehen. Die bürstenlose Steuerplatine erfordert einen mit einem Hall-Sensor ausgestatteten Motor für den ordnungsgemäßen Betrieb. 2. Dieser Antrieb ist nur mit bürstenlosen Gleichstrommotoren und Hall-Sensor-Motoren mit einem elektrischen Winkel von 120° kompatibel. 3. Bei Eingang des PWM-Signals an den beiden Ports der PG-Hauptplatine (integriertes Potentiometer auf Minimum und Kurzschlussschnittstelle auf der Platine gleichzeitig kurzgeschlossen; die Verdrahtung ist in der Abbildung oben dargestellt) beträgt die Amplitude 2,5 bis 5 V und die Frequenz 50 Hz bis 20 kHz. 4. Für einen externen 0-5-V-Analogeingang schließen Sie diesen an Klemme 2 der Hauptplatine an (Potentiometer auf Minimum; die Verdrahtung ist in der Abbildung oben gestrichelt dargestellt). 5. Um die Geschwindigkeit mit dem externen Potentiometer einzustellen, schließen Sie dieses an Klemme 3 der Hauptplatine an (das Potentiometer der Platine ist auf Minimum eingestellt; die Verdrahtung ist in der Abbildung anhand des Potentiometers dargestellt). 6. Vorwärts-/Rückwärtslauf und Stopp werden über einen Schalter (0 V) geerdet. Ein Low-Pegel ist aktiv, und der externe Mikrocontroller kann ebenfalls ein Low-Pegel-Signal bereitstellen. Die Bremse wird über einen Schalter mit einem 5-V-High-Pegel aktiviert. Die Klemmen in der vorderen Reihe sind für Niedrigstromsignale vorgesehen, die direkt an die Hauptsteuerung des Mikrocontrollers übertragen werden; sie dürfen niemals mit hohen Spannungen oder Strömen in Berührung kommen. 7. Wenn das PWM-Signal über die beiden PG-Anschlüsse auf der Hauptplatine angelegt wird (wobei das integrierte Potentiometer auf Minimum eingestellt und die Schnittstelle gleichzeitig kurzgeschlossen ist, wie oben dargestellt), beträgt die Amplitude 2,5 bis 5 V und die Frequenz 50 Hz bis 20 kHz. 8. Wenn der externe analoge Eingang (0 bis 5 V) über die beiden Anschlüsse auf dem Motherboard angelegt wird (bei auf Minimum eingestelltem Potentiometer ist die Verdrahtung in der obigen Abbildung durch die gestrichelte Linie dargestellt).
