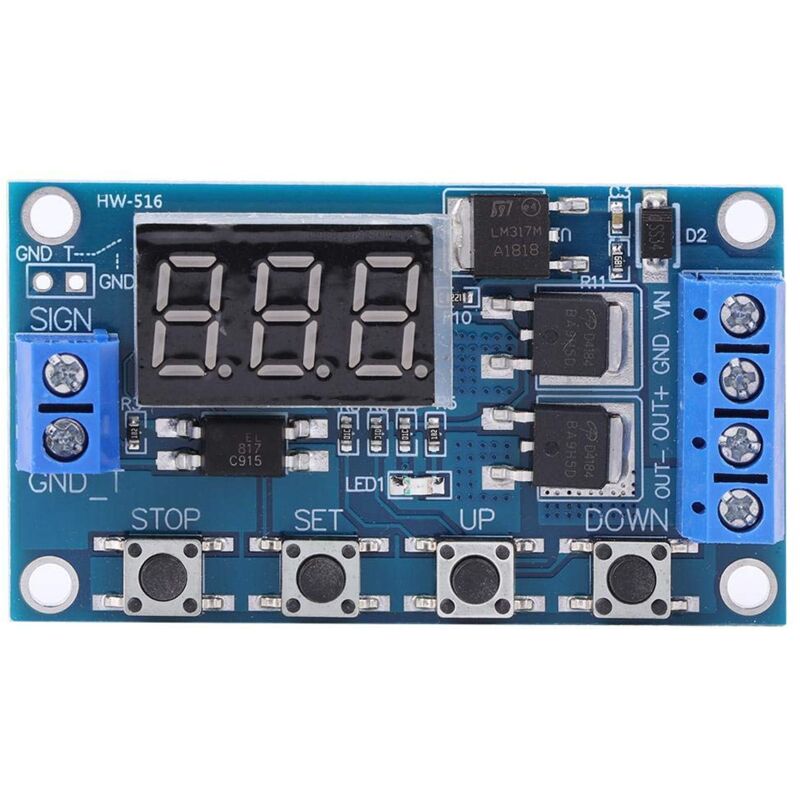

12v/24v Platin-zeitverzögerungsrelaismodul, Triggerzyklusverzögerung, Dual-mosfet, Durchflusssteuerung
19,92 €
ab 23,91 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt aktualisiert: heute
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 19,92 € | 3,99 € | 23,91 € | Zum Shop |
| Spezifikationen | Artikeltyp: PCB-Zeitverzögerungsschalter Material: Leiterplatte Größe: Leiterplatte ca. 60 x 34 mm / 2,4 x 1,3 Zoll Hinweis: Das Modul verfügt über einen aktiven Ausgang; die Ausgangsspannung entspricht der Eingangsspannung. Die Eingangsspannung ist hoch (5–36 V), wodurch es mit den meisten Geräten kompatibel und sehr praktisch ist. Es verfügt über eine Not-Aus-Funktion (Stopptaste). Ein Verpolungsschutz verhindert das Durchbrennen des Produkts. Sie können verschiedene OP-, CL- und LOP-Parameter einstellen. Diese Parameter sind unabhängig und werden automatisch gespeichert. Alle Einstellungen bleiben nach dem Schließen des Formulars erhalten. Funktionsprinzip: P1: Triggersignal; das Relais befindet sich im „OP“-Modus und wird dann getrennt. Die „OP“-Zeit ist wie folgt: P1.1: Das Signal wird reaktiviert und ist ungültig. P1.2: Das Signal wird reaktiviert und die Uhr startet neu. P1.3: Das Signal wird reaktiviert, das Relais schließt und die Uhr stoppt. P-2: Triggersignal. Das Relais ist während der Zeit „CL“ geschlossen, dann während der Zeit „OP“ und anschließend wieder aus. P3.1: Triggersignal. Das Relais startet nach der Zeit „OP“, schließt während der Zeit „CL“ und durchläuft dann einen Zyklus. Bei aktivem Triggersignal ist das Relais geschlossen und die Uhr angehalten. Die Anzahl der Zyklen („LOP“) kann eingestellt werden. P3.2: Kein Triggersignal. Das Relais geht in den Zustand „OP“ über, schließt während der Zeit „CL“ und der Zyklus läuft. Die Zyklusfrequenz („LOP“) kann eingestellt werden. P-4: Signalfunktion. Wird die Triggersignal-Synchronisierung abgebrochen, bleibt das Relais aktiviert. Verschwindet das Signal, befindet sich das Relais nach der Synchronisierungszeit im Zustand „OP“. Treten während des Synchronisierungsprozesses weitere Signale auf, ist die Zeitsteuerung nicht möglich. Lieferumfang: 1 Relaismodul 1. Das Zeitverzögerungsrelaismodul ist mit einem Optokoppler und einer galvanischen Trennung ausgestattet und bietet verbesserte Störfestigkeit sowie eine Leiterplatte in Industriequalität. Der Schaltvorgang ist geräuschlos, funkenfrei und erzeugt keine elektromagnetischen Störungen. 2. Erweiterter Pausenmodus. Bei Aktivierung erfolgt für 5 Minuten keine Bedienung. Anschließend schaltet sich der Monitor automatisch ab. Jede Taste kann einzeln aktiviert werden. 3. Parameter – Betriebsspannung: 5–36 V; Ruhestrom: 20 mA; Betriebsstrom: 50 mA; Betriebstemperatur: -40–85 °C; Ausgangsleistung: DC 5–36 V, bei Raumtemperatur, DC 15 A, 400 W Leistung! Verbesserte Wärmeableitung; maximaler Strom beträgt 30 A. 4. Triggersignal – (3,0–24 V) mit Optokoppler-Isolation verbessert die Störfestigkeit des Systems (Kunden können auch die Erdung kurzschließen). 5. Hinweis: 2. „DC+“ und „Charge+“ sind interne Kurzschlüsse der Magnetpole, „DC-“ und „Charge-“ dürfen jedoch während des Betriebs nicht kurzgeschlossen werden; andernfalls kann die Last nicht geschaltet werden, und die entsprechende Last führt Strom. |
