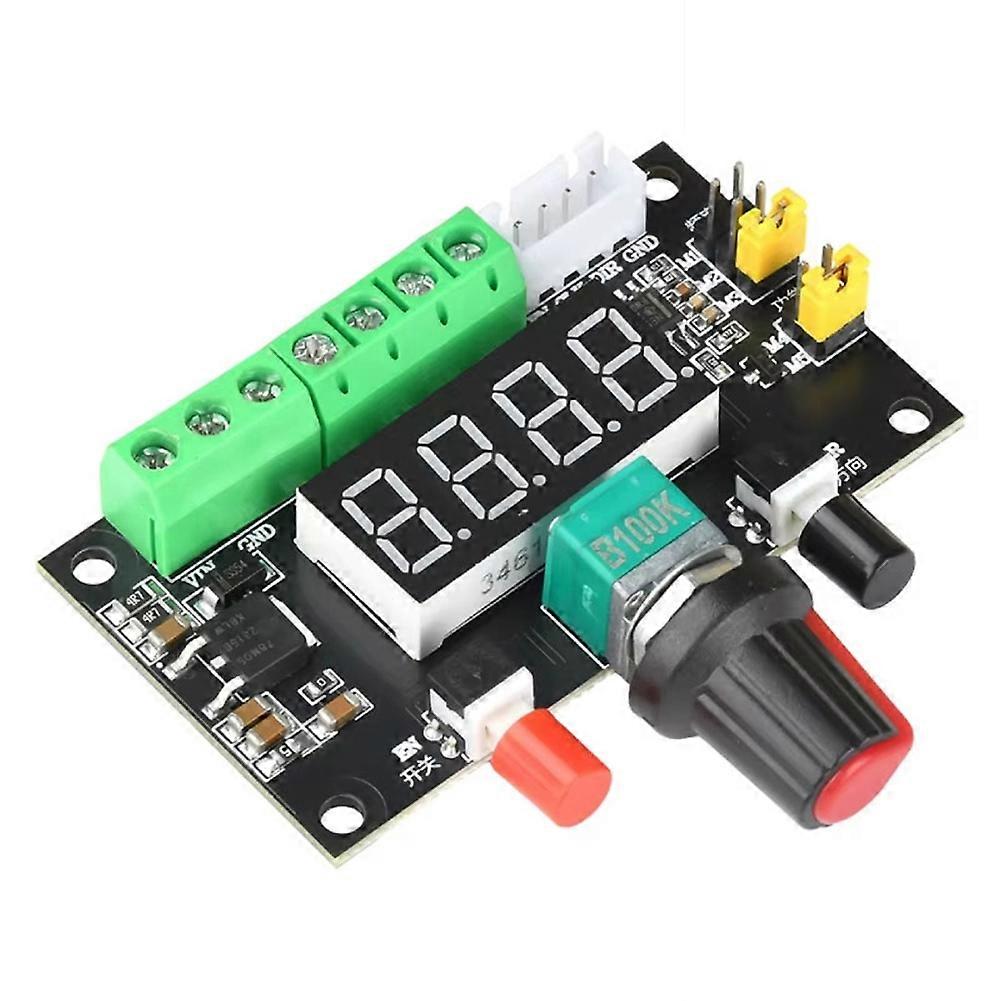

12v/24v Schrittmotorsteuerung, Drehzahlregler, Pwm-impulssignalgeneratormodul Mit Led-anzeige

1. Kompatibel mit 12V/24V-Netzteilen und somit für die Ansteuerung verschiedener Schrittmotoren geeignet. 2. Ermöglicht die Steuerung der Drehrichtung (vorwärts und rückwärts) für die flexible Bewältigung komplexer Situationen. 3. Integriertes Drehzahlregelungsmodul für die präzise Einstellung der Motordrehzahl. 4. Erzeugt hochstabile und schnell reagierende PWM-Impulssignale. 5. Umfassender Funktionsumfang, geeignet für diverse Automatisierungsszenarien. 1. Dieses Modul ist ein Impulsgenerator, der Steuersignale für den Schrittmotortreiber bereitstellt. Ein Treiber ist zur Ansteuerung eines Schrittmotors erforderlich. 2. Dieser einfache Controller bildet zusammen mit einem Schrittmotortreiber, einem Schrittmotor und einem Gleichstromnetzteil eine einfache Steuerungsplattform. 3. Frequenzmessung: PUL und gemeinsame Kathode. Die Kennzeichnung kann je nach Schrittmotortreiber variieren. EN = ENA = Freie Aktivierung, PUL = PULS = Impuls, CLK, DIR = CW = Drehrichtung. Anschlussmethode für gemeinsame Anode (A): EN+, PUL+ und DIR+ an den Anschluss der gemeinsamen Anode anschließen. EN- an EN anschließen. Verbinden Sie PUL- mit CLK. Verbinden Sie DIR- mit DIR. Anschlussmethode mit gemeinsamer Kathode (B): Verbinden Sie EN-, PUL- und DIR- mit dem gemeinsamen Kathodenanschluss. Verbinden Sie EN+ mit EN. Verbinden Sie PUL+ mit CLK. Verbinden Sie DIR+ mit DIR. Farbe: Siehe Abbildung. Material: Leiterplatte. Lieferumfang: 1 x Vorwärts-/Rückwärts-Drehzahlreglermodul. Nur der oben genannte Lieferumfang ist enthalten; andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können zu geringfügigen Farbabweichungen zwischen dem abgebildeten und dem tatsächlichen Produkt führen. Die Messabweichung beträgt +/- 1–3 cm.
