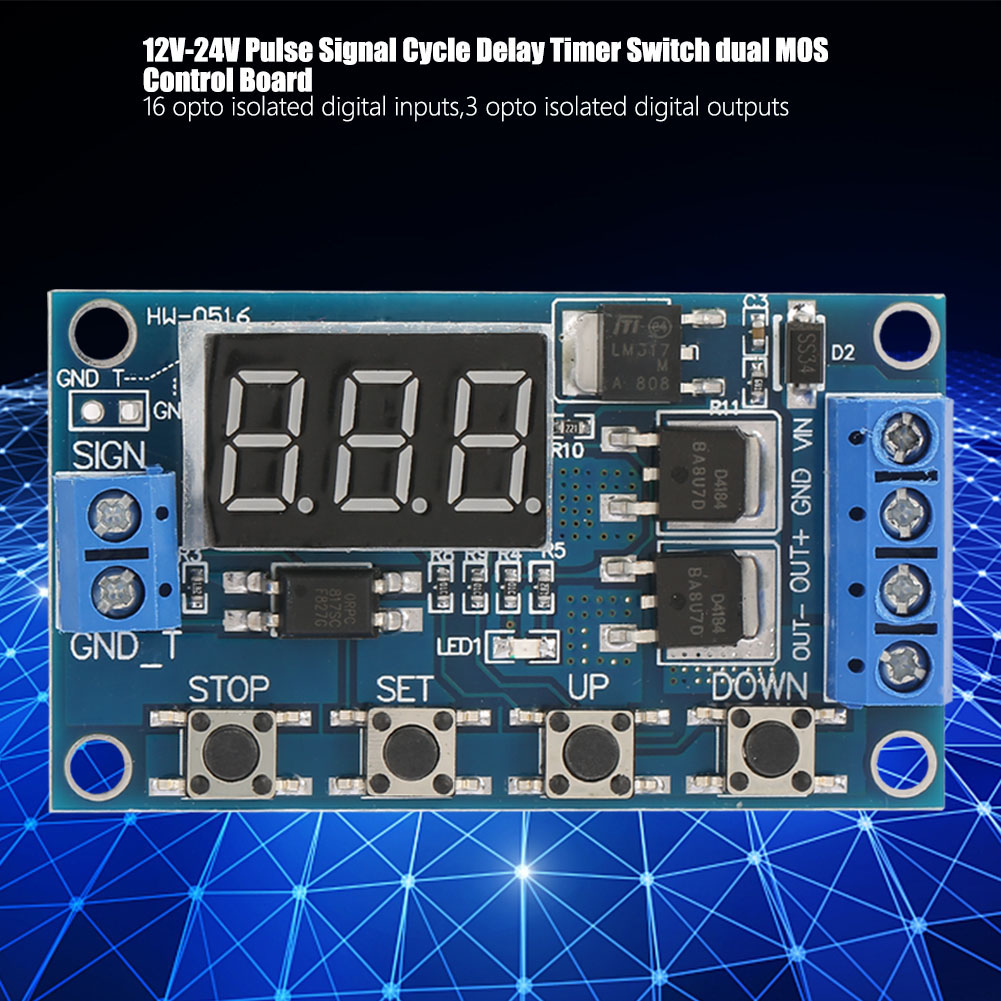

12v-24v Zyklisches Zeitmodul Mit Impulssignal, Dual-mos-steuerplatine

Willkommen in unserem Shop! Entdecken Sie unseren Pulssignal-Verzögerungszyklus-Timer-Schalter, der für Ihre anspruchsvollsten Automatisierungsanforderungen entwickelt wurde. Dieses kompakte und leistungsstarke Modul bietet eine Vielzahl fortschrittlicher Funktionen für eine präzise und zuverlässige Steuerung. **Technische Daten:** - 16 optoentkoppelte digitale Eingänge, 3 optoentkoppelte digitale Ausgänge. - Verbesserter Algorithmus, Unterstützung für Software-Interpolation, Fehlerbehebung bei der Bogeninterpolation gegenüber der Vorgängerversion. - 0-10V analoge Pin-Steuerung (umwandelbar in PWM-Ausgang). - Klare und einfache Benutzeroberfläche, leistungsstark und erfüllt nahezu alle Anforderungen. - Not-Aus-Funktion (STOP) mit Verpolungsschutz (brennt bei Verpolung nicht durch). - Schlafmodus hinzugefügt: Nach 5 Minuten Inaktivität schaltet sich das Display automatisch ab; Jeder Tastendruck aktiviert das Gerät. - Die Parameter OP, CL und LOP sind unabhängig voneinander einstellbar und separat speicherbar. - Einstellbare Auto-Off- und Backup-Parameter. - Optokoppler-Isolation für verbesserte Störfestigkeit, Leiterplatte in Industriequalität, permanenter Speicher nach dem Ausschalten. **Technische Daten:** - Triggerquelle: aktiv hoch (3,0 V–24 V), mit Optokoppler-Isolation für verbesserte Störfestigkeit (Kunden können auch die gemeinsame Masse kurzschließen). - Ausgangsleistung: 5 V–36 V DC, 15 A Dauerstrom bei Raumtemperatur, 400 W Leistung (maximaler Strom bis zu 30 A mit Zusatzkühlung). - Lebensdauer: unbegrenzte Schaltzyklen. - Betriebstemperatur: -40 bis 85 °C. - Gewicht: ca. 16 g. **Betrieb Modi:** - **P1**: Triggersignal: Das Relais wird für die Zeit "OP" aktiviert und anschließend deaktiviert. Untermodi: P1.1 (wiederholtes Signal wird ignoriert), P1.2 (wiederholtes Signal setzt den Timer zurück), P1.3 (wiederholtes Signal schaltet das Relais ab und stoppt den Timer). - **P-2**: Triggersignal: Das Relais wird für die Zeit "CL" deaktiviert, dann für "OP" aktiviert und anschließend wieder deaktiviert. - **P3.1**: Triggersignal: Das Relais wird für "OP" aktiviert und anschließend für "CL" deaktiviert. Dieser Zyklus wiederholt sich. Die Anzahl der Zyklen ("LOP") ist einstellbar. Wird während eines Zyklus ein Signal gesendet, deaktiviert das Relais und der Timer stoppt. - **P3.2**: Kein Signal: Das Relais wechselt kontinuierlich zwischen "OP" und "CL". Die Frequenz ("LOP") ist einstellbar. - **P-4**: Signalhaltefunktion. Wenn ein Signal anliegt, wird der Timer zurückgesetzt und das Relais bleibt aktiviert. Sobald das Signal nach der „OP“-Zeit verschwindet, schaltet das Relais ab. Ein neues Signal während der Zeitmessung setzt die Zeit zurück. **Achtung:** 1. Das Modul ist ein aktiver Ausgang; die Ausgangsspannung entspricht der Eingangsspannung. 2. „DC+“ und „load+“ sind intern kurzgeschlossen. „DC-“ und „load-“ dürfen jedoch niemals kurzgeschlossen werden, da die Last sonst nicht gesteuert werden kann (sie bleibt unter Spannung). **Timerbereich:** - Wählen Sie den Bereich über die „STOP“-Taste im Modusbildschirm: Dezimalpunkt bis Einerstelle (1 bis 999 Sekunden), Zehnerstelle (0,1 bis 99,9 Sekunden) oder volle Helligkeit (1 bis 999 Minuten). Beispiel: Für 3,2 Sekunden stellen Sie das Komma auf die Zehnerstelle und zeigen Sie 03.2 an. - Parameter: "OP" (Leitungszeit), "CL" (Abschaltzeit), "LOP" (Anzahl der Zyklen, 1–999, "---" für unendlich). Diese Parameter sind unabhängig, werden aber in allen Modi verwendet. - Drücken Sie auf dem Hauptbildschirm (000) kurz "SET", um "OP", "CL" oder "LOP" und deren Werte anzuzeigen. - Einige Modi haben nur "OP" (P1.1, P1.2, P1.3), andere haben "OP", "CL" und "LOP" (P3.1, P3.2). **Parameter einstellen:** 1. Lesen Sie die Anweisungen, um den Modus auszuwählen. 2. Schalten Sie das Gerät ein; auf dem Bildschirm wird der aktuelle Modus angezeigt (standardmäßig P1.1). Drücken Sie „SET“ 2 Sekunden lang, um die Modusauswahl aufzurufen. Verwenden Sie „AUF“/„AB“, um (P1.1 bis P-4) auszuwählen. 3. Drücken Sie kurz „SET“, um den Blinkparameter anzupassen. Passen Sie ihn mit „AUF“/„AB“ an (langes Drücken erhöht, kurzes Drücken verringert). Verwenden Sie „STOP“, um die Dezimaltrennzeichenposition auszuwählen. Wechseln Sie mit „SET“ zum nächsten Parameter. 4. Nach der Einstellung halten Sie „SET“ 2 Sekunden lang gedrückt, um zum Hauptbildschirm zurückzukehren. Die Einstellungen werden gespeichert. **Zusätzliche Funktionen:** - **Relaisaktivierung**: „EIN“ ermöglicht die Stromleitung während „OP“, „AUS“ verhindert die Stromleitung. Drücken Sie auf dem Hauptbildschirm kurz „STOP“, um die Not-Aus-Funktion umzuschalten. - **Standby-Modus**: „CP“ schaltet das Display nach 5 Minuten Inaktivität aus, „Od“ hält das Display eingeschaltet. Drücken Sie „STOP“ 2 Sekunden lang, um umzuschalten. **Lieferumfang:** - 1 x Impulssignal-Verzögerungs-Zyklus-Timer-Schalter Genießen Sie eine zuverlässige und vielseitige Lösung für Ihre Elektronikprojekte!
